D E F

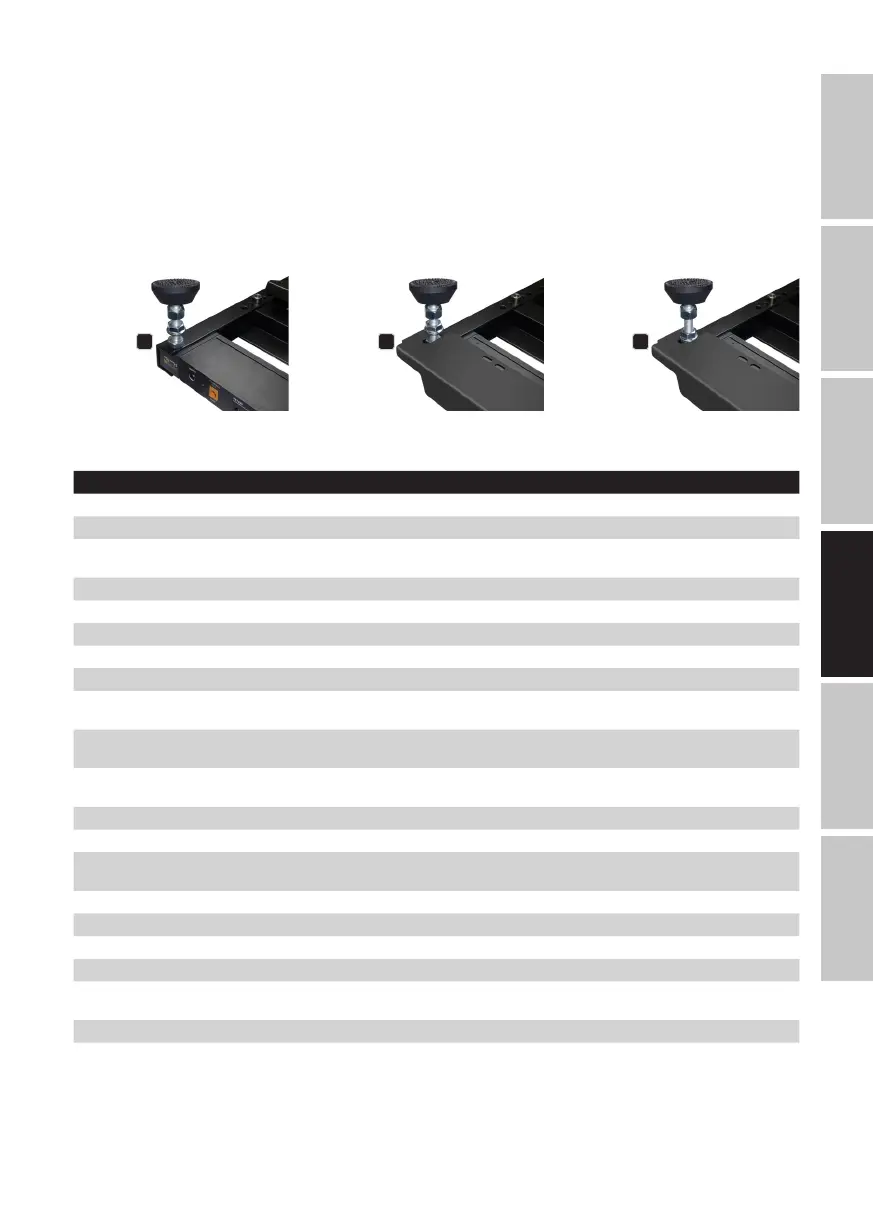

Fije la fuente de alimentación al marco con ayuda de las patas articuladas utilizando la tuerca M8 estándar
para bloquear dicha fuente en su sitio (D). Ahora, coloque la placa protectora con perl en L sobre las
tuercas M8 estándar (E) y fíjela con las tuercas con arandela a presión M8 (F). Por motivos técnicos, la
placa protectora solo se puede colocar en el borde superior de la pedalera.
Para colocar la fuente de alimentación en otro lugar, dado el caso, primero deberá desmontarse el trave-
saño del borde superior o inferior para poder retirar el travesaño deseado. Una vez retirado del marco,
coloque cada una de las tuercas M6 suministradas en los oricios previstos para ello en los lados cortos de
la fuente de alimentación e introdúzcala en el perl en U, por los dos lados al mismo tiempo, con la cinta
de velcro orientada hacia arriba. Ahora, atornille la fuente de alimentación con los tornillos Allen M6 que
se habían retirado anteriormente.
Número de artículo: PWTPB40
Clase de producto: Distribuidor de corriente de baja tensión
Tipo: Distribuidor de corriente para pedalera Palmer PEDALBAY 40
Número de salidas: 8 (6x9VCC, 2 conmutables entre 9/12/18VCC) + 1 para
transmitir la tensión de entrada
Conectores de salida: Tomas de baja tensión de 2,1 x 5,5mm
Tensión de salida: 9VCC o 9/12/18VCC, polo positivo en el exterior
Corriente de salida: Máximo 2A
Número de entradas: 1
Conectores de entrada: Toma de baja tensión de 2,1 x 5,5mm
Elementos de manejo: Interruptor de encendido/apagado, 2 interruptores para
9/12/18V
Elementos de visualización: LED de encendido, 8 indicadores LED bicolor
(funcionamiento normal = verde, fallo = rojo)
Suministro de corriente: Fuente de alimentación externa, tensión primaria 100-240VCA /
50-60Hz
Tensión operativa: 12VCC, 2A, polo positivo en el exterior
Circuitos de protección: Cortocircuito y sobrecarga en cada salida
Temperatura ambiente (en funcio-
namiento):
0-40°C
Humedad relativa del aire: <80% (sin condensación)
Material de la carcasa: Aluminio
Acabado de la carcasa: Texturizado/anodizado
Color de la carcasa: Negro
Dimensiones (anchura x altura x
profundidad):
450 x 24 x 50 mm
Peso: 0,65kg
Accesorios incluidos: Fuente de alimentación externa con cable de alimentación de
1,5 m, 9 cables de CC de 60 cm con conectores huecos de recto
a acodado, 5 cables de CC de 16 cm con conectores huecos
de recto a acodado, 2 tuercas M6 + 2 tuercas M8, 2 tuercas con
arandela a presión M8, cinta de velcro, placa protectora con
perl en L y 4 puntos de montaje para bridas de cables
DATOS TÉCNICOS
