17
LIEFERUMFANG
Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial.
Bitte überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrichtigen Sie Ihren
Vertriebspartner bitte unverzüglich nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist.
Im Lieferumfang des Produkts sind enthalten:
1 x DELTA 4PM passiver Mikrofon-Splitter
Safety- und Compliance-Informationen (Bedienungsanleitung als Download per QR-Code)

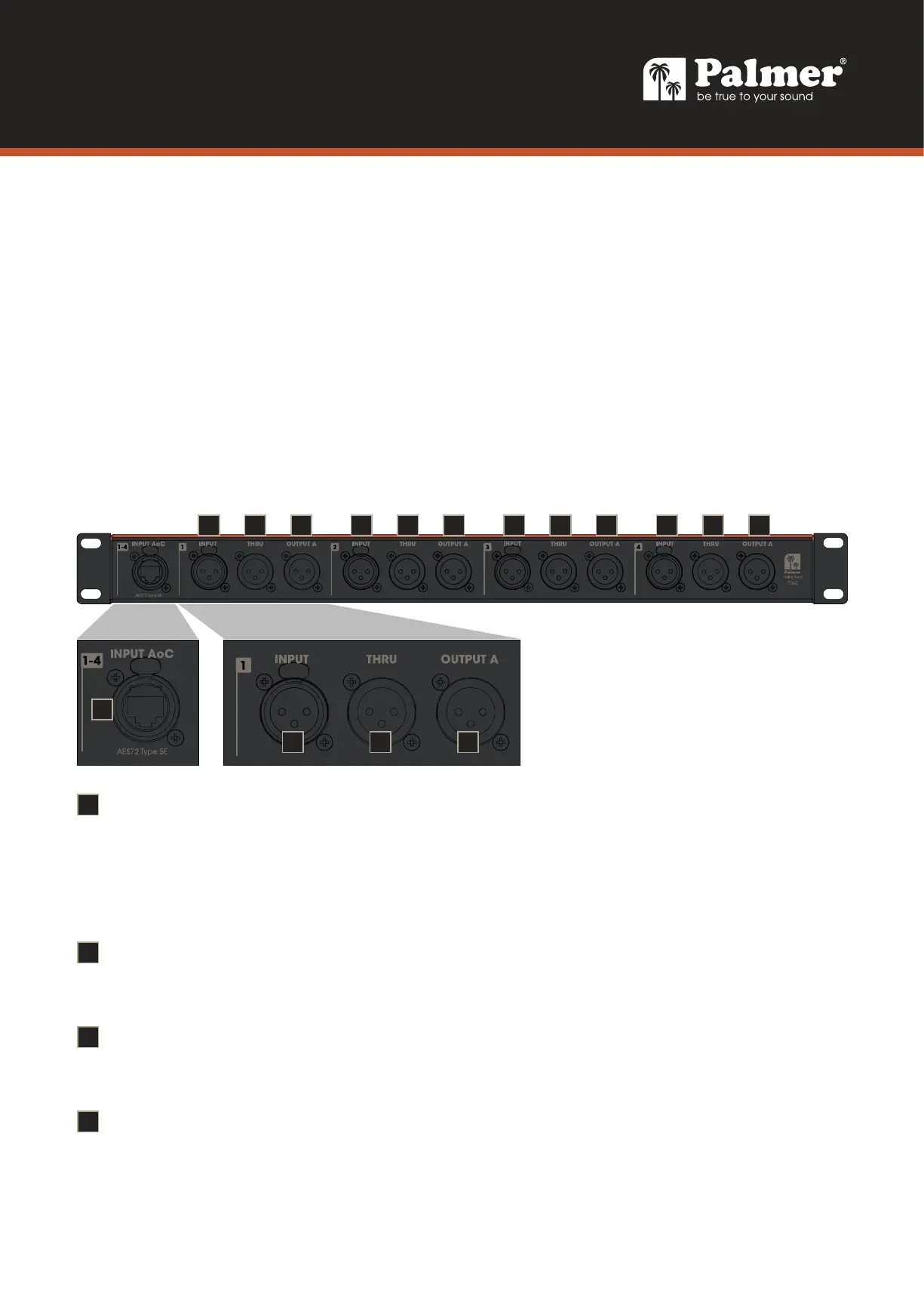

ANSCHLÜSSE UND BEDIENELEMENTE
1
2 3 4
2 3 4 2 3 4 2 3 4 2 3 4
1
INPUT AOC 1 – 4
Symmetrische Line-Eingänge 1 bis 4 mit verriegelbarer Ethercon Buchse (AES72 Type 5E Standard).
Die Kanäle 1 bis 4 werden separat und analog über ein Netzwerkkabel mit 4 Aderpaaren plus Abschirmung
von einem kompatiblen Gerät übertragen (Kabelkategorie Cat5e oder besser). Die Eingänge INPUT AoC
1 bis 4 sind parallel zu den XLR-Eingängen INPUT 1 bis 4 angeschlossen. Verwenden Sie die Eingänge INPUT
AoC und die Eingänge mit den XLR-Buchsen INPUT 1 bis 4 ausschließlich alternativ.
2
INPUT 1 – 4
Symmetrische Line-Eingänge mit weiblichen 3-Pol XLR-Buchsen für Kanal 1 bis 4. Verwenden Sie die
Eingänge INPUT AoC und die Eingänge mit den XLR-Buchsen INPUT 1 bis 4 ausschließlich alternativ.
3
THRU 1 – 4
Symmetrische Line-Ausgänge mit männlichen 3-Pol XLR-Buchsen. Die THRU-Buchsen sind direkt
mit den INPUT-Buchsen verdrahtet.
4
OUTPUT A 1 – 4
Symmetrische Line-Ausgänge mit männlichen 3-Pol XLR-Buchsen. Ausgang A und Ausgang B auf der
Rückseite sind jeweils durch den Einsatz von hochwertigen Trenntrafos vom Line-Eingang entkoppelt.
Verwenden Sie symmetrische Audiokabel (z.B. Mikrofonkabel), um den Line-Splitter an einen
symmetrischen Eingang einer Endstufe o. Ä. anzuschließen.
