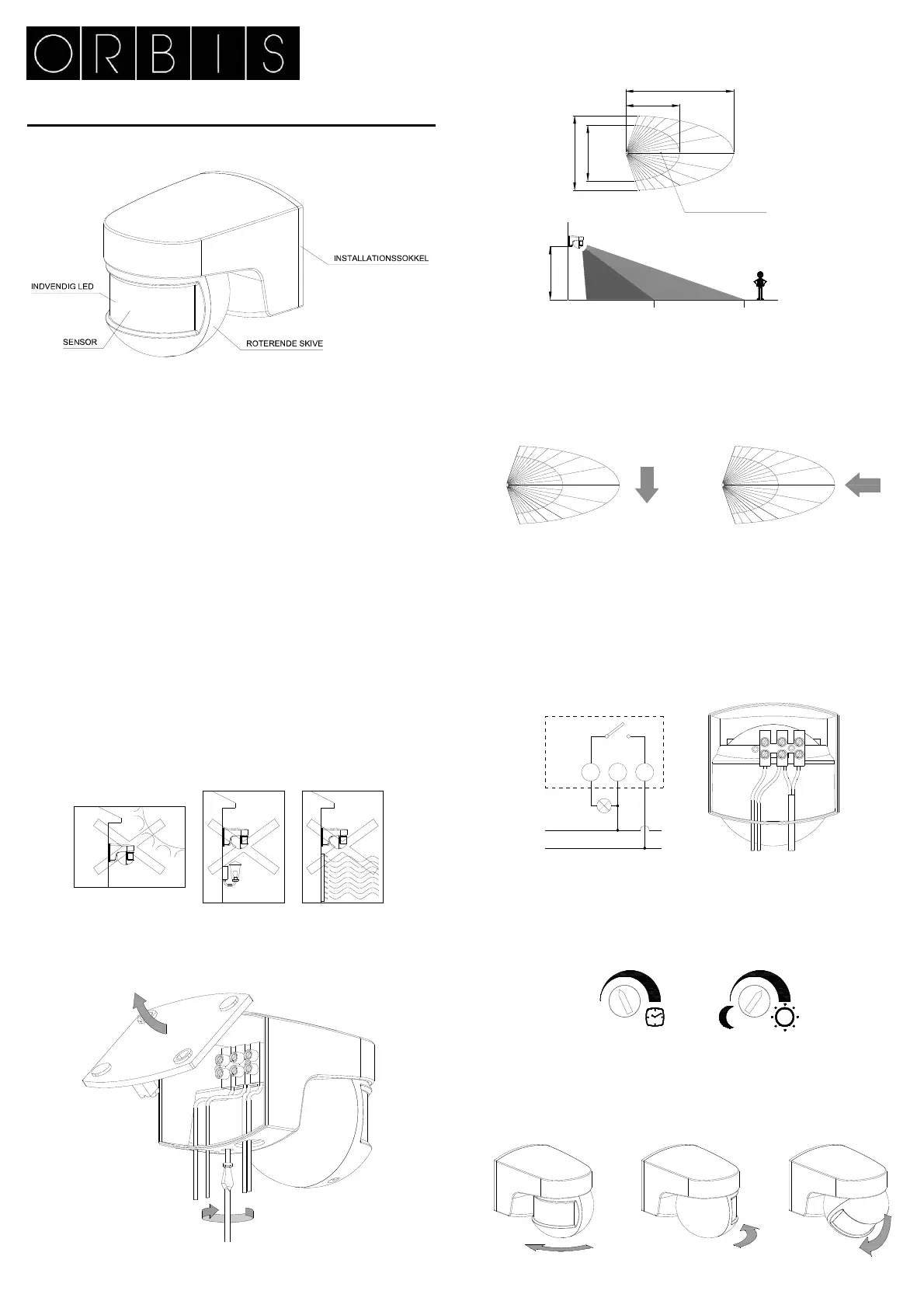

DAN

ISIMAT

BEVÆGELSESFØLER

BRUGSVEJLEDNING

BESKRIVELSE

Bevægelsesføler, ISIMAT, opfanger de usynlige infrarøde udstrålinger,

som kommer fra mennesker og andre varmekilder, men uden at apparatet

udsender nogen form for stråling.

Når en varmekilde bevæger sig foran ISIMAT, aktiveres apparatets

udgangskredsløb. Når der ikke længere registreres nogen bevægelser,

afkobles apparatet efter en justerbar forsinkelsestid.

ISIMAT reagerer kun, når lysmængden er mindre end det valgte niveau.

INSTALLATION

BEMÆRK: Installation og montering af el-apparateter skal foretages af en

godkendt installatør.

FØR INSTALLATIONEN FORETAGES, SKAL DER AFBRYDES FOR

STRØMTILFØRSLEN.

Apparatet beskyttes internt mod interferens via et sikkerhedskredsløb.

Imidlertid kan særligt stærke elektromagnetiske felter påvirke apparatets

drift, og dette bør derfor ikke installeres i nærheden af induktive felter

(motorer, transformere, telefonantenner, forarbejdningscentre,

industrimaskiner osv.).

MONTERING

Apparatet monteres i væggen, idet man skal undgå, at der i

detekteringsområdet befinder sig højft reflekterende overflader (væsker,

marmor osv.), elementer, som udsættes for kraftige temperaturskift

(opvarmning, air-conditioning, eventuelt træk) eller lyskilder.

Tag fordækslet af ved at løsne skruen, der sidder nederst i bunden af

apparatet.

Påsæt sokkeldækslet der, hvor apparatet skal installeres.

Den ideelle monteringshøjde er på mellem 2 og 3 meter, og derudover

skal man sørge for, at varmekildens bevægelsesretning er tværgående i

forhold til ISIMAT-linsen.

Når ISIMAT-apparatet installeres, skal man tage højde for, at

detekteringen sker, når objektet passerer detekteringsstrålerne, og hvis

varmekilden, der skal detekteres, bevæger sig parallelt med strålerne,

sker detekteringen derfor inden for en mindre afstand, idet objektet ikke

passerer strålerne, før det befinder sig meget tæt på apparatet.

På ovenstående figurer viser pilen bevægelsesretningen for den person

eller det objekt, der skal detekteres.

Rumtemperaturen i det lokale, hvor ISIMAT installeres, har stor betydning

for detekteringsfølsomheden og dermed for detekteringsafstanden. Jo

højere temperatur, jo ringere følsomhed, idet apparatet fungerer ved

detektering af bevægelser fra en varmekilde (i de fleste tilfælde en

temperatur på 36 ºC fra et menneskelegeme), og jo tættere

rumtemperaturen er på 36 ºC, jo dårligere er detekteringen.

TILSLUTNING

Tilslut apparatet i henhold til nedenstående skema:

Sæt ISIMAT ind i soklen og fastgør den ved hjælp af skruen.

IGANGSÆTNING. JUSTERINGER

Skiven på ISIMAT er forsynet med nedenstående kontaktvælgere:

JUSTERING AF DETEKTERINGSOMRÅDET

Hovedet på apparatet kan drejes cirka 180º i vandret retning (det må ikke

forceres til at dreje over 180º) og cirka 45º i lodret regning, idet

detekteringsområdet flyttes i henhold til nedenstående tegninger:

INDSTILLING AF

FORSINKELSESTID

INDSTILLING AF

LYSSTYRKE

MÅ IKKE UDSÆTTES

FOR DIREKTE SOLLYS

MÅ IKKE ANBRINGES

I NÆRHEDEN AF

LAMPER

MÅ IKKE ANBRINGES

OVER VARMEKILDER

L' N L

L

N

L' N L

230 V ACLAMPE

2,5 m.

6 m.

12 m.

Område med

størst følsomhed

6

12

6

8

Detekteringsvinkel 140 º

MINDST FØLSOMHEDSTØRST FØLSOMHED
