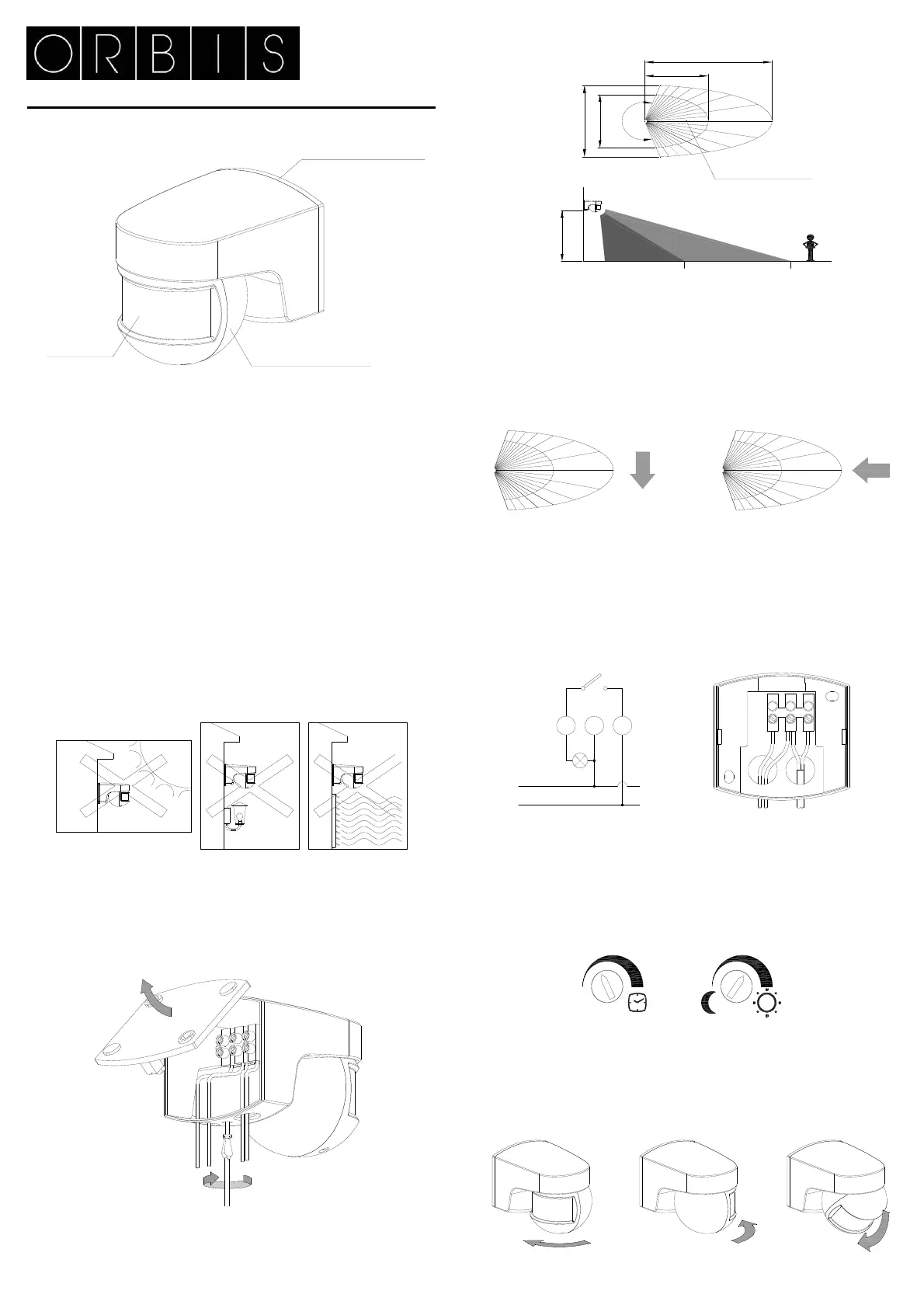

ISIMAT

POHYBOVÉ ČIDLO

NÁVOD K POUŽITÍ

POUŽITÍ

Pohybové čidlo ISIMAT detekuje neviditelné infračervené záření z lidí a

jiných tepelných zdrojů bez vysílání jakéhokoli druhu radiace. Když se

tepelný zdroj pohybuje před spínačem, jeho výstupní obvod se aktivuje, a

když už pohyb nezaznamenává, tak se deaktivuje s nastavitelným

zpožděním.

ISIMAT reaguje tímto způsobem pouze tehdy, když jsou okolní světelné

podmínky pod nastavenou požadovanou úrovní.

UPOZORNĚNÍ

Připojení a montáž může provádět pouze osoba s odpovídající

elektrotechnickou kvalifikací v souladu s platnými předpisy a normami.

Pohybové čidlo obsahuje ochranu proti vnějším rušivým vlivům, přesto

však může být jeho provoz narušen, zejména při zvlášť silném

magnetickém poli. ISIMAT neumisťujte v blízkosti indukčních zařízení

(motory, transformátory, stykače atd.).

MONTÁŽ

Při montáži zajistěte, aby se ve snímané zóně nenacházely silně reflexivní

povrchy (tekutiny, mramor atd.) a zařízení s náhlou změnou teploty

(topení, klimatizace, světelné zdroje atd.) nebo předměty, které se mohou

pohybovat vlivem větru (záclony, rostliny atd.). Vyhnete se tak

bezdůvodnému spínání.

Odstraňte kryt základny povolením šroubu, který se nachází ve spodní

části jednotky.

Ideální montážní výška je přibližně 2 až 3 metry. Při výběru místa pro

umístění pohybového čidla dbejte na to, aby byl pohyb ve snímané zóně

příčný ke snímacímu svazku (viz obrázek), dosáhnete tak největší

citlivosti snímání. Při pohybu ve směru snímacího svazku se citlivost

snižuje a pohybové čidlo reaguje v malé vzdálenosti. Šipka na obrázcích

udává směr pohybu osoby nebo předmětu.

Teplota okolí, v němž bylo čidlo nainstalované, velkou měrou ovlivňuje

jeho citlivost a velikost snímané zóny. Se stoupající teplotou se citlivost

snižuje, jelikož čidlo snímá teplotu tepelného zdroje (standardně 36 °C,

teplota lidského těla), a čím víc se teplota okolí přibližuje k 36 °C, tím hůře

pohybové čidlo reaguje.

ZAPOJENÍ

Zapojte podle následujícího schématu:

Přimontujte ISIMAT k základně a zajistěte jej šroubem.

UVEDENÍ DO PROVOZU A NASTAVENÍ

Na otočné hlavě ISIMATu jsou dva ovládací prvky:

NASTAVENÍ SNÍMANÉ ZÓNY

Hlava se dokáže otáčet horizontálně přibližně o 180º (nepokoušejte se ji

silou otočit o více než 180º) a vertikálně přibližně o 45º. Detekční oblast

můžete nastavit tak, jak je znázorněno na obrázku:

NEVYSTAVUJTE

SLNEČNÉMU

ŽIARENIU

NEINŠTALUJTE

BLÍZKO

OSVETLENIA

NEINŠTALUJTE

NAD ZDROJMI

TEPLA

L' N L

L

N

L' N L

SVETLO 230 V ~

2,5 m.

6 m.

12 m.

Area of highest

sensitivity

6

12

ISIMAT

6

8

220°

OBLAST NEJVYŠŠÍ

CITLIVOSTI

SENZOR

OTOČNÁ HLAVA

MONTÁŽNA ZÁKLADŇA

VYŠŠÍ CITLIVOST NIŽŠÍ CITLIVOST

NASTAVENÍ

ZPOŽDĚNÍ

NASTAVENÍÍ

ÚROVNĚ SVĚTLA
