ASSEMBLAGE ET UTILISATION

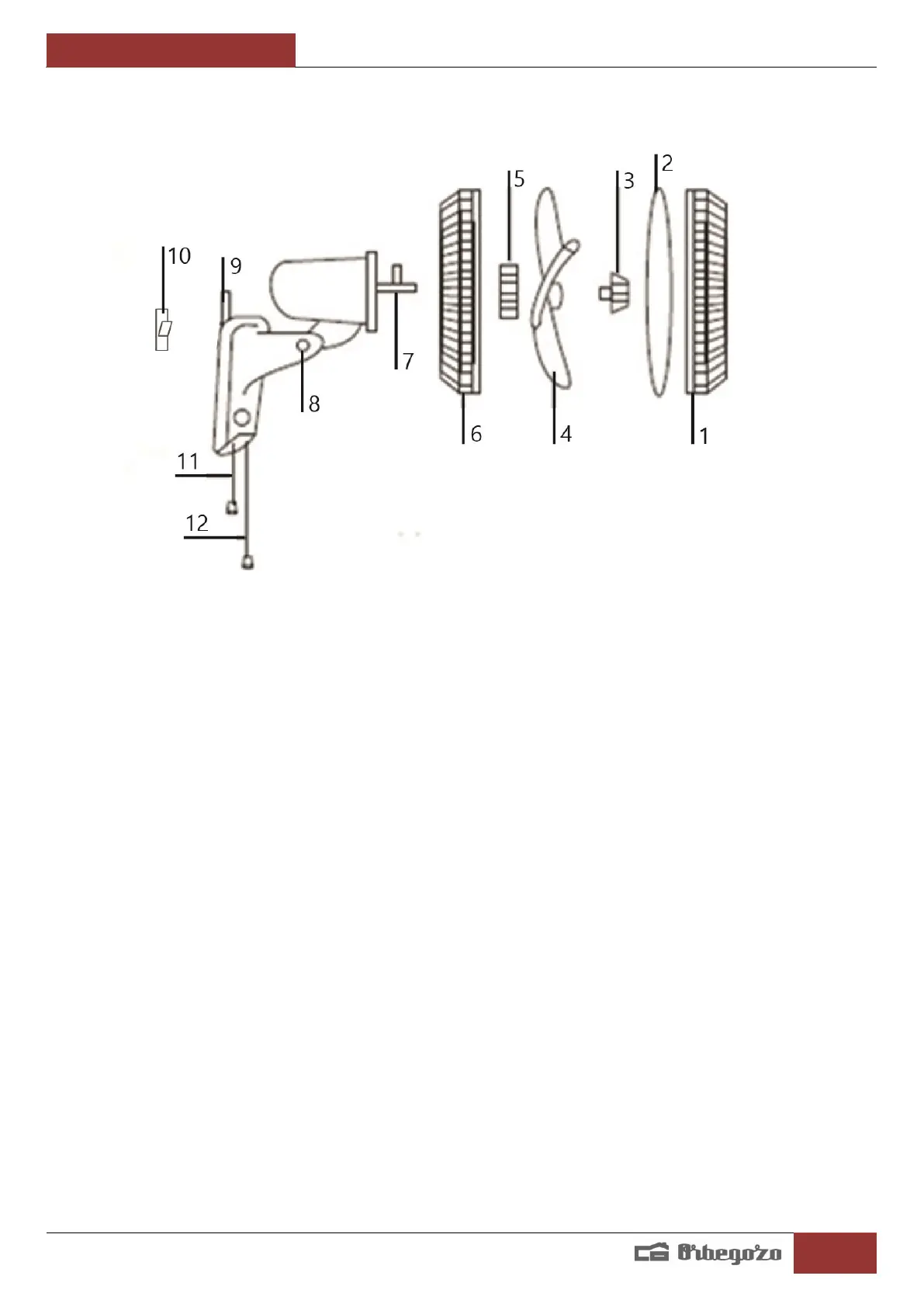

Diagramme des pièces
1. Calandre
2. Anneau de raccord de grille
3. Écrou de fixation de l'hélice
4. Hélice
5 . Écrou de fixation de la
calandre arrière
6. Calandre arrière
7. Arbre moteur
8. Réglage de l'inclinaison
9. Support mural
10. Crochet mural
11. Interrupteur rotatif
12. Commutateur de vitesse
Pose de la grille arrière (6)
- Fixez la grille arrière (6) au moteur avec l'écrou de fixation (5).
- Fixez l'anneau de jonction de la grille (2) à la grille arrière en insérant le bord de la grille arrière dans la
rainure de l'anneau.
- Serrez la vis, mais pas complètement, pour éviter tout mouvement inutile lors du montage de l'hélice.
Placement de l'hélice (4)
- Insérez l'hélice sur l'arbre du moteur en insérant la goupille de l'arbre du moteur (6) dans la fente à
l'arrière de l'hélice.
- Serrez l'écrou de fixation de l'hélice dans le sens inverse des aiguilles d'une montre.
Installation de la calandre (1)
- Insérez le bord de la grille avant (1) dans l'autre fente de l'anneau de connexion (2) afin que les deux
grilles soient fermement jointes.
- Enfin, serrez la vis de la bague-union.
