SF 0441
15
l’assembler complètement.

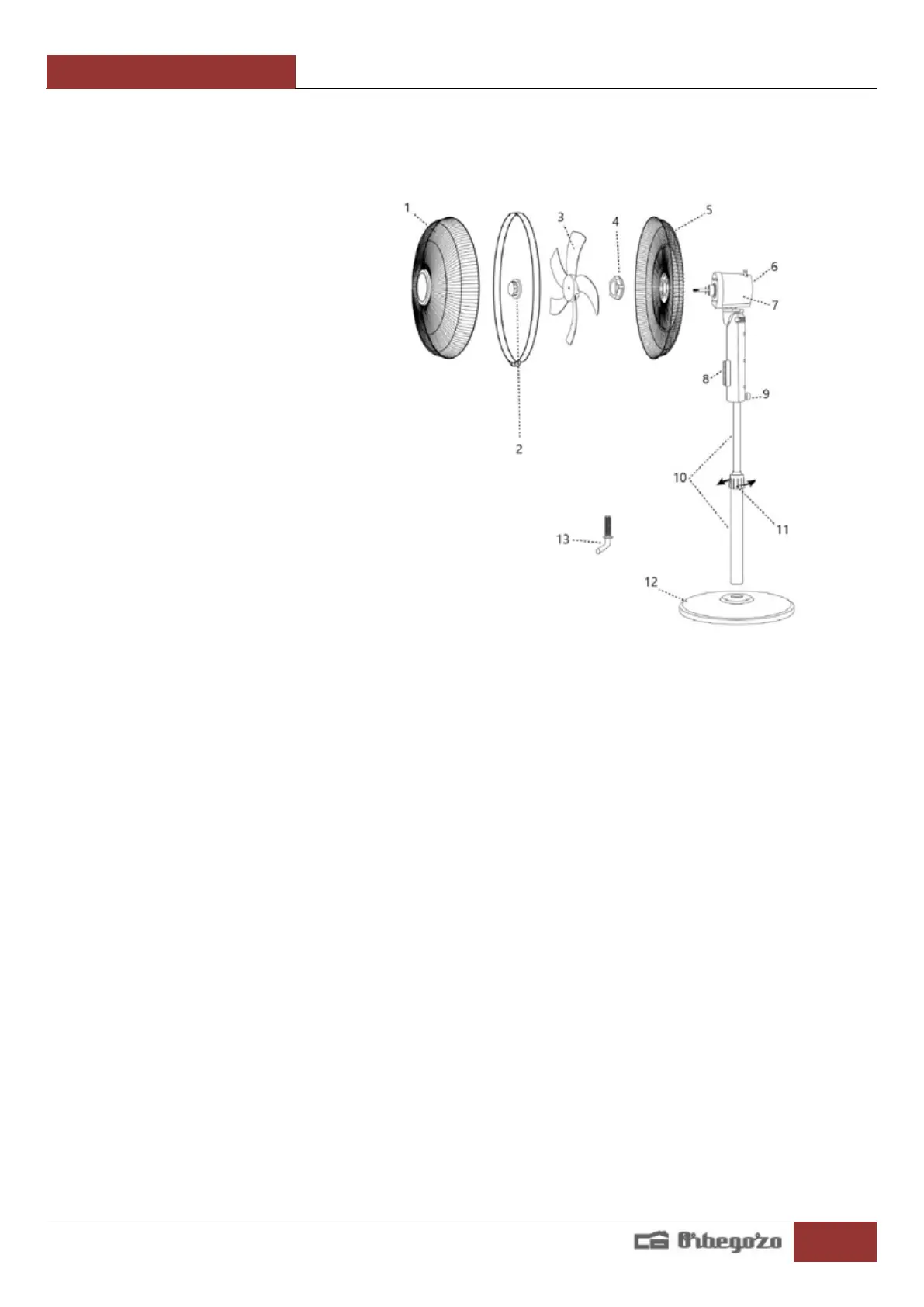

DESCRIPTION
INSTRUCTIONS D'INSTALLATION
1. Installez le tube (10) sur la base (12) et serrez-le avec la vis en 7 (13). Choisissez la hauteur souhaitée de
la chambre à air et réglez-la en serrant la bague de réglage de la hauteur (11).
2. Insérez le tube intérieur (10) dans le corps du ventilateur et serrez la vis (9) pour qu'il soit fixé au poteau.
3. Placez la grille arrière (5) à l'avant du moteur. Serrez l'écrou en plastique (4) pour fixer la grille. Insérez la
lame (3) dans l'arbre du moteur et vissez le cône (2). Placer l'anneau de retenue sur la grille avant (1)
puis assembler les deux grilles à l'aide de celui-ci. Serrez la vis de la bague de retenue afin que les deux
grilles soient sécurisées.
FONCTIONNEMENT
- PANNEAU DE BOUTONS (4 BOUTONS)
Du haut jusqu'en bas:
3. Haute vitesse
2. Vitesse moyenne
1. Faible vitesse
0. Arrêter
1.
Grille avant
2.
Tiroir
3.
Lames
4.
Noix
5.
Calandre arrière
6.
bouton de vitesse
7.
carter moteur
8.
Panneau de boutons
9.
Vis de serrage
10.
tube interne
11.
Bague de réglage de la
hauteur
12.
Base
13.
7 vis
