18
NL
Wandmontage

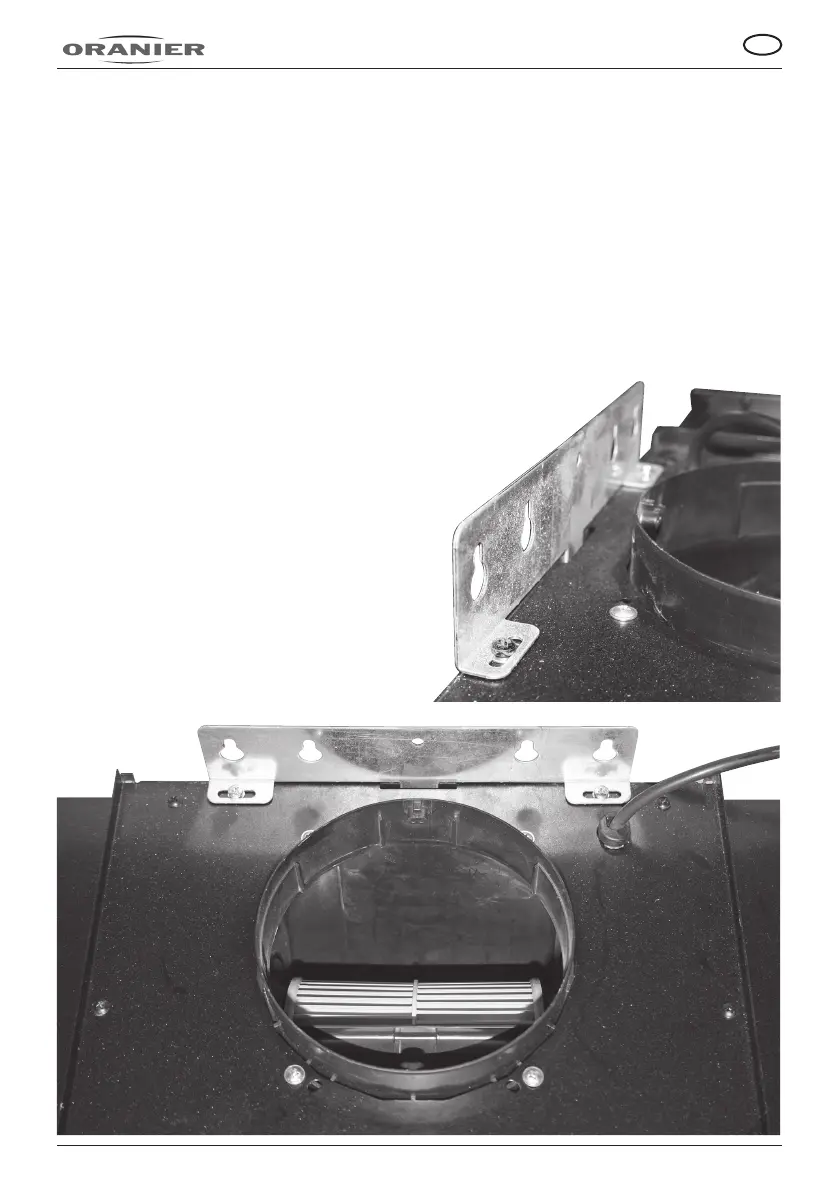

►Bevestig de wandhouder (10) met twee schroeven
M4x20 (16) los aan het kap behuizing met motor-
blok (4).
De wandhouder (10) moet nog makkelijk in de
langsgaten bewogen kunnen worden.
►Maak twee boringen “A” overeenkomstig de monta
geschets.
►In de geboorde gaten telkens een plug 8 x 40 mm (13)
aanbrengen en in de plugs telkens een schroef
4 x 45 mm (12) zo ver indraaien tot de schroefkop nog
ongeveer 10 mm uit de wand steekt.
►Hang de kap behuizing met motorblok (4) met de
gemonteerde wandhouder (10) in de twee schroe-
ven 4 x 45 mm (12).
►Nu hangt u de afzuigkap met de gemonteerde wand-
houder (10) in de schroeven 4 x 45 mm (12).
►Nu kunt u de horizontale uitlijning en exacte hoogte
van de afzuigkap aan de wand met behulp van de
beide schroeven M4x20 (16) makkelijk en precies
instellen.
Daarbij is een verstelling van ca. 5 mm mogelijk.
►Teken de locatie van de boringen „B“ op de wand.
►Daarna neemt u de afzuigkap weer van de wand.
►Maakt u de boring “B” en brengt u een plug
8 x 40 mm (13) aan.
►Hang de kap behuizing met motorblok (4) in de
twee schroeven 4 x 45 mm (12).
►Beide schroeven 4 x 45 mm (12) stevig aandraaien
en daarbij de horizontale uitlijning controleren en,
wanneer nodig, met de beide schroeven M4 x 20 (16)
corrigeren.
10
4
16
16
16
10
A
16
A
A
A
