Handleiding
Je bekijkt pagina 16 van 36
16
NL
6x 6x 2x 2x
1
14
14
13
13
12
7
5
10
13
12
13
12
14
2
3
9
4
15
11

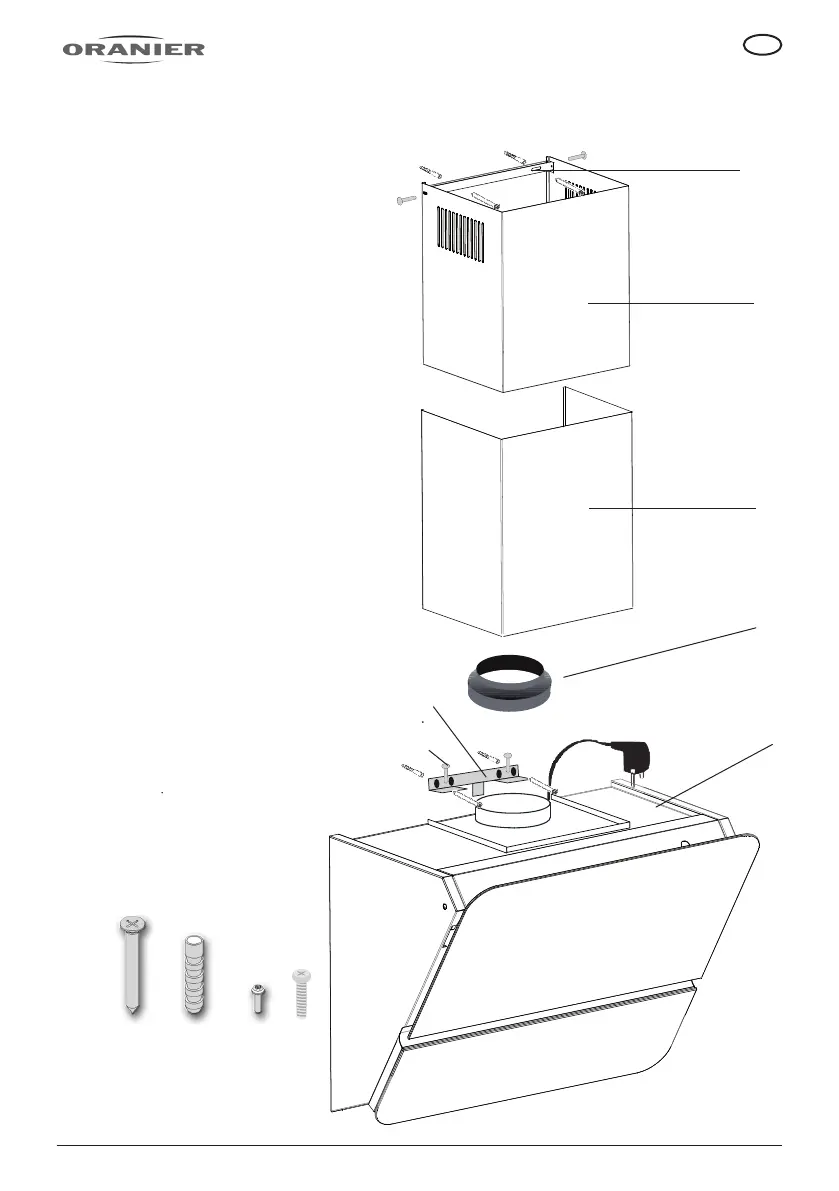

Overzicht leveromvang
1 - Netstekker
2 - Telescoopschacht
3 - Grondschacht
4 - Kapbehuizing met motorblok
5 - Bedieningspaneel
7 - Afdekking randafzuiging
9 - Montageplaat voor telescoopschacht
10 - Wandhouder
11 - Afvoerluchtbuis
12 - Schroef 4 x 45 mm
13 - Plug 8 x 40 mm
14 - Schroef 3,9 x 9,5 mm
15 - Koppelring 150/120 mm
16 - Schroef M4 x 20 mm
Kapbehuizing, motorblok, afdekking van de
randafzuiging en afvoerluchtbuis vormen bij
dit model een eenheid en kunnen niet zonder
meer gescheiden worden.
De beschrijving als aparte bestanddelen dient
alleen voor een beter begrip in de
gebruiksaanwijzing.
12
16
16
16
