Hardware Installation Guide

OpenVox Communication Co. Limited. URL: www.openvox.cn 15/27

4

KBCLK

5

KBDATA

6

GND

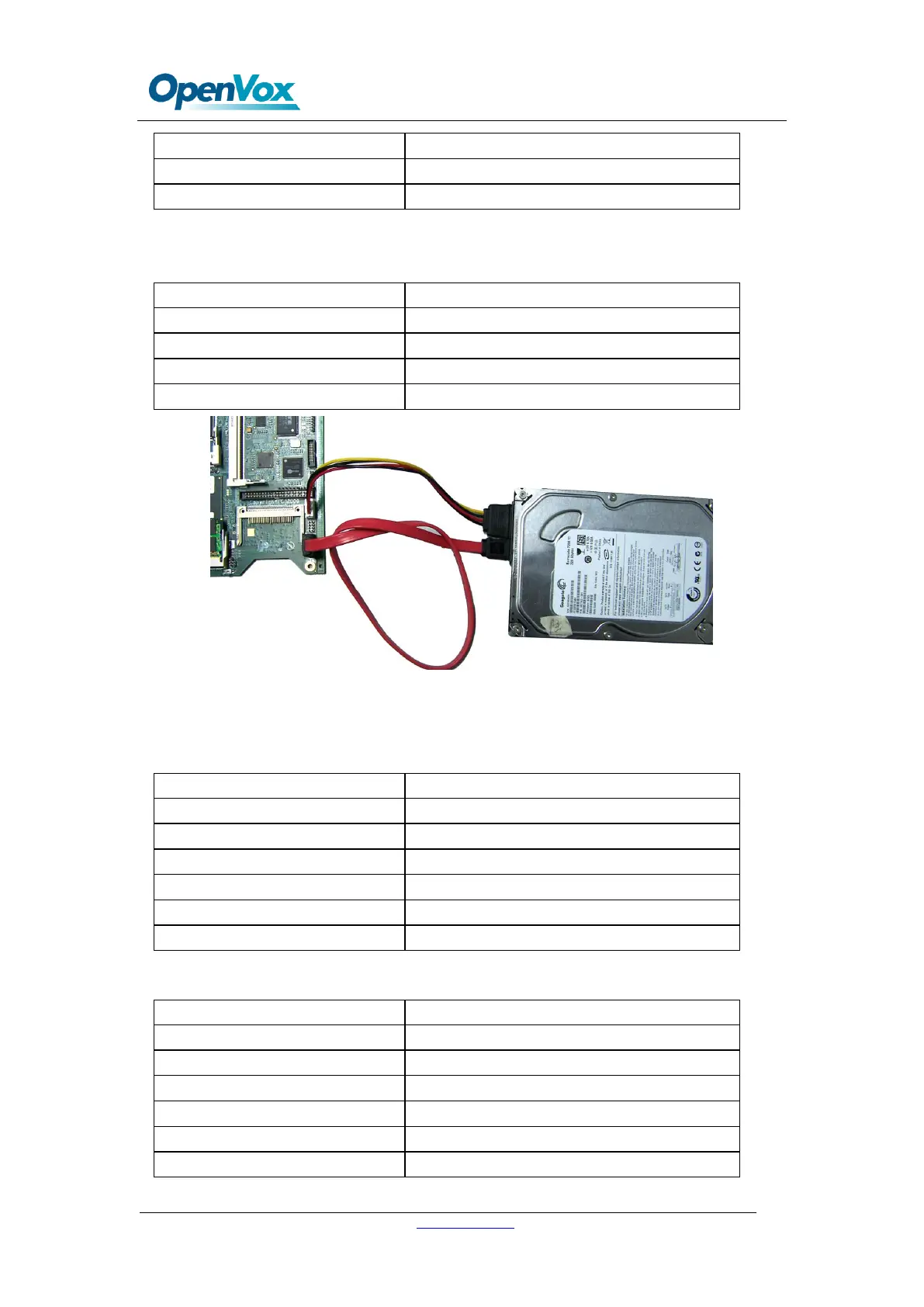

CN25 SATA Power Supply

Pin

Name

1

5v

2

Ground

3

Ground

4

12v

! Caution: Before use the jacket to supply SATA HDD, check carefully the

voltage of DC-in jacket (CN35) must be 12V +5% below.

CN27 POWER_LED Interface

Pin

Name

1

PWR_LED_S3

2

GND

3

PWR_BTN

4

GND

5

PWR_LED

6

GND

CN28 HDD_LED Interface

Pin

Name

1

IDE_LED_P

2

IDE_LED_N

3

CF_LED_P

4

CF_LED_N

5

SATA_LED_P

6

SATA_LED_N
