Hardware Installation Guide

OpenVox Communication Co. Limited. URL: www.openvox.cn 12/27

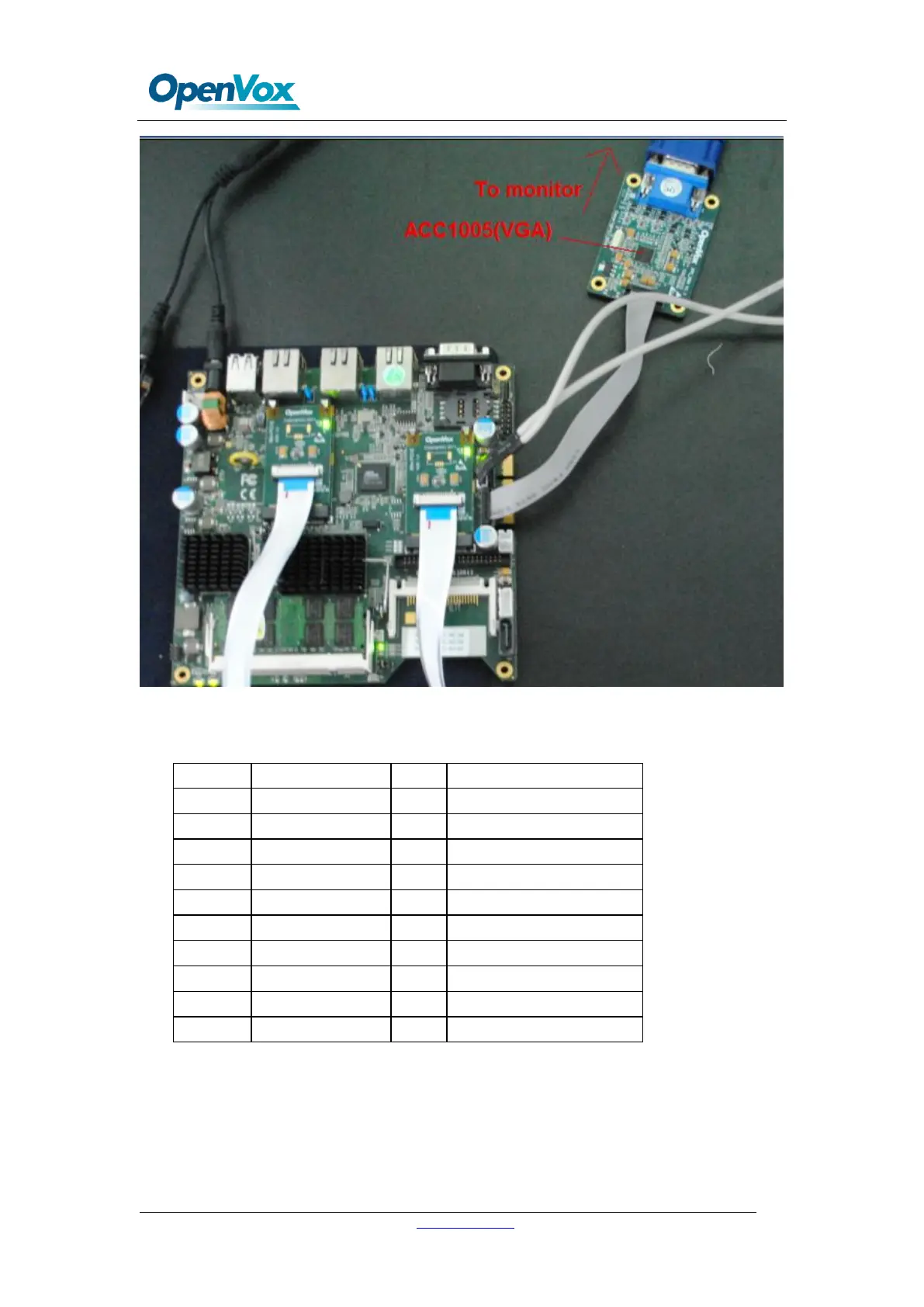

SDVO (Serial Digital Video Out) is a proprietary Intel technology introduced with their

motherboard chipsets

Pin

Name

Pin

Name

1

RED positive

2

Red negative

3

Ctrl Clk

4

Green positive

5

Green negative

6

Blue positive

7

Blue negative

8

CLK positive

9

CLK negative

10

Ctrl Data

11

Reset#

12

Gnd

13

Gnd

14

Gnd

15

3.3v

16

3.3v

17

3.3v

18

5v

19

5v

20

5v

CN3 CN4 Mini PCIe Slot 1&2

Attach 3G SIM card to CN10, and attach MiniPCIe 3G module to CN3，implement 3G

function for IPC110.
