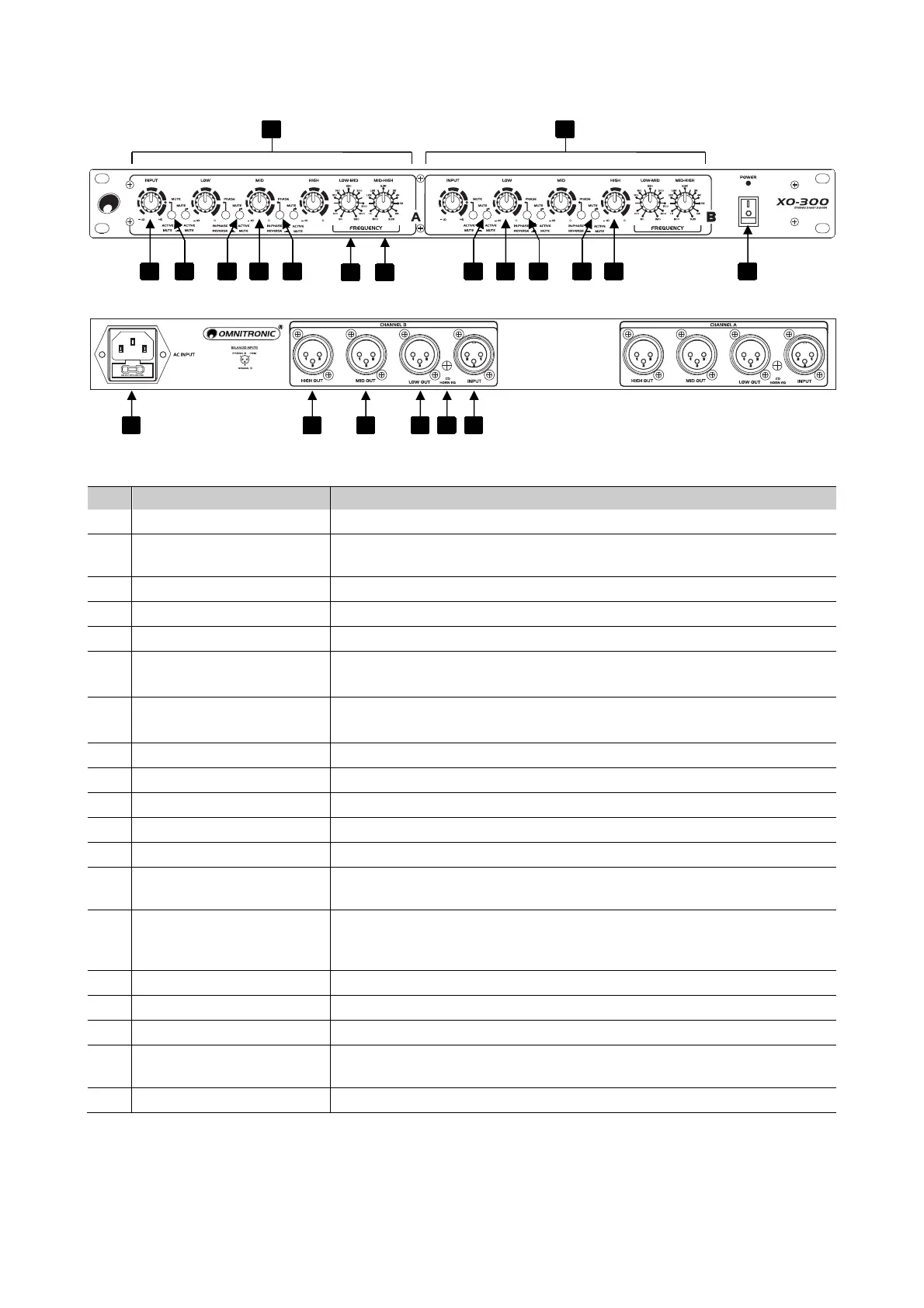

4 Bedienelemente und Anschlüsse
Die Bedien- und Anschlussfelder von Kanal A und B sind identisch.
Nr. Element Funktion
1 Regler INPUT Regelt die Eingangsverstärkung des Kanals (-~ bis +6 dB).
2 Schalter MUTE Zum Stummschalten des Kanals. Dies ist besonders hilfreich beim
Einrichten des Systems.
3 Regler MID Regelt den Ausgangspegel der mittleren Frequenzen (-~ bis +0 dB).
4 Schalter MUTE Zum Stummschalten des MID-Bands.
5 Phasenumkehrschalter Zum Umkehren der Phasenlage am MID-Ausgang.
6 Regler LOW-MID
Regelt die Trennfrequenz zwischen dem Frequenzbereich LOW und
MID im Bereich von 80 bis 920 Hz.
7 Regler MID-HIGH
Regelt die Trennfrequenz zwischen dem Frequenzbereich MID und
HIGH im Bereich von 800 Hz bis 9,2 kHz.
8 Schalter MUTE Zum Stummschalten des LOW-Bands.
9 Regler LOW Regelt den Ausgangspegel der tiefen Frequenzen (-~ bis +0 dB).
10 Phasenumkehrschalter Zum Umkehren der Phasenlage am LOW-Ausgang.
11 Schalter MUTE Zum Stummschalten des HIGH-Bands.
12 Regler HIGH Regelt den Ausgangspegel der hohen Frequenzen (-~ bis +0 dB).
13 Netzschalter Schaltet das Gerät ein und aus. Die LED darüber leuchtet als
Betriebsanzeige.
14
Netzanschluss mit
Sicherungshalter
Stecken Sie hier die Netzleitung ein. Ersetzen Sie die Sicherung nur
bei ausgestecktem Gerät und nur durch eine gleichwertige Sicherung.
Der korrekte Wert ist am Gerät angegeben.
15 Ausgang HIGH OUT Symmetrische XLR-Buchse für die hohen Frequenzen.
16 Ausgang MID OUT Symmetrische XLR-Buchse für die mittleren Frequenzen.
17 Ausgang LOW OUT Symmetrische XLR-Buchse für die tiefen Frequenzen.
18 Schalter CD HORN EQ Zum Zuschalten einer speziellen Frequenzgangkorrektur der hohen
Frequenzen für den Betrieb mit Constant-Directivity-Hornsystemen.
19 Eingang INPUT Symmetrische XLR-Buchse für das Eingangssignal.
A
B
6
7
9
10
8
12
11
4
5
3
1
2
13
14
15
16
17
19
18
