16
•
DE

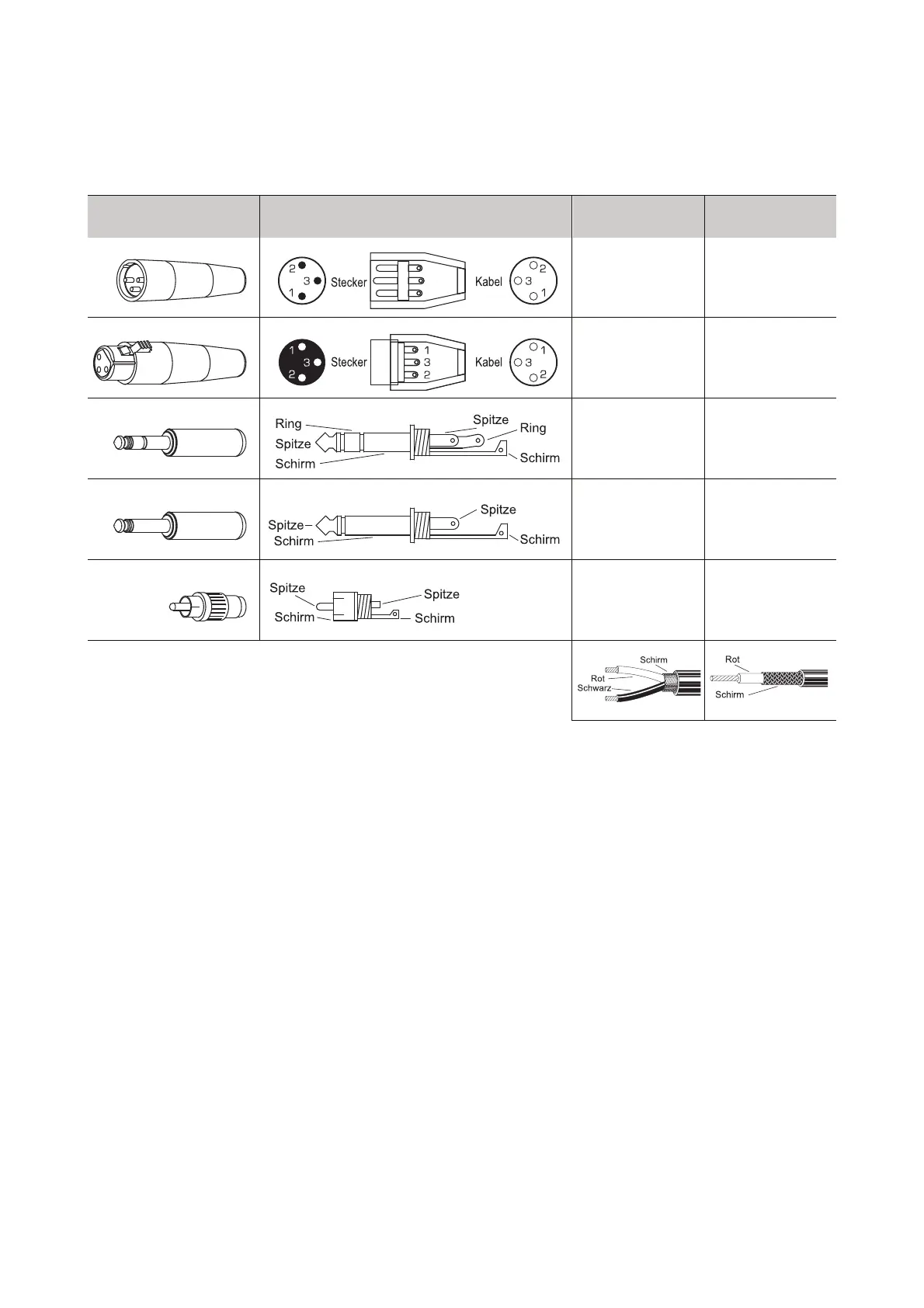

Stecker- und Anschlussbelegungen
Das Gerät bietet eine Vielzahl von Möglichkeiten für den symmetrischen oder unsymmetrischen Anschluss
professioneller Audiogeräte. Um Störgeräusche zu vermeiden, sollte das Gerät vor dem Herstellen und
Trennen von Verbindungen ausgeschaltet sein oder die Ausgangsregler auf Minimum gestellt werden. Für
eine gute Klangqualität sollten Sie hochwertige, möglichst kurze Kabel verwenden. Nachfolgend finden
Belegungsbeispiele für die jeweiligen Anschlüsse.
Steckverbindung Aufbau Symmetrischer
Anschluss
Unsymmetrischer
Anschluss
XLR, männl.
Rot = 2
Schwarz = 3
Schirm = 1
Rot = 2
Schirm = 1 + 3
XLR, weibl.
Rot = 2
Schwarz = 3
Schirm = 1
Rot = 2
Schirm = 1 + 3
6,3-mm-Klinke, stereo
Rot = Spitze
Schwarz = Ring
Schirm = Schaft
Rot = Spitze
Schirm = Schaft +
Ring
6,3-mm-Klinke, mono
Rot = Spitze
Schwarz = Ring
Schirm = unverb.
Rot = Spitze
Schirm = Schaft
Cinch
Rot = Spitze
Schwarz = Schaft
Schirm = unverb.
Rot = Spitze
Schirm = Schaft
