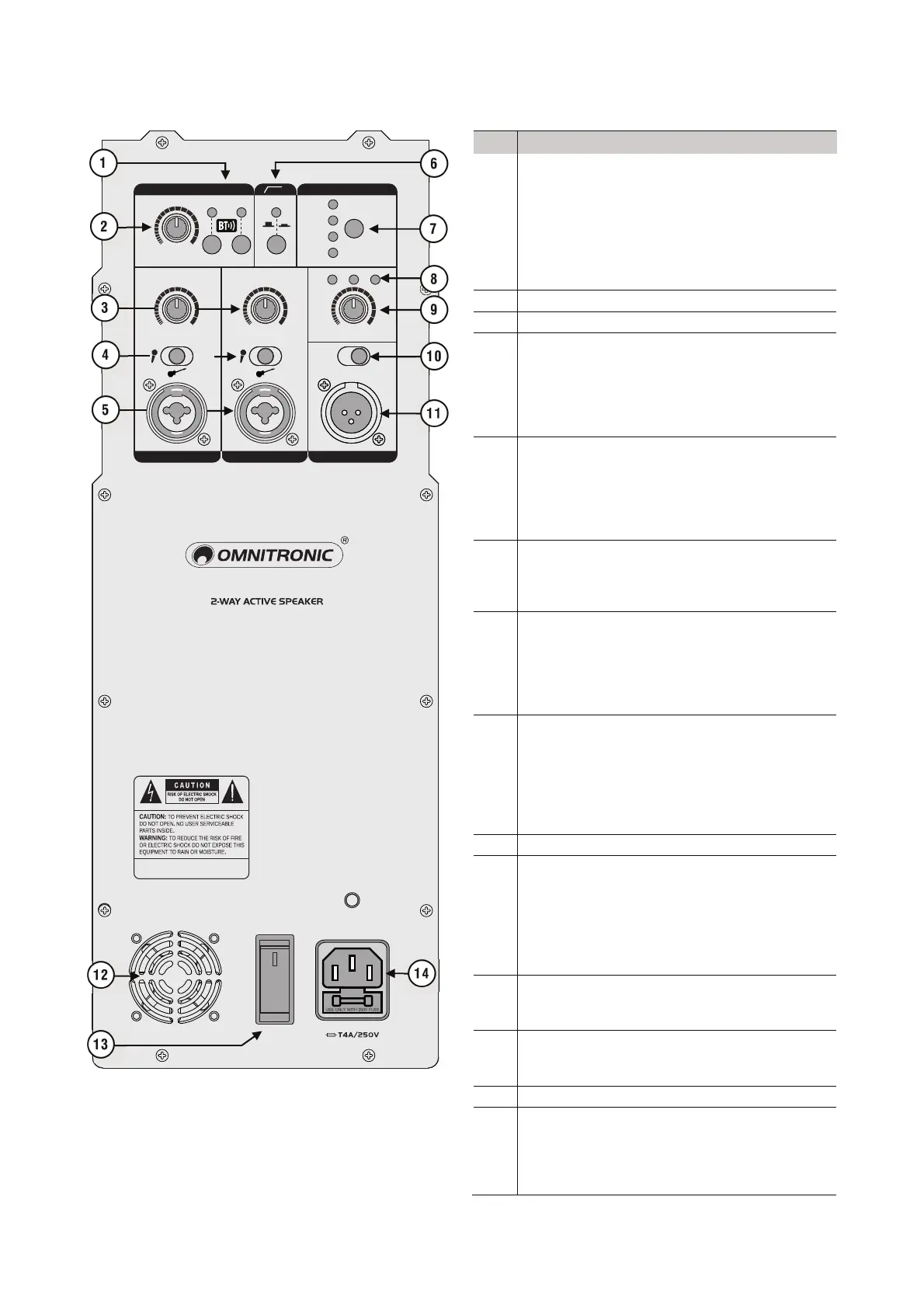

Bedienelemente und Anschlüsse
Modell PAS 208A | 210A | 212A | 215A
Nr. Funktion
1
PAIR und TWS
Zum Aktivieren des Bluetooth-Empfängers die
Taste PAIR drücken (Statusanzeige blinkt); zum
Zurücksetzen der Verbindung die Taste erneut
drücken.
Für drahtlosen Stereo-Betrieb zweier PAS die
Bluetooth-Quelle koppeln und dann die TWS-
Taste an beiden Lautsprecherboxen drücken.
2
Laustärkeregler Kanal 3
3
Laustärkeregler Kanal 1 und 2
4
Pegelumschalter Kanal 1 und 2
Der 3-stufige Umschalter dient zur Anpassung
des Eingangspegels: linke Position = für
Mikrofone, mittlere Position = für hochohmige
Instrumente, rechte Position = für Audiogeräte
mit Line-Ausgang (z. B. CD-Player).
5
Mono-Eingang Kanal 1 und 2
Kombibuchse (XLR/6,3-mm-Klinke) zum
Anschluss von Audiogeräten über handels-
übliche XLR- oder Klinkenkabel. Passen Sie mit
den Umschaltern den Eingangspegel an die
Signalquellen an.
6
Schalter LOW CUT
Zum Zuschalten eines Hochpassfilters. Damit
lassen sich tieffrequente Signalanteile unter
100 Hz unterdrücken.
7
DSP-Schalter
Zum Anwählen der integrierten Equalizer-
Charakteristiken: MUSIC = Bass- und Höhen-
anhebung, LIVE = neutraler Frequenz
gang
,
CLUB = mehr Präsenz und Bass, VOCAL =
optimierte Sprachverständlichkeit
8
Statusanzeigen
PWR = Betriebsanzeige; PEAK = ein zu großer
Signalpegel wird zum Schutz der Lautsprecher
durch die Pegelbegrenzung verringert; dann die
Lautstärke reduzieren, bis die LED nicht bzw.
nur noch bei Signalspitzen aufleuchtet. SIG =
Eingangssignal liegt an
9
Lautstärkeregler für die Gesamtlautstärke
10
Ausgangsumschalter LINK/MIX
Bestimmt das Signal am Link-Ausgang. Linke
Position (pre-fader) = Ausgabe der
Eingangssignale vor den Lautstärkereglern;
Rechte Position (post-fader) = Ausgabe der
Eingangssignale nach den Lautstärkereglern,
jedoch ohne Bearbeitung durch den DSP
11
Link-Ausgang
Symmetrische XLR-Buchse zum Weiterleiten der
Eingangssignale an ein anderes Gerät.
12
Lüfter
Den Lüfter nicht abdecken, um Überhitzung zu
vermeiden.
13
Netzschalter
14
Netzanschluss mit Sicherungshalter
Stecken Sie hier die Netzleitung ein. Ersetzen
Sie die Sicherung nur bei ausgestecktem Gerät
und nur durch eine gleichwertige Sicherung. Der
korrekte Wert ist am Gerät angegeben.
