11
•
DE
5
Anschlüsse herstellen

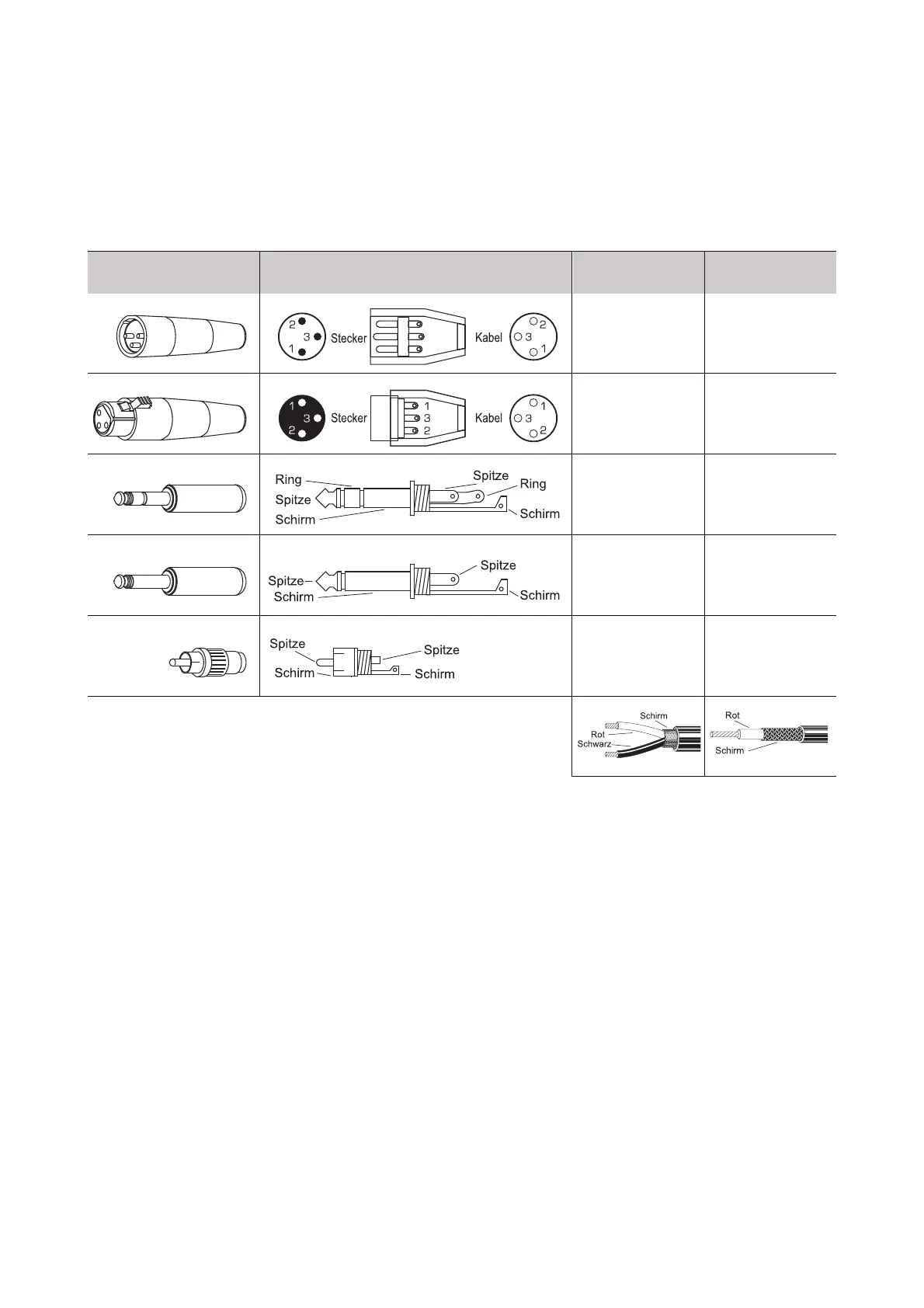

Stecker- und Anschlussbelegungen
Die Lautsprecherboxen bieten eine Vielzahl von Möglichkeiten für den symmetrischen oder
unsymmetrischen Anschluss professioneller Audiogeräte. Um Störgeräusche zu vermeiden, sollten die
Geräte vor dem Herstellen und Trennen von Verbindungen ausgeschaltet sein oder die Ausgangsregler auf
Minimum gestellt werden. Für eine gute Klangqualität sollten Sie hochwertige, möglichst kurze Kabel
verwenden. Nachfolgend finden Belegungsbeispiele für die jeweiligen Anschlüsse.
Steckverbindung Aufbau Symmetrischer
Anschluss
Unsymmetrischer
Anschluss
XLR, männl.
Rot = 2
Schwarz = 3
Schirm = 1
Rot = 2
Schirm = 1 + 3
XLR, weibl.
Rot = 2
Schwarz = 3
Schirm = 1
Rot = 2
Schirm = 1 + 3
6,3-mm-Klinke, stereo
Rot = Spitze
Schwarz = Ring
Schirm = Schaft
Rot = Spitze
Schirm = Schaft +
Ring
6,3-mm-Klinke, mono
Rot = Spitze
Schwarz = Ring
Schirm = unverb.
Rot = Spitze
Schirm = Schaft
Cinch
Rot = Spitze
Schwarz = Schaft
Schirm = unverb.
Rot = Spitze
Schirm = Schaft
Modell PAS 208A | 210A
1) Geben Sie die Audio-Eingangssignale über XLR- oder 6,3-mm-Klinkenstecker auf INPUT. Dies können
Audiogeräte mit Line-Ausgang wie z. B. ein Mischpult oder CD-Player sein. Zum Anschluss eines Line-
Pegel-Geräts drücken Sie den Pegelumschalter LINE/MIC hinein. Alternativ lässt sich an die Buchse
auch ein Mikrofon anschließen. In diesem Fall lassen Sie den Pegelumschalter LINE/MIC ausgerastet.
2) An der symmetrischen XLR-Ausgangsbuchse LINK steht das durchgeschleifte Eingangssignal zum
Weiterleiten zur Verfügung.
Modell PAS 212A | 215A
1) Geben Sie die Audio-Eingangssignale über Cinch- bzw. XLR- oder 6,3-mm-Klinkenstecker auf die
Buchsen der Eingänge CH 1 und CH 2. Dies können Audiogeräte mit Line-Ausgang wie z. B. ein
Mischpult oder CD-Player sein. Drücken Sie dann für CH 2 den zugehörigen Pegelumschalter LINE/MIC
hinein. Alternativ lässt sich an die Eingangsbuchse CH 2 auch ein Mikrofon anschließen. In diesem Fall
lassen Sie den Pegelumschalter LINE/MIC ausgerastet.
2) An der symmetrischen XLR-Ausgangsbuchse LINK steht das durchgeschleifte Eingangssignal zum
Weiterleiten zur Verfügung.
