Je bekijkt pagina 8 van 24
P8

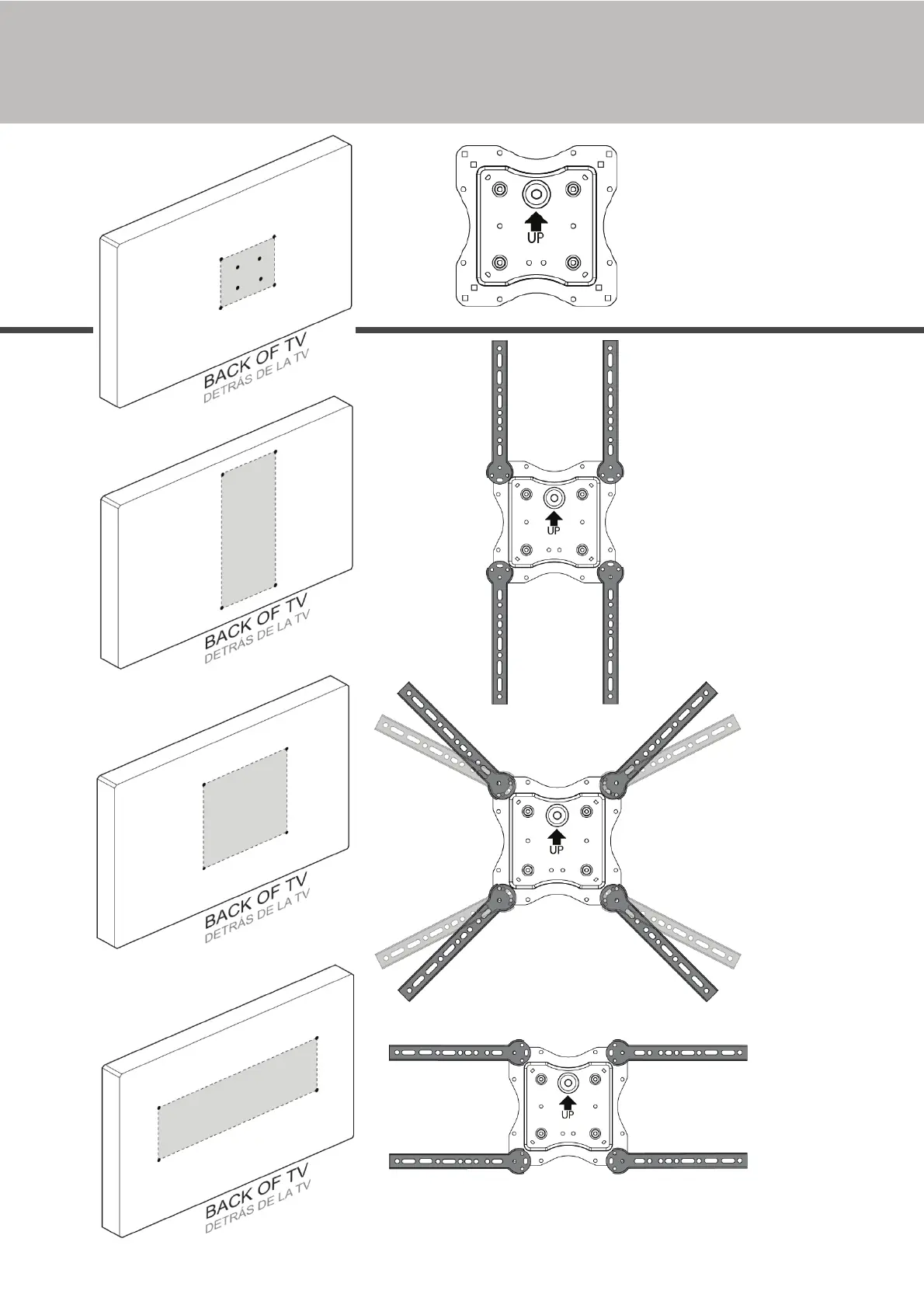

STEP 8: Match mounting configuration with mounting holes on back of flat panel using flat panel plate (Part #5)
and extension adapters (Part #9). Important! Flat panel plate (Part #5) must be centered between mounting
holes.
PASO 8: Empareje la configuración del montaje con los agujeros de montaje encendido detrás del panel plano usando la placa plana
del panel (Parte #5) y las extensiones (Parte #9). ¡Importante! La placa plana del panel (Parte #5) se debe centrar entre los agujeros de
montaje.
1
CONFIGURATION
CONFIGURACIÓN
2
3
4
CONFIGURATION
CONFIGURACIÓN
CONFIGURATION
CONFIGURACIÓN
CONFIGURATION
CONFIGURACIÓN
CONFIGURATION 1
Please see pages 9-10
This install may need:
• Vertical adjust
LA CONFIGURACIÓN 1
Por favor revise las paginas 9-10.
Esta instalacion podria necesitar:
• Adjust vertical
CONFIGURATION 2-4
Please see page 11-12
CONFIGURACIÓN 2-4
Por favor revise las paginas 11-12
NOTE: FOR VESA MOUNTING CONFIGURATION DIMENSIONS, SEE APPENDIX ON PAGE 3.
NOTA: PARA LAS DIMENSIONES DE CONFIGURACION VESA, VEA EL APÉNDICE EN LA PÁGINA 3.
