UNICO AIR INVERTER R32
DE - 17
DEUTSCH
• Für den elektrischen Anschluss und die Befestigung der Kondenswasserablaueitung ist das
Gerät mittels eines Holzscheites o. ä. in einem entsprechenden Abstand von der Wand zu halten
(siehe Abb. 24).
• Nach Beenden dieser Arbeitsgänge ist zu überprüfen, dass sich hinter der Rückwand des Gerä-
tes, vor allem im Bereich der Luftein- und -austrittsleitungen, keine Schlitze gebildet haben (die
als Isolierung dienende Dichtung muss gut an der Wand anliegen).
2.4.6 - Elektrischer Anschluss
Das Gerät ist mit einem Stromkabel mit Strecker ausgestattet (Anschluss
vom Typ Y).

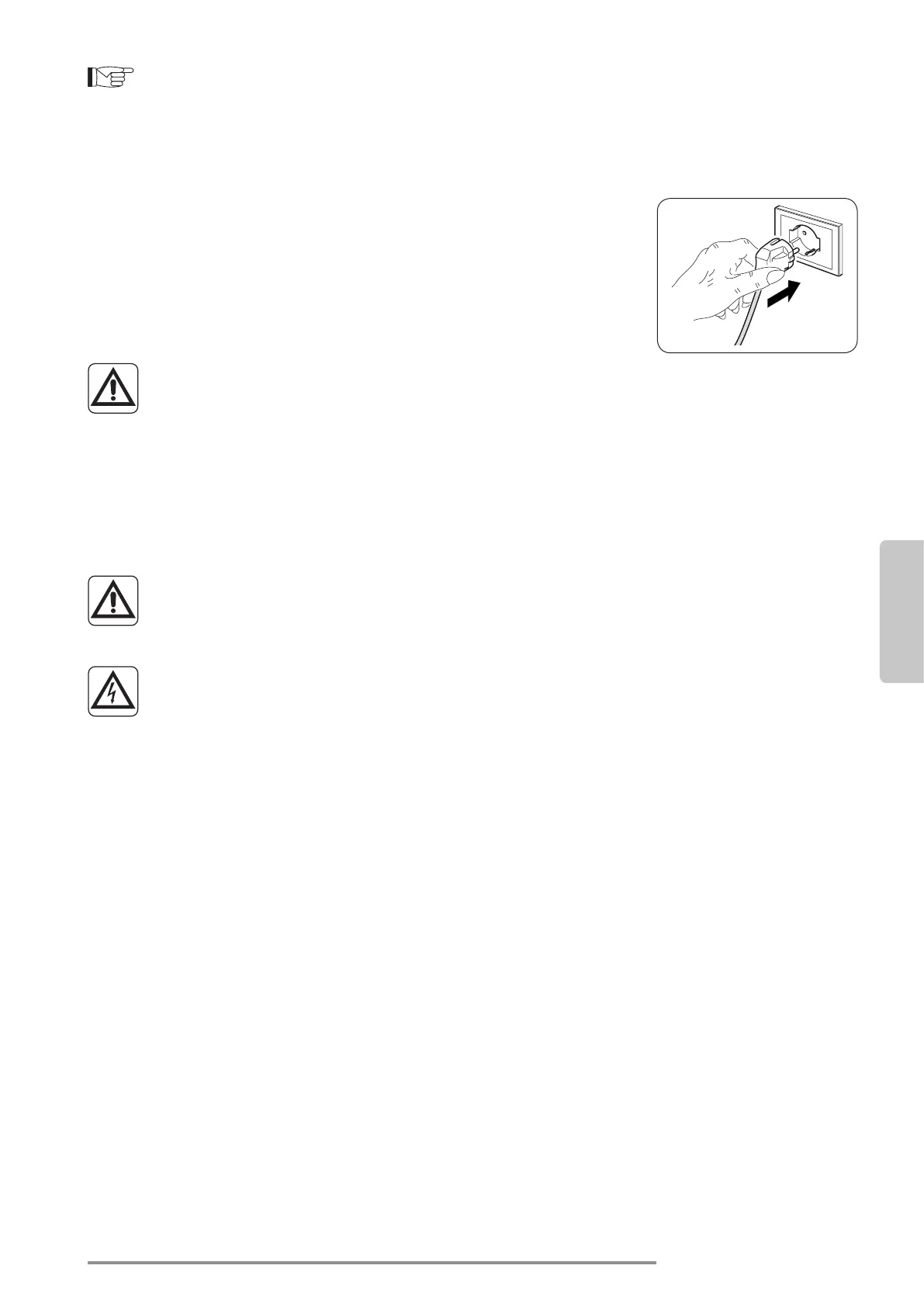

Bei Verwendung einer Steckdose in der Nähe des Geräts muss nur der
Stecker eingeführt werden.
Vor dem Anschluss der Klimaanlage sind folgende Bedingungen sicherzustellen:
• Die Spannungs- und Frequenzwerte der Stromversorgung stehen in Überein-
stimmung mit den Angaben auf dem Typen schild des Gerätes.
• Die Versorgungsleitung ist mit einem wirksamen Erdschluss ausgestattet
und korrekt für die maximale Stromaufnahme des Klimagerätes bemessen
(Mindestkabelquerschnitt gleich 1,5 mm
2
).
• Das Gerät wird ausschließlich über eine zum mitgelieferten Stecker passende
Steckdose gespeist.
Die eventuelle Auswechselung des Versorgungskabels ist ausschließlich durch
den technischen Kundendienst von autorisiert oder Personal mit entsprechender
Qualikation auszuführen.
Am Stromnetz des Gerätes ist eine geeignete allpolige Trennvorrichtung in
Übereinstimmung mit den nationalen Installationsregeln vorzusehen.
In jedem Fall ist es notwendig sicherzustellen, dass die elektrische Stromver-
sorgung mit einer geeigneten Erdung und angemessenen Schutzvorrichtungen
gegen Überlasten und/oder Kurzschlüsse ausgestattet ist (es empehlt sich
eine verzögerte Schmelzsicherung vom Typ 10 AT oder andere Vorrichtung mit
gleichwertigen Funktionen).
Zum Auswechseln des Netzkabels folgendermaßen vorgehen:
a. Das Luftansauggitter (3) anheben und die beiden Schrauben (1a) abnehmen (Abb. 27).
b. Öffnen Sie die Klappe (1) und entfernen Sie die Schraube (1b) (Abb. 28).
c. Die Frontabdeckung abnehmen (Abb. 29).
d.
Die drei Befestigungschrauben (X2) lösen, um den vorderen Deckel des Schaltkastens (X1) abzu-
nehmen (Abb. 30).
e.
Den Schaltkasten entfernen (X1) (Abb. 30).
f. DieKabelklemme(J1)abschrauben(Abb.31).
g. DieSchraubenderKabelbefestigungderKlemmenleiste(J2)abschrauben(Abb.31).
h. Das bestehende Kabel herausziehen und das neue Kabel unter Einhaltung desselben Wegs einführen.
i. DiedreiPoledesKabelsinderKlemmenleiste(J2)blockierenunddieSchraubenanziehen(Abb.31).
l. DasKabelmitderKabelklemme(J1)blockieren(Abb.31).
m. Den Schaltkasten wieder verschließen.
n. Die Frontabdeckung des Geräts erneut anbringen.
o. Die Schrauben (1a) und (1b) anschrauben.
