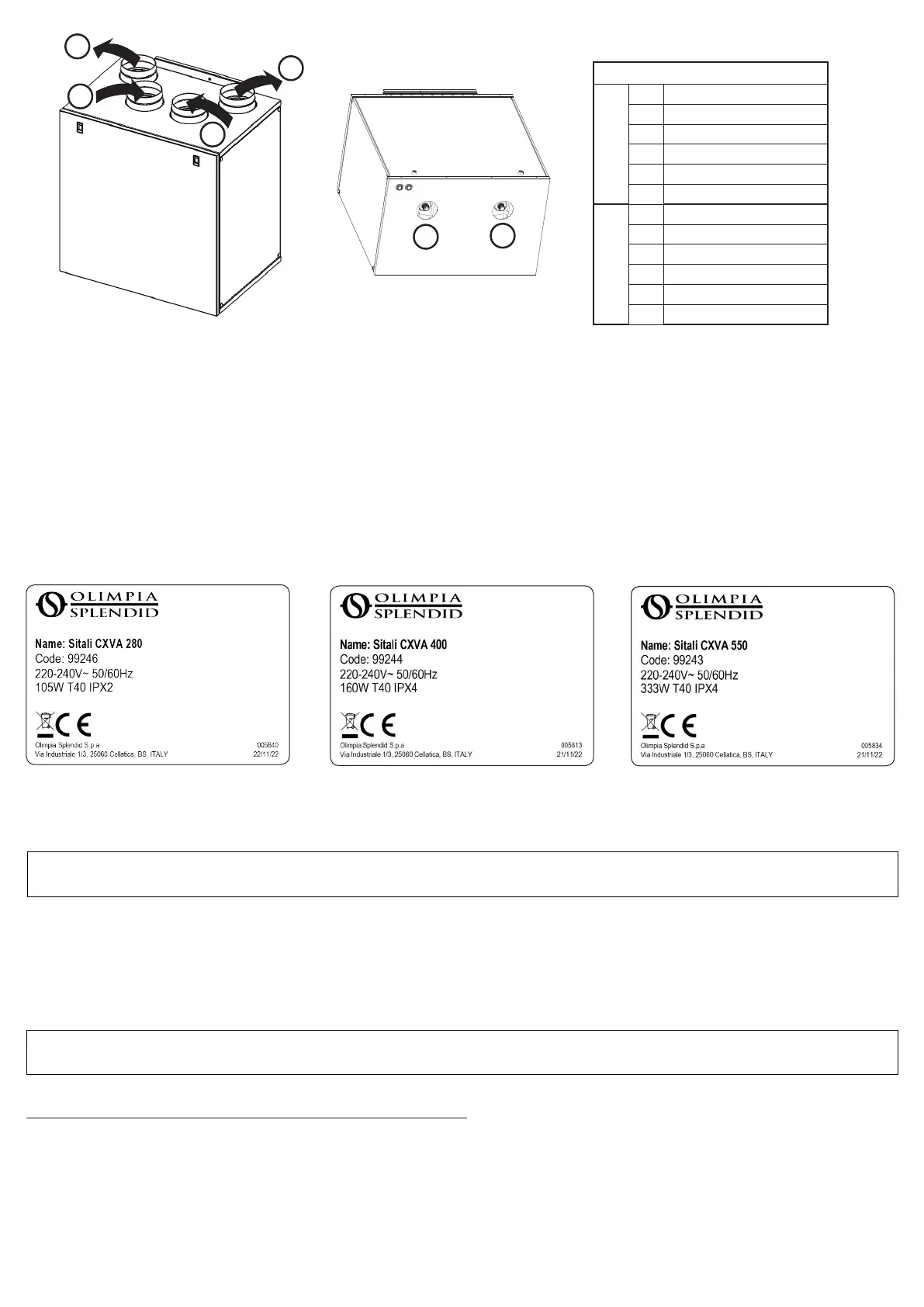

3.5 Etichetta dati

3.4 Spazio richiesto

Assicurarsi che attorno all’unità vi sia spazio sufﬁciente per lo svolgimento delle attività di manutenzione (accessibilità ai ﬁltri e

alla scatola collegamenti elettrici e rimozione dei pannelli di ispezione laterali e frontali).

Perottenerel’orientamentoDXeseguireleseguentioperazioni:

•Modicarel’orientamentosulCTRL-DSP(§7.2-MenuinstallatoresulCTRL-DSP:3Orientamentomacchina).

•NelleunitàSITALICXVA400,SITALICXVA550,spostareilltroF7dallasededisinistraaquelladidestra.

•Sostituirel’etichettaussipostasullapartesuperioredell’involucroel’etichettascaricocondensasullaparteinferiorecon

quelle fornite con il manuale istruzioni.

SITALI CXVA 400 - SITALI CXVA 550

A Ingresso aria dall’esterno

B Espulsione aria verso l’esterno

C Aria fornita all’interno

D Aria estratta dall’interno

E Scarico condensa invernale

Scarico condensa estivo

Aria estratta dall’interno

B Aria fornita all’interno

C Espulsione aria verso l’esterno

D Ingresso aria dall’esterno

E Scarico condensa estivo

Scarico condensa invernale

Fig.3.c Etichetta dati

Fig. 3.b Connessioni orientamento SX e DX - SITALI CXVA 400 e SITALI CXVA 550.

4 TRASPORTO E STOCCAGGIO

Il prodotto è fornito in una scatola di cartone.

Il prodotto deve essere stoccato e trasportato in modo che sia sempre protetto da danni ﬁsici che possono guastare le bocche,

la carcassa, il display, ecc...

Deve essere coperto in modo che la polvere, la pioggia e la neve non possano entrare e danneggiare l’unità e i suoi componenti.

ATTENZIONE

Assicurarsi che le avvertenze e le precauzioni indicate nel Capitolo 2 siano attentamente lette, comprese e rispettate!

5 INSTALLAZIONE

Questasezionedescrivecomeinstallarel’unitàcorrettamente.

L’unità deve essere installata seguendo queste istruzioni.

5.1 Rimozione dell’imballo

Veriﬁcare che l’unità (e gli eventuali accessori) siano conformi a quanto ordinato prima di procedure all’installazione. Eventuali

discrepanze rispetto a quanto ordinato devono essere comunicate al fornitore.

5.2 Dove/come installarlo

•TutteleunitàSITALIsonointeseperinstallazioneall’interno,inzoneriscaldate.

•Montarel’unitàsusupercipiane(aparete).

ATTENZIONE

Assicurarsi che le avvertenze e le precauzioni indicate nel Capitolo 2 siano attentamente lette, comprese e rispettate!
