5.5 Collegamenti elettrici aggiuntivi

L’unità necessita della messa a terra.

I collegamenti interni sono eseguiti durante l’assemblaggio in fabbrica.

Per il collegamento tra il CTRL-DSP e la scheda madre utilizzare un cavo twisted-pair, 4 poli, di lunghezza massima 30m.

Le immagini successive mostrano lo schema elettrico.

Ingressi/comandi

N°1connettorealimentazioneAC.

N°3ingression/off(contattipuliti),N°1persensoriambiente(chiamatoIAQ),N°1perilpulsanteBoost(chiamatoBST)eN°1

perabilitazioneON/OFFremota(chiamatoHY/S1).

N°1ingressoanalogico1-10V(chiamatoSLAVE).

N°1connettorea4poliperCTRL-DSP(RS485piùalimentazione12Vdc).

Uscite

N°1uscitaon/offperelementoriscaldanetepreopost(contattoarelais-250Vac5A).

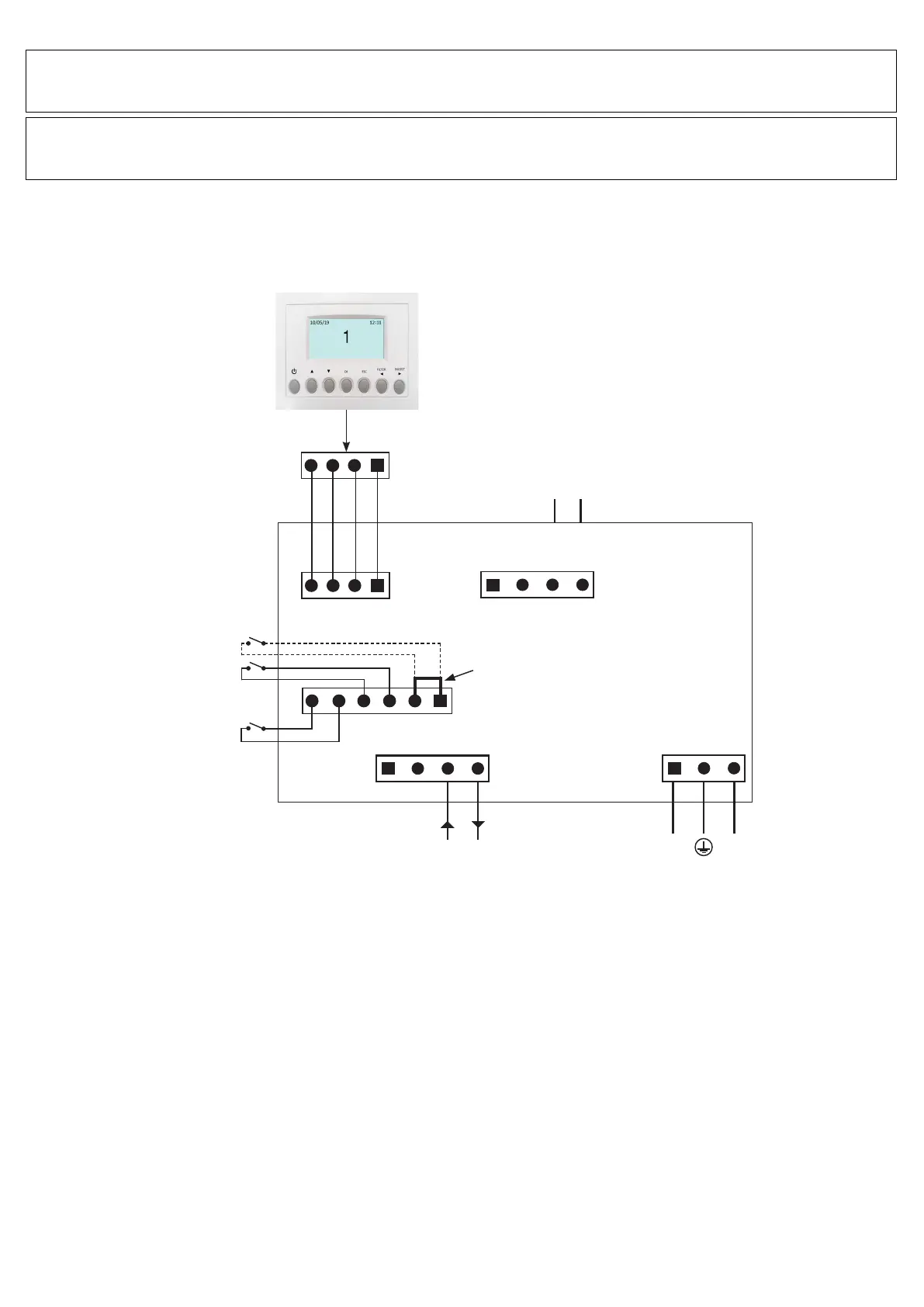

Fig. 5.q Collegamenti elettrici sulla scheda madre ﬁssata all’interno della scatola portacontatti

ATTENZIONE

Assicurarsi che l’interruttore generale dell’impianto sia spento prima di qualsiasi operazione di installazione, manutenzione

ordinaria o straordinaria o collegamento elettrico!

ATTENZIONE

L’installazione e la manutenzione dell’unità e del sistema di ventilazione completo deve essere eseguito da un installatore

autorizzato e in conformità alle leggi e ai regolamenti vigenti.

CTRL-DSP

N L

-+ +

SLA

1-10V

HEAT/CD

+12V

GND

Ingresso SLAVE

1-10V

Alimentazione AC

Uscitabatteriariscaldante

(MAX 250Vac 5A)

Pulsante BOOST (BST)

IngressoIAQ

(AirQualitye.g.SEN-HY)

IngressoHY/S1

(per abilitazione

ON/OFFremota)

BST

IAQ HY/S1

NONRIMUOVERE

(vedere§7.3 Remote enable)
