5.4 Collegamento elettrico precablato

L’unità necessita della messa a terra.

I collegamenti interni sono eseguiti durante l’assemblaggio in fabbrica.

Per il collegamento tra il CTRL-DSP e la scheda madre utilizzare un cavo twisted-pair, 4 poli, di lunghezza massima 30m.

L’unitàvienefornitapre-cablatacon:

-cavodialimentazione(3li:marrone,blu,giallo/verde).

-cavodicollegamentoaCTRL-DSP(4li:verde,marrone,giallo,bianco).

-cavodicollegamentoasensoreesterno(2li:bluemarrone).

ATTENZIONE

Assicurarsi che l’interruttore generale dell’impianto sia spento prima di qualsiasi operazione di installazione, manutenzione

ordinaria o straordinaria o collegamento elettrico!

ATTENZIONE

L’installazione e la manutenzione dell’unità e del sistema di ventilazione completo deve essere eseguito da un installatore

autorizzato e in conformità alle leggi e ai regolamenti vigenti.

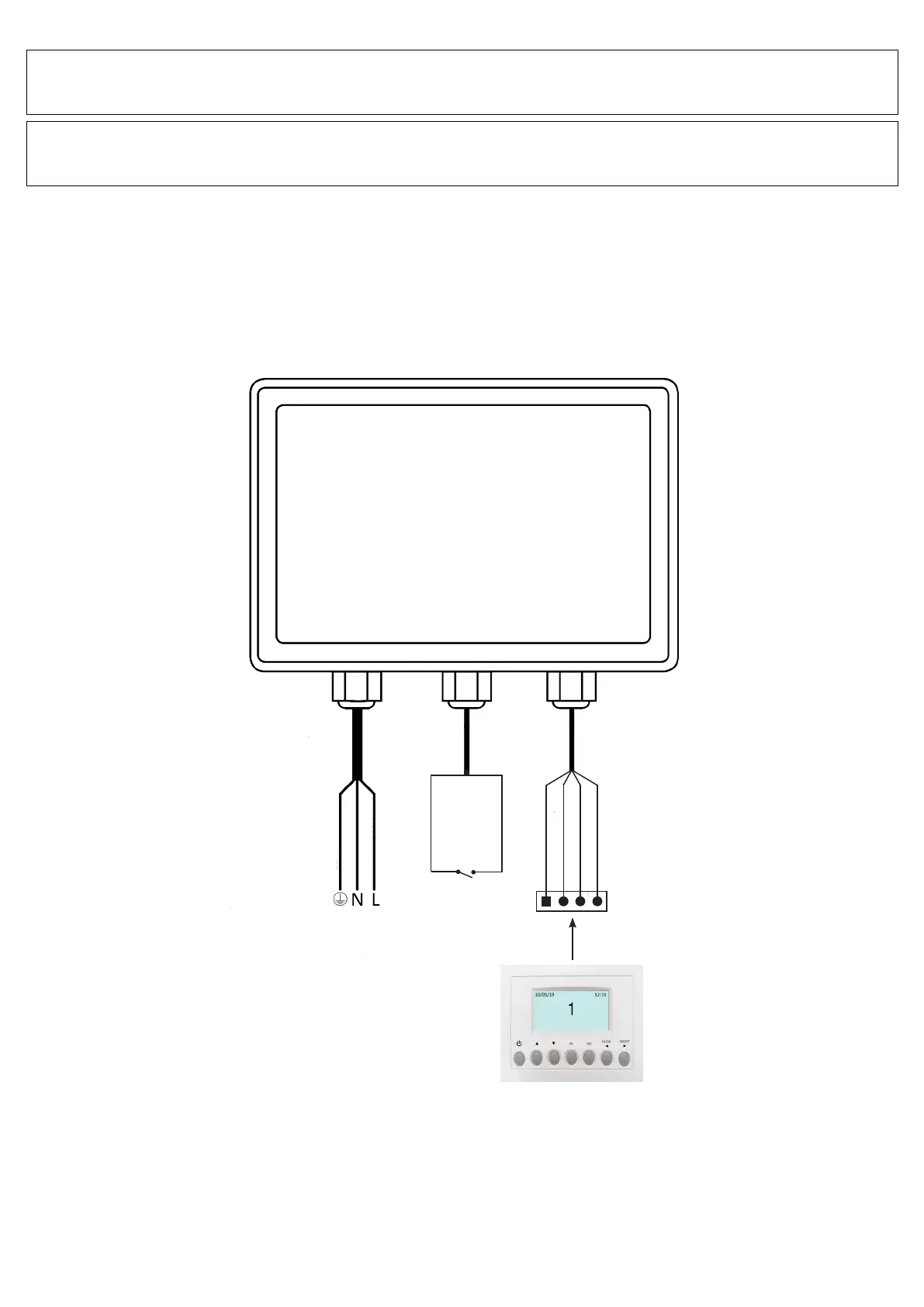

Fig. 5.f Collegamento cavi

GIALLO (A)

BIANCO (B)

MARRONE (+12V)

VERDE (GND)

BLU

MARRONE

ALIMENTAZIONE

BLU

GIALLO/VERDE

MARRONE

SENSORE

ESTERNO

CONTROLLO
