6 COMMISSIONING

6.1 Setting Fan speed

Thespeedoftheunitcanbeadjustedduringinstallationaccordingtorequiredventilationrate,bysettingtherelevantdipswitch.

Figure 6. a below shows performance curve at different settings of the 0-10V signal to the motors. Consumption refers to the

2 motors.

Table 6. bindicatestheefciencyoftheheatexchangerandofthecondensationproducedindifferentclimaticconditions,

to help the installer or the designer of the ventilation system to decide if to connect one or both condensation drainages.

Highproductionofcondensationisthedirectconsequenceofahighefciencylevelaswellasofthehumidityrate.

Table 6. c indicates the sound level at the different speeds.

160

240

320

400

480

0 25 50 75 100 125 150

100%

80%

60%

40%

20%

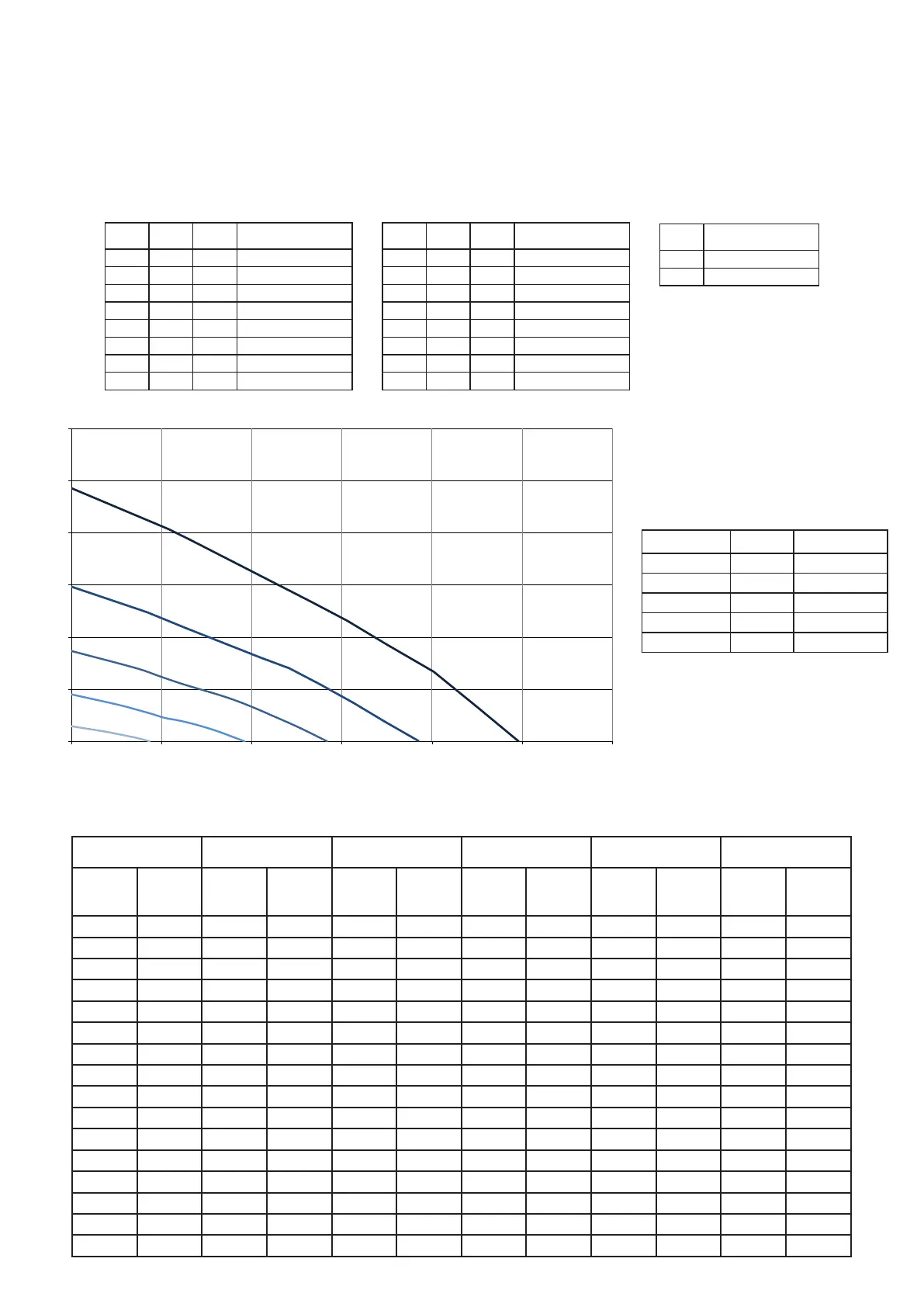

Fig. 6.a Intake curve according to Reg. 1253/2014 (ErP) and dip switch setting.

Speed % W max m

/h max

20 9 22

40 13 48

60 20 71

80 32 96

100 58 124

Static Pressure - Pa

Airow-m

Tabella. 6.bThermalefciencyoftheheatexchangerandaverageproductionofcondensationwater.

EXTERNAL INTERNAL 30 m

/h 60 m

/h 90 m

/h 120 m

°C

R. H.

°C

R. H.

kg/h

-18 60 20 30 93,4 0,09 89,7 0,17 86,4 0,24 83,7 0,3

-18 70 20 40 94,3 0,13 91,1 0,25 88,3 0,36 86 0,46

-18 80 20 50 95 0,17 92,3 32 89,9 0,47 87,9 0,61

-10 60 20 30 93 0,06 88,9 0,1 85,3 0,13 82,1 0,16

-10 70 20 40 94 0,09 90,6 0,17 87,5 0,24 85 0,45

-10 80 20 50 94,9 0,13 92 0,24 89,5 0,35 87,3 0,00

0 20 30 91,2 0,0 86,3 0,00 82,1 0,00 78,7 0,00 0,06

0 20 40 92,7 0,03 88,4 0,05 84,4 0,06 80,8 0,06 0,19

0 20 50 94 0,06 90,5 0,11 87,4 0,14 84,7 0,19 0,00

10 50 20 40 91,2 0,00 86,3 0,00 82,1 0,00 78,7 0,00

10 60 20 50 91,2 0,00 86,3 0,00 82,1 0,00 78,7 0,00

10 70 20 60 92,2 0,01 87,3 0,01 82,7 0,01 78,7 0,00

35 60 26 50 91,3 0,00 86,5 0,00 82,3 0,00 78,9 0,00

35 70 26 55 93,8 0,02 89,9 0,04 86,2 0,05 82,7 0,05

35 80 26 60 96,3 0,05 94,1 0,1 92,2 0,15 90,5 0,19

40 60 26 50 94,3 0,05 90,7 0,08 87,4 0,1 84,3 0,12

DIP1 DIP2 DIP3 Speed I

0 0 0 40%

0 0 1 25%

0 1 0 30%

0 1 1 35%

1 0 0 45%

1 0 1 50%

1 1 0 55%

1 1 1 60%

DIP5 DIP6 DIP7 Speed II

0 0 0 70%

0 0 1 40%

0 1 0 50%

0 1 1 55%

1 0 0 60%

1 0 1 65%

1 1 0 80%

1 1 1 90%

DIP4 Speed III

0 100%

1 95%
