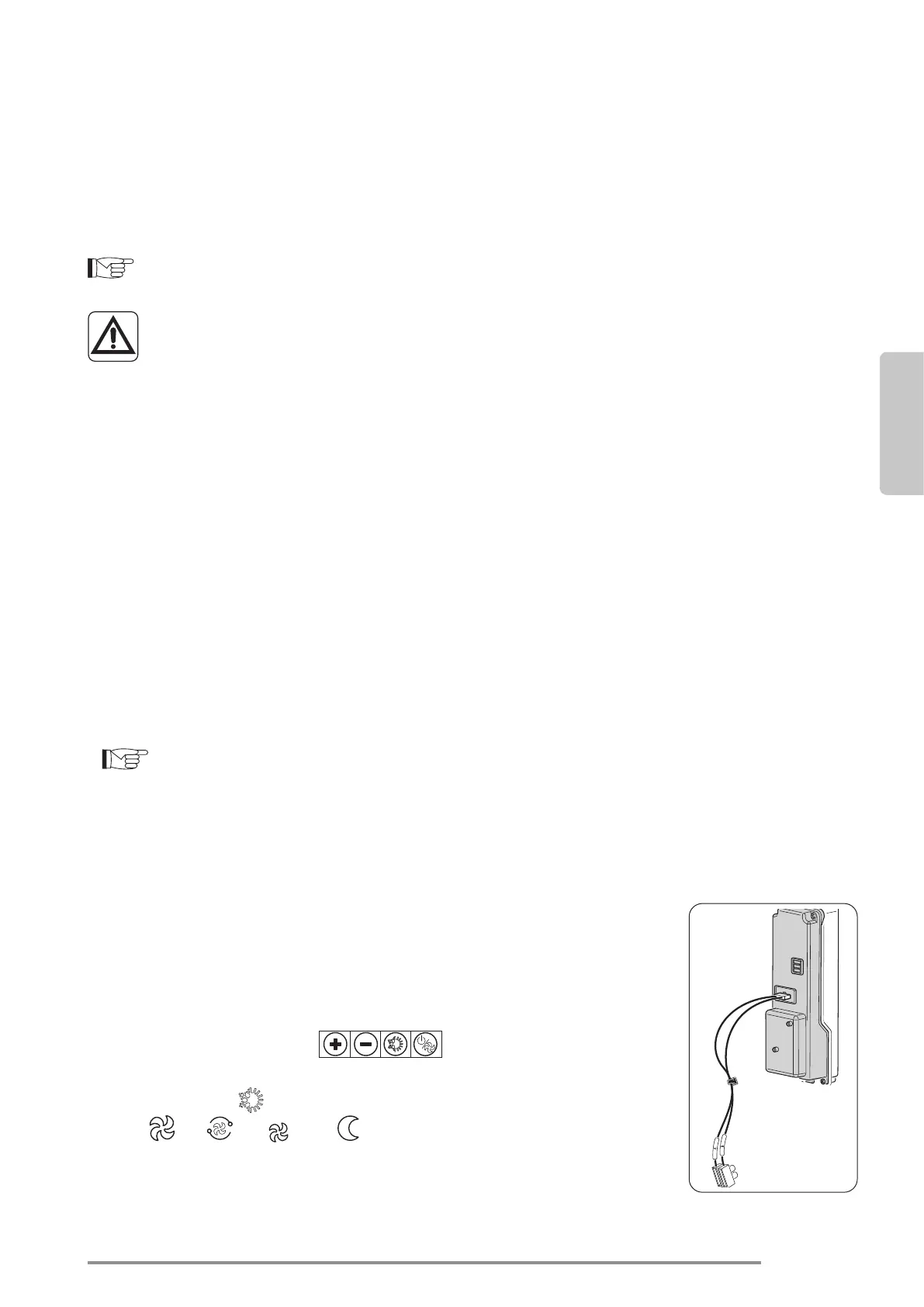

2.11.b - Entrée du contact présence
Les bornes « A » et « B », de la boîte à bornes interne, (g. 15) peuvent être utilisées pour connecter
le contact sans potentiel d’un détecteur de présence (non inclus dans la fourniture), qui est désactivé
lorsque l’appareil est désactivé (mode veille réglé en usine).
À l’usine ou dans un centre d’assistance autorisé à la demande préalable du client, il est possible de
varier cette fonction de façon qu’à la clôture du contact, la température ambiante sélectionnée est
automatiquement augmentée (en refroidissement) ou diminuée (en chauage) d’une valeur spécique
« Fonction Economy ».
Pour utiliser cette fonction, vérier que les bornes « A » et « B » sont raccordées au connecteur
« X8 ».
Il est possible de relier l’entrée en parallèle avec celle d’autres cartes électroniques ;
utiliser des contacts séparés.
Pour le raccordement au capteur de présence, il est nécessaire d’utiliser un câble double isolation avec
une section minimale de 2x0,5 mm
2
et une longueur maximale de 20 m. Tenir ce raccordement distinct
de la ligne d’alimentation électrique de l’appareil.
2.11.c - Positionnement du bornier
a. Visser le bornier (31) à la bride (32) à travers les vis (32a) (g.17).
b. Positionner la bride (32) comprenant le bornier (31) sur le côté de l’appareil en correspondance avec les
trous de montage.
c. Visser la bride (32) à l’appareil à l’aide des vis (32b) (g.17).
d. Raccorder le l de terre à la structure de l’appareil en utilisant la vis (x) et la rondelle (y) fournies (force
minimale pour le vissage 4 N) (g.18).
e. Remonter le couvercle (31b) de la boîte (31) et visser les vis (31a) (g.19).
f. Remonter les côtés de l’appareil de la manière décrite au paragraphe précédent.
À la n des opérations replacer le panneau avant en ayant soin de relier le connecteur de l’écran. Fixer le
panneau avant à l’aide des vis, puis alimenter la machine.
- Quand l’appareil est conguré pour la gestion à distance, la télécommande est désactivée.
- Le déecteur ne peut être géré par la commande à distance.
- Dans ce mode la sonde air installée à bord du ventilo-convecteur est ignorée.
2.12 - CONNEXION AVEC COMMANDE À DISTANCE MURAL B0736 OU
MODBUS TIERCES PARTIES
- Raccorder les câbles provenant de la connexion « A B » de la commande B0736
avec les ls du bornier à vis branché au couvercle du tableau en ayant soin
de respecter la polarité, câble jaune « A » et câble orange « B », en terminant
l’unité la plus lointaine avec la résistance de 120 Ohm, fournie.
- Activer la conguration à distance (paragraphe « 2.14 », paramètre « CF »
conguration).
- Toutes les commandes « » seront désactivée et la mention
« rE » s’achera sur l’écran a chacune de leur activation.
-
L’indicateur « » ache le mode de fonctionnement choisi et les indicateurs «
», « », « » et « » activeront les vitesses de ventilation program-
mées.
- En ce qui concerne les fonctions et les congurations voir les instructions de
la commande B0736.
