Bi2 Wall TR
ΕΛΛΗΝΙΚΑ
EL - 13
2.11.b - Είσοδος επαφής παρουσίας
Στους ακροδέκτες “A” και “B” των εσωτερικών υποδοχών,
(εικ. 15) είναι δυνατό να συνδεθεί καθαρή
σύνδεση, χωρίς τάση, ενός πιθανού αισθητήρα παρουσίας (δεν παρέχεται) ο οποίος όταν κλείνει η
συσκευή απενεργοποιείται (σε αναμονή εργοστασιακής ρύθμισης).
Είναι δυνατόν, στο εργοστάσιο ή σε πιστοποιημένο κέντρο εξυπηρέτησης με αίτημα του πελάτη, να
αλλάξει αυτή η ρύθμιση ώστε το κλείσιμο της επαφής να αυξάνεται αυτόματα (σε ψύξη) ή να μειώνεται (σε
θέρμανση) η επιλεγμένη θερμοκρασία περιβάλλοντος όπως επιλέγεται συγκεκριμένα στη «Λειτουργία
Economy».
Γιαναχρησιμοποιήσετεαυτήτηλειτουργίαβεβαιωθείτεπωςοιακροδέκτες«Α»και«Β»είναι
συνδεδεμένοιστησύνδεση“X8”.
Δεν είναι δυνατή η σύνδεση της εισόδου παράλληλα με άλλες ηλεκτρονικές
πλακέτες·χρησιμοποιήστεξεχωριστέςεπαφές.
Για τη σύνδεση του αισθητήρα παρουσίας είναι απαραίτητη η χρήση καλωδίου διπλής μόνωσης με
ελάχιστη διατομή 2x0,5 mm
2
και μέγιστο μήκος 20 m. Αυτή η σύνδεση πρέπει να είναι ξεχωριστή από τη
γραμμή ηλεκτρικής τροφοδοσίας της συσκευής.
2.11.c - Τοποθέτηση ακροδεκτών
α. Βιδώστε τους ακροδέκτες(31) στο στήριγμα (32) με τις βίδες (32a) (εικ.17).
β. Τοποθετήστε το στήριγμα (32) μαζί με τους ακροδέκτες (31) στα πλάγια της συσκευής στα σημεία των
οπών εγκατάστασης.
γ. Βιδώστε το στήριγμα (32) στη συσκευή με τις βίδς (32b) (εικ.17).
δ. Συνδέστε το καλώδιο γείωσης στη δομή της συσκευής χρησιμοποιώντας τη βίδα (x) και τη ροδέλα (y) που
παρέχονται (ελάχιστη δύναμη βιδώματος 4 N) (εικ.18).
ε. Επανατοποθετήστε το καπάκι (31b) του κουτιού (31) και βιδώστε τις βίδες (31a) (εικ.19).
ζ. Επανατοποθετήστε τα πλάγια της συσκευής όπως περιγράφεται στην προηγούμενη παράγραφο.
Επανατοποθετήστε το εμπρόσθιο κάλυμμα προσέχοντας να συνδέσετε την επαφή της οθόνης. Σταθεροποι-
ήστε το εμπρόσθιο πάνελ με τις βίδες και τροφοδοτήστε τη μηχανή.
-Ότανημονάδαέχειρυθμιστείγιααπομακρυσμένοέλεγχοτοτηλεχειριστήριοαπενεργοποιείται.
-Δενείναιδυνατήηρύθμισηπτερυγίουμεαπομακρυσμένοχειριστήριο.
-Σεαυτήτηλειτουργίαοαισθητήραςαέραπουβρίσκεταιστονθερμοπομπόδενείναιενεργός.
2.12 -

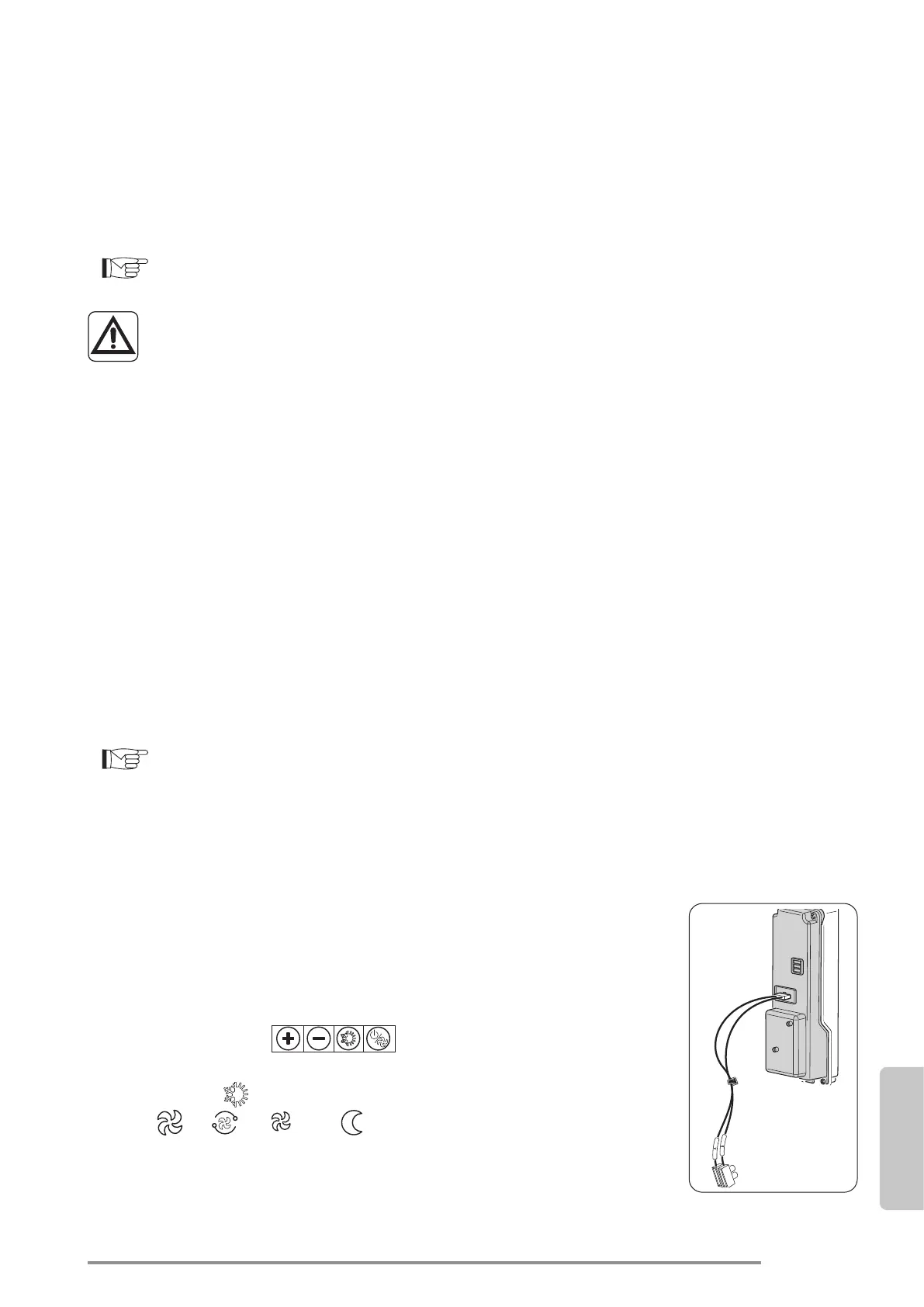

ΣΥΝΔΕΣΗ ΜΕ ΕΝΣΥΡΜΑΤΟ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ B0736 Ή MODBUS ΤΡΙΤΩΝ
- Συνδέστε τα καλώδια από τη σύνδεση “A B” του πίνακα ελέγχου B0736
με τα σχετικά καλώδια στην κλέμα συνδεδεμένη με το καπάκι του πίνακα
προσέχοντας ώστε η πολικότητα να είναι σωστή, το κίτρινο καλώδιο “A” και
το πορτοκαλί καλώδιο “B”, τελειώνοντας την πιο απομακρυσμένη μονάδα με
120 Ohm, που παρέχεται.
- Ενεργοποιήστε την ρύθμιση Απομακρυσμένο (παράγραφος “2.14”, παράμετρος
“CF” ρύθμισης).
- Όλες οι εντολές “ ” θα είναι απενεργοποιημένες και στην
οθόνη θα εμφανιστεί η ένδειξη «rE» σε κάθε ενεργοποίησή τους.
- Ο δείκτης “ ” εμφανίζει τη λειτουργία επιλεγμένης λειτουργίας και οι δείκτες
“ ”, “ ”, “ ” και “ ” τις ταχύτητες ανεμιστήρα.
- Όσο αφορά στις λειτουργίες και τις ρυθμίσεις δείτε τις οδηγίες χειριστηρίου
B0736.
