Bi2 Wall TR
NEDERLANDS
NL - 13
2.11.b - Ingang aanwezigheidscontact
Het potentiaalvrije contact van een eventuele aanwezigheidssensor (niet geleverd) kan worden
aangesloten op de aansluitklemmen “A” en “B” (afb. 15) van het interne klemmenbord. Het apparaat
wordt gedeactiveerd als dit contact sluit (in de fabriek is deze functie ingesteld op stand-by).
Op aanvraag van de klant kan deze functie in de fabriek of door een erkend servicecentrum worden
aangepast, zodat de geselecteerde omgevingstemperatuur bij het sluiten van het contact automatisch
wordt verhoogd (bij het koelen) of verlaagd (bij het verwarmen) met een specieke waarde “Economy-
functie”.
Controleer of de aansluitklemmen “A” en “B” op de connector “X8” zijn aangesloten om deze
functie te kunnen gebruiken.
De ingang kan niet parallel worden aangesloten op de ingang van andere kaarten.
Gebruik echter aparte contacten.
Gebruik een kabel met dubbele isolatie, een minimale doorsnede van 2x0,5 mm
2
en een lengte van
maximaal 20 m voor de aansluiting van de aanwezigheidssensor. Deze aansluiting moet gescheiden
worden gehouden van de elektrische voeding van het apparaat.
2.11.c - Positionering klemmenstrook
a. Schroef de klemmenstrook (31) vast op de beugel (32) met gebruik van de schroeven (32a) (afb.17).
b. Breng de beugel (32) compleet met klemmenstrook (31) in positie op de zijde van het apparaat die
overeenkomt met de montagegaten.
c. Schroef de beugel (32) op het apparaat met gebruik van de schroeven (32b) (afb.17).
d. Sluit de aardkabel aan op de structuur van het apparaat met de geleverde schroef (x) en de geleverde
onderlegring (y) (minimaal aandraaimoment 4 N) (afb.18).
e. Plaats het deksel (31b) terug op de doos (31) en draai de schroeven (31a) vast (afb.19).
f. Hermonteer de zijpanelen van het apparaat zoals in de vorige paragraaf is beschreven.
Zijn de handelingen klaar, plaats het voorpaneel dan terug en zorg er daarbij voor dat de connector van het
display aangesloten wordt. Zet het voorpaneel vast met de schroeven en plaats de machine onder spanning.
- De afstandsbediening wordt uitgeschakeld als de unit gecongureerd is voor de besturing op
afstand.
- Met de besturing op afstand kan de ap niet worden aangestuurd.
- In deze modus wordt de luchtmeter op de ventilatorconvector niet in beschouwing genomen.

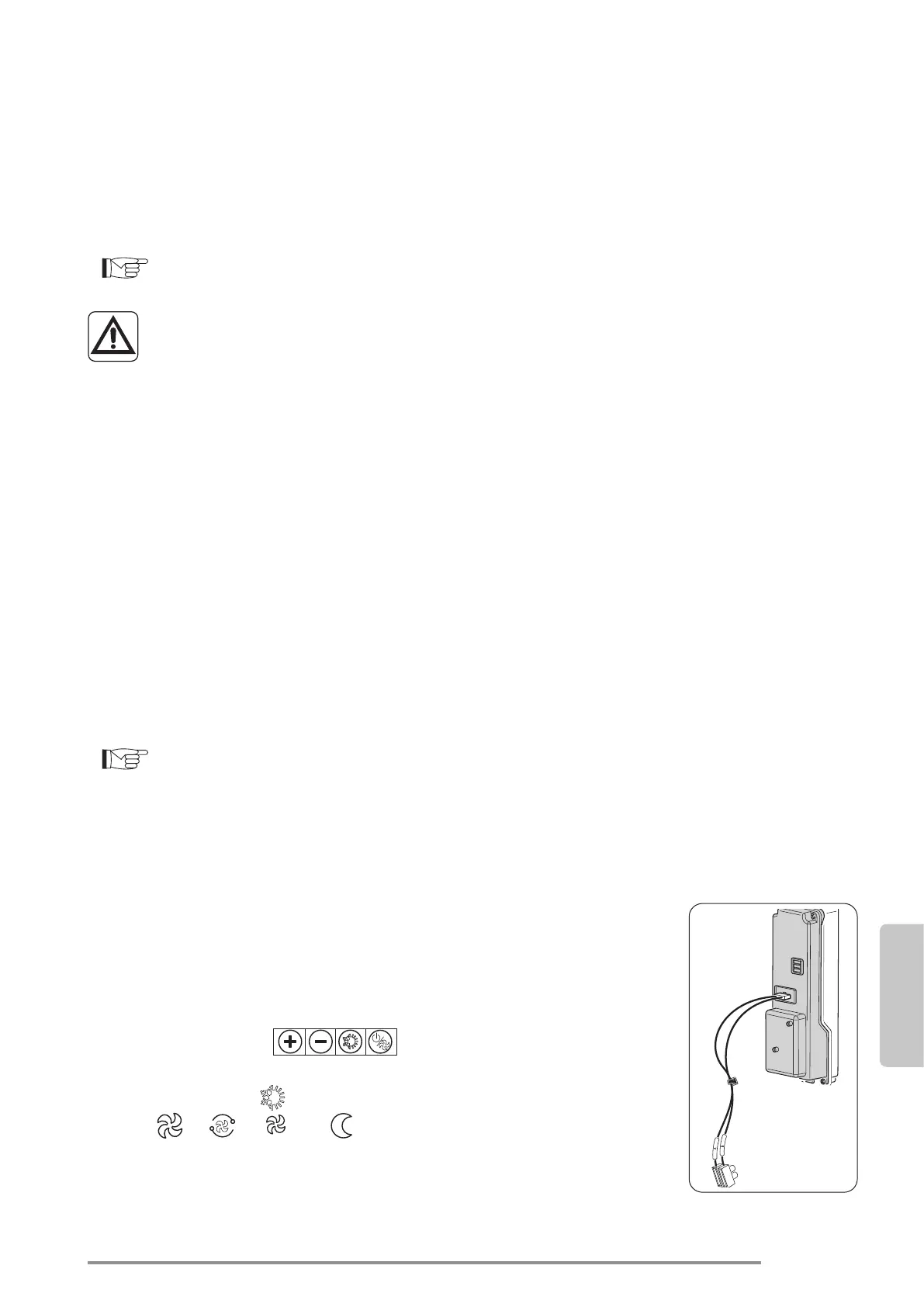

2.12 -
AANSLUITING MET DRAADBEDIENING B0736 OF MODBUS VAN DERDEN
- Sluit de kabels afkomstig van de verbinding “A B” van de bediening B0736
met de betreende draden aan op de elektrische verbindingsstrook die
aangesloten is op het deksel van het schakelbord, neem daarbij de polariteit
in acht, geel kabeltje “A” en oranje kabeltje “B”, en sluit de verst geplaatste
unit af met de geleverde weerstand van 120 Ohm.
-
Activeer de conguratie Remote (paragraaf “2.14”, conguratieparameter “CF”).
- Alle bedieningen “ ” worden uitgeschakeld en elke keer dat
ze geactiveerd worden, wordt “rE” op het display weergegeven.
- De aanduiding “ ” geeft de gekozen werking aan, terwijl de aanduidingen
“ ”, “ ”, “ ” en “ ” de ingestelde ventilatiesnelheden aangeven.
- Raadpleeg de gebruiksaanwijzing van de bediening B0736 voor de werking
en de instellingen.
