Bi2 Wall TR
DEUTSCH
DE - 13
2.11.b - Eingang Anwesenheits-Kontakt
An die Klemmen „A“ und „B“ der inneren Klemmenleiste (Abb. 15) kann der spannungslose Kontakt
eines etwaigen Anwesenheitssensors (nicht im Lieferumfang enthalten) angeschlossen werden, bei
dessen Schließen das Gerät deaktiviert wird (Werkseinstellung: Standby).
Es ist möglich, im Werk oder beim Kundendienst nach vorheriger Anfrage des Kunden, diese Funktion
derart zu ändern, dass bei Schließen des Kontakts automatisch die gewählte Raumtemperatur um einen
spezischen Wert „Spar-Funktion“ erhöht (bei Kühlung) oder verringert (bei Heizung) wird.
Um diese Funktion zu nutzen, kontrollieren, dass die Klemmen „A“ und „B“ an den Anschluss
„XB“ angeschlossen sind.
Es ist nicht möglich, den Eingang parallel zu den anderer Platinen anzuschließen;
getrennte Kontakte verwenden.
Für den Anschluss des Anwesenheitssensors ist ein zweifach isoliertes Kabel mit Mindestquerschnitt 2x0,5
mm² und Höchstlänge von 20 m zu verwenden. Diese Verbindung getrennt von der Versorgungsleitung
des Geräts halten.
2.11.c - Platzierung der Klemmleiste
a. Die Klemmleiste (31) an den Bügel (32) mittels der Schrauben (32a) schrauben (Abb. 17).
b. Den Bügel (32) samt der Klemmleiste (31) auf der Seite des Geräts auf der Höhe der Montagebohrungen
platzieren.
c. Den Bügel (32) an das Gerät mittels der Schrauben (32b) anschrauben (Abb. 17).
d. Das Erdkabel an das Gerätechassis mittels der der Schraube (x) und der Unterlegescheibe (y) anschließen
Mindestschraubkraft 4 N) (Abb. 18).
e. Den Deckel (31b) der Dose (31) wieder anbringen und die Schrauben (31a) einschrauben (Abb. 19).
f. Die Seiten des Geräts, wie im vorherigen Absatz beschrieben, wieder anbringen.
Die vordere Abdeckung wieder anbringen und dabei darauf achten, den Stecker des Displays anzuschließen.
Die Abdeckung mit den Schrauben befestigen und das Gerät mit Strom versorgen.
- Ist das Gerät für Remote-Betrieb konguriert, wird die Fernbedienung außer Betrieb gesetzt.
- Die Klappe kann nicht von der Remote-Steuerung aus betätigt werden.
- In diesem Betriebs-Modus wird die an Bord des Geräts installierte Luftsonde ignoriert.

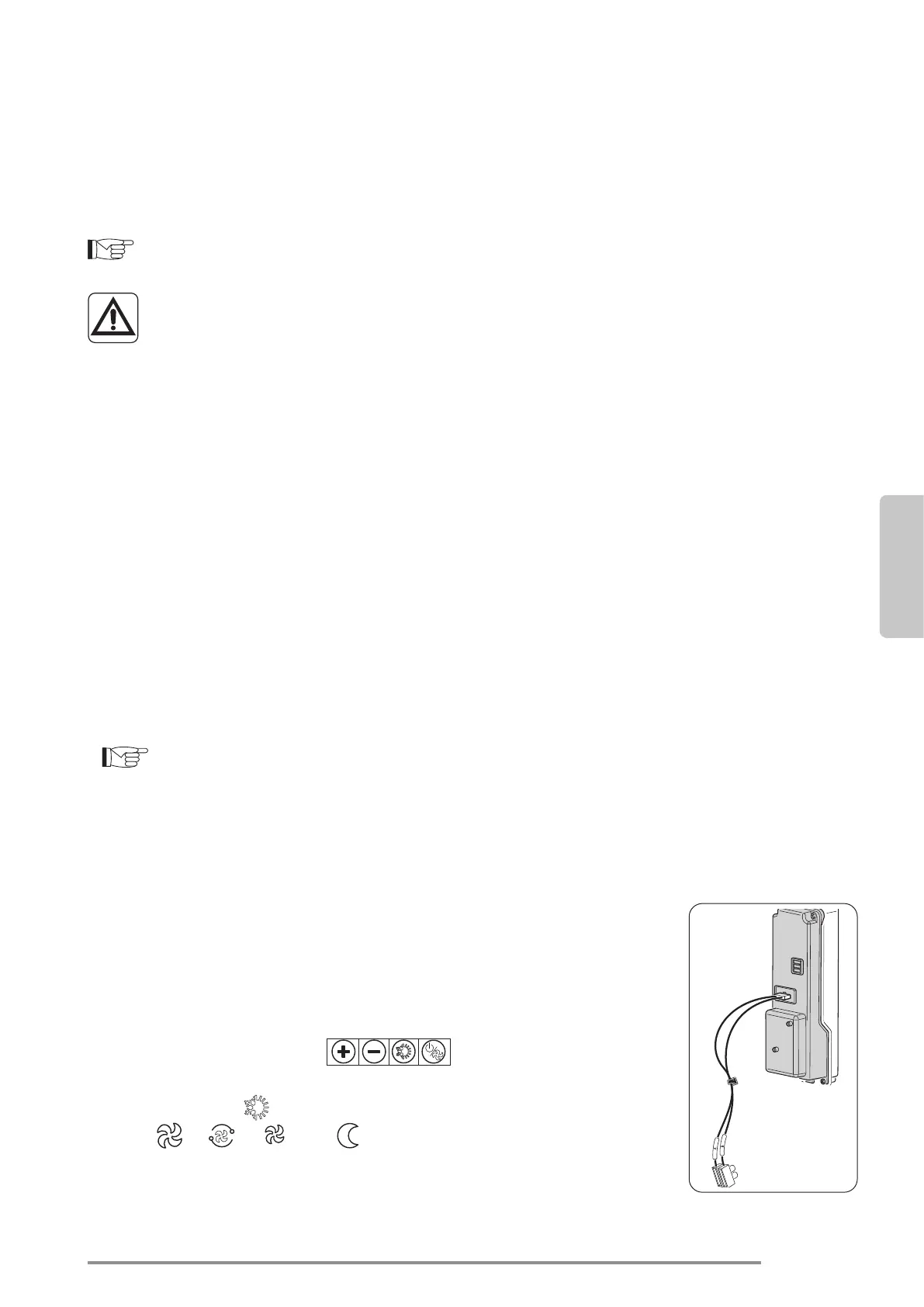

2.12 - ANSCHLUSS MIT KABEL-FERNBEDIENUNG B0736 ODER MODBUS VON
DRITTANBIETERN
- Die vom Anschluss „A B“ der Steuerung B0736 kommenden Kabel mit den
entsprechenden Leitern auf der mit dem Deckel des Schaltkastens verbundenen
Lüsterklemme verbinden, dabei die Polarität beachten, gelber Leiter „A“ und
orangefarbener Leiter „B“, und das am weitesten entfernte Gerät mit dem
mitgelieferten Widerstand zu 120 Ohm abschließen.
- Die Konguration Remote (Absatz „2.14“, Parameter „CF“ Kongurierung)
freigeben.
- Sämtliche Bedienungen „ “ werden gesperrt und auf dem
Display erscheint der Schriftzug „rE“ bei jeder ihrer Betätigung.
- Die Anzeige „ “ gibt den gewählten Betriebsmodus und die Anzeigen
„ “, „ “, „ “ und „ “ die eingestellten Lüftergeschwindigkeiten an.
- Was die Funktionen und Einstellungen betrit, siehe die Anleitung der Steu-
erung B0736.
