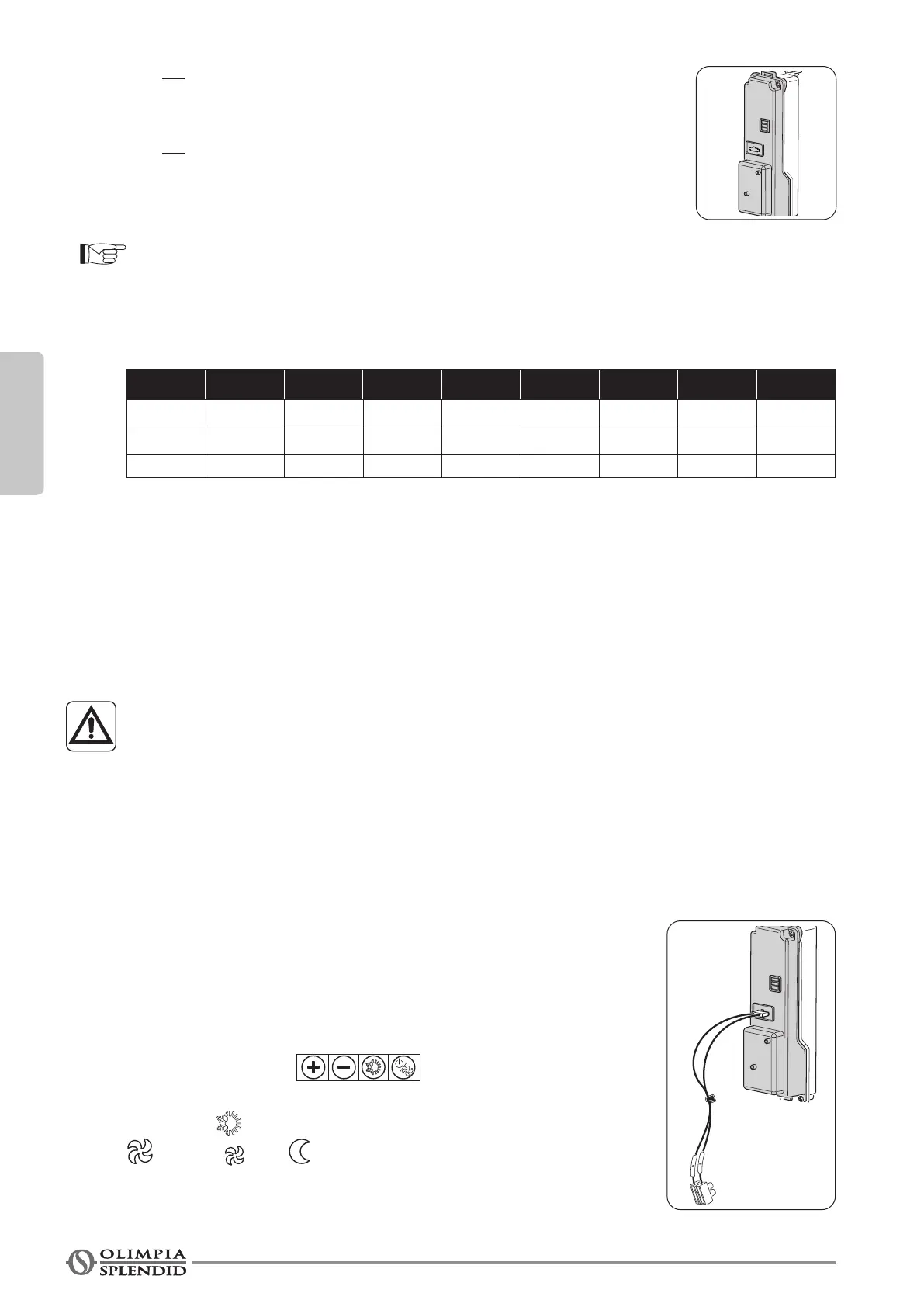

FRANÇAIS
FR - 14
J3. ON : pour les appareils à monter dans des installations à 2 tuyaux : la carte
est congurée pour la gestion d’une seule vanne d’eau pour le fonctionnement
d’été (refroidissement) et d’hiver (chauffage).
J3. ON : pour les appareils à monter dans des installations à 4 tuyaux : la carte
est congurée pour la gestion de deux vannes d’eau pour le fonctionnement
d’été (refroidissement) et d’hiver (chauffage).
Les trois sélecteurs peuvent être positionnés dans toutes les combinaisons possibles car les
fonctions respectives sont indépendantes l’une de l’autre.
Au moment de chaque rallumage l’écran afche pendant 5 secondes le codage correspondant au
réglage des sélecteurs internes :
D1 C0 C1 C2 C3 C4 C5 C6 C7
J1 OFF OFF OFF OFF ON ON ON ON
J2 OFF OFF ON ON OFF OFF ON ON
J3 OFF ON OFF ON OFF ON OFF ON
2.11.b - Entrée du contact présence
Les bornes « A » et « B » (g. 20) peuvent être utilisées pour connecter le contact sans potentiel d’un
détecteur de présence (non inclus dans la fourniture), qui est désactivé lorsque l’appareil est désactivé
(mode veille réglé en usine).
À l’usine ou dans un centre d’assistance autorisé à la demande préalable du client, il est possible de
varier cette fonction de façon qu’à la clôture du contact, la température ambiante sélectionnée est
automatiquement augmentée (en refroidissement) ou diminuée (en chauffage) d’une valeur spécique
« Fonction Economy ».
Il est possible de relier l’entrée en parallèle avec celle d’autres cartes électroniques ;
utiliser des contacts séparés.
Pour le raccordement au capteur de présence, il est nécessaire d’utiliser un câble double isolation avec
une section minimale de 2x0,5 mm
2
et une longueur maximale de 20 m. Tenir ce raccordement distinct
de la ligne d’alimentation électrique de l’appareil.
2.12 - CONNEXION AVEC COMMANDE À DISTANCE MURAL B0736 OU
MODBUS TIERCES PARTIES
- Raccorder les câbles provenant de la connexion « A B » de la commande B0736
avec les ls du bornier à vis branché au couvercle du tableau en ayant soin
de respecter la polarité, câble jaune « A » et câble orange « B », en terminant
l’unité la plus lointaine avec la résistance de 120 Ohm, fournie.
- Activer la conguration à distance (paragraphe « 2.14 », paramètre « CF »
conguration).
- Toutes les commandes « » seront désactivée et la mention
« rE » s’afchera sur l’écran a chacune de leur activation.
-
L’indicateur « » afche le mode de fonctionnement choisi et les indicateurs «
», « A », « » et « » activeront les vitesses de ventilation programmées.
- En ce qui concerne les fonctions et les congurations voir les instructions de
la commande B0736.
