Bi2 Air TR

PORTOGUÊS

PT - 15

2.12.a - Montagem e conexões para modelos com consola encastrada

Assim que as operações de ligação e a eventual conguração tiverem sido concluídas, feche o quadro

elétrico utilizando os parafusos removidos anteriormente.

Reposicione o painel frontal, tendo o cuidado de ligar o conector do ecrã. Fixe o painel frontal com os

parafusos e, em seguida, ligue a máquina.

-Quandoaunidadeestáconguradaparagestãoremota,ocontroloremotoédesativado.

  -Oapnãopodesergeridoapartirdocontroloremoto.

- Neste modo, a sonda de ar instalada a bordo do ventiloconvector é ignorada.

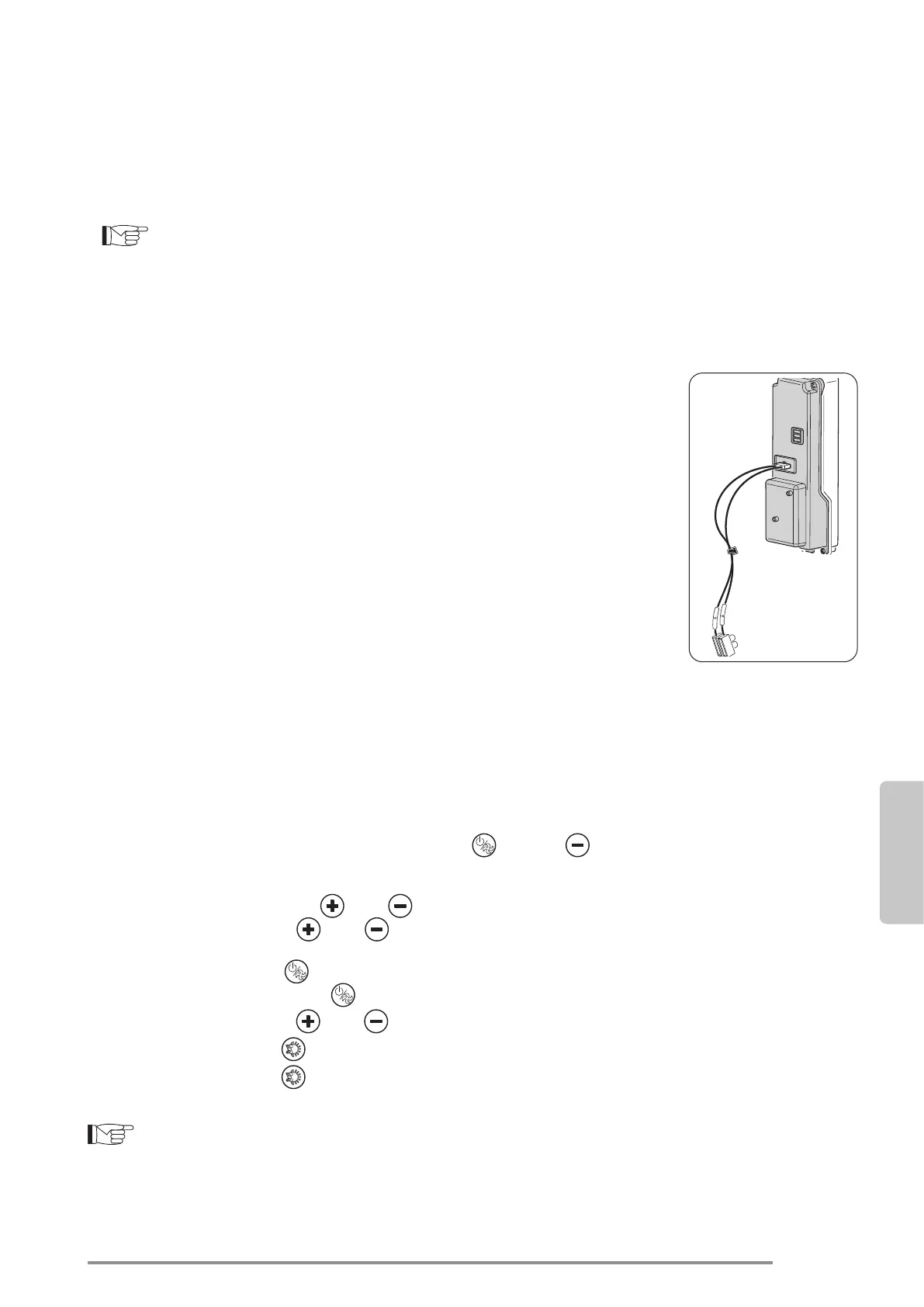

2.13 - CONEXÃO COM SIOS CONTROL

- Conecte os cabos provenientes da conexão “A B” de SIOS CONTROL com

os respetivos os no mammut ligado à tampa do quadro, tendo o cuidado de

respeitar a polaridade, terminando a unidade mais afastada com a resistência

de 120 Ohm, fornecida.

- Habilite a conguração Autónomo (parágrafo “2.14”, parâmetro “CF” congu-

ração).

- Congure o tipo de protocolo ASCII se o SIOS CONTROL prever B0863 ou

RTU se SIOS CONTROL não prever B0863 (parágrafo “2.14”, parâmetro “bU”

conguração).

- Congure o endereço; cada dispositivo deve ter um endereço diferente de

todas as outras unidades conectadas no mesmo BUS (parágrafo “2.14”,

parâmetro “Ad” conguração).

- No que diz respeito à montagem das ligações, proceda de acordo com as

instruções descritas nos parágrafos anteriores.

2.14 - CONFIGURAÇÃO SOFTWARE DA PLACA

Proceda conforme explicado em seguida:

a. Conecte a alimentação elétrica e certique-se que esta esteja num qualquer modo, exceto no modo de

espera.

b. No painel de comandos, pressione os botões “ ” (T2) e “ ” (T1) por pelo menos 5 segundos, até

que seja emitido um bipe.

c. O ecrã exibe a referência ao parâmetro

d. Percorra com as teclas “ ” ou “ ” (T1) até seleccionar o parâmetro pretendido

e. Pressione as teclas “ ” ou “ ” (T1) para percorrer a lista de parâmetros: CF -> bU -> Ad -> Fa ->

Po -> co -> CF -> …

f. Pressione a tecla “ ” (T2) para aceder ao valor

g. Solte e pressione a tecla “ ” (T2) por mais de 3 segundos para alterar o valor (Ecrã intermitente)

h. Pressione as teclas “ ” ou “ ” (T1) para percorrer os possíveis valores dos parâmetros

i. Pressione a tecla “ ” (T3) para conrmar o valor

j. Pressione a tecla “ ” (T3) para sair da conguração ou esperar 20 segundos.

Remova e restaure a tensão de alimentação do sistema para ligar a unidade na

novaconguração.
