ESPAÑOL

ES - 14

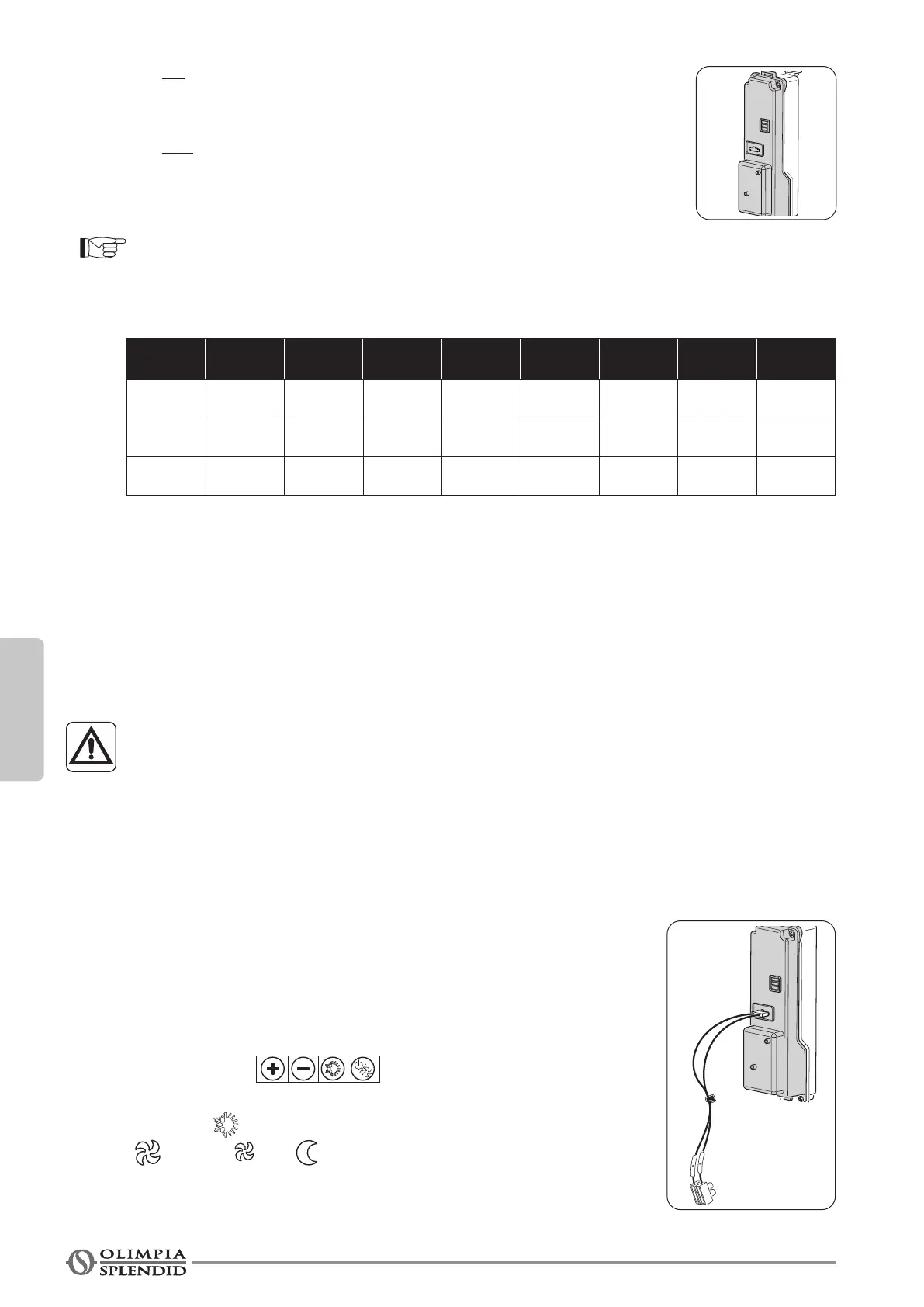

J3. ON: para aparatos que se deben instalar en sistemas de 2 tubos: la placa

es congurada para la gestión de una sola válvula de agua para el funcio-

namiento de verano (enfriamiento) e invernal (calentamiento).

J3. OFF: para aparatos que se deben instalar en sistemas de 4 tubos: la placa es

congurada para la gestión de dos válvulas de agua, para el funcionamiento

de verano (enfriamiento) y una para el funcionamiento para (calentamiento).

Los tres selectores se pueden posicionar en todas las combinaciones posibles en cuanto las

respectivas funciones son independientes la una de la otra.

A cada arranque, la pantalla visualiza durante 5 segundos la codicación correspondiente a la congu-

ración de los selectores internos:

D1 C0 C1 C2 C3 C4 C5 C6 C7

J1 OFF OFF OFF OFF ON ON ON ON

J2 OFF OFF ON ON OFF OFF ON ON

J3 OFF ON OFF ON OFF ON OFF ON

2.11.b - Entrada contacto presencia

A los terminales “A” y “B”, de la caja de terminales interna, (g. 20) es posible conectar el contacto li-

bre, no con tensión, de un posible sensor de presencia (no suministrado) al cierre del cual el aparato se

desactiva (el modo de espera es el ajuste de fábrica).

Es posible, en fábrica o a través de un centro de asistencia autorizado bajo petición anterior del cliente,

cambiar esta función de manera que, al cierre del contacto, aumenta (en enfriamiento) o disminuye (en

calentamiento) automáticamente la temperatura ambiente seleccionada en un valor especíco “Función

Economy”.

No es posible conectar la entrada en paralelo a la entrada de las otras placas

electrónicas; utilice contactos separados.

Para la conexión al sensor de presencia, es necesario utilizar el cable de doble aislamiento con sección

mínima 2x0,5 mm

y longitud máxima de 20 m.

Mantenga esta conexión separada de la línea de suministro eléctrico del aparato.

2.12 - CONEXIÓN CON MANDO REMOTO DE CABLE B0736 O MODBUS DE

TERCEROS

- Conecta los cables que vienen de la conexión “A B” del mando B0736 con

los respectivos cables en el mamut conectado a la tapa del cuadro, teniendo

cuidado de respectar las polaridades, cable amarillo “A” y cable naranja “B”,

conectando la unidad más alejada con la resistencia de 120 Ohm, suminis-

trada con el aparato.

Habilite la conguración Remoto (párrafo “2.14”, parámetro “CF” conguración).

- Todos los mandos “ ” se deshabilitan y en la pantalla aparece

el mensaje "rE" cada vez que se activen.

- El indicador “ ” visualiza el modo de funcionamiento elegido y los indicadores

“ ”, “ A ”, “ ” y “ ” y las velocidades de ventilación conguradas.

- Con respecto a las funcionalidades y conguraciones, véase a las instruccio-

nes del mando B0736.
