MANUEL D’INSTALLATION
INSTALLATION
2121
Branchement électrique
!
AVERTISSEMENT
Risque d’électrocution. Le raccordement électrique doit être effectué
par du personnel qualifi é conformément aux codes et aux standards
en vigueur. Avant d’effectuer le branchement, coupez l’alimentation
électrique au panneau de distribution et verrouillez-le pour éviter une
mise en marche accidentelle.

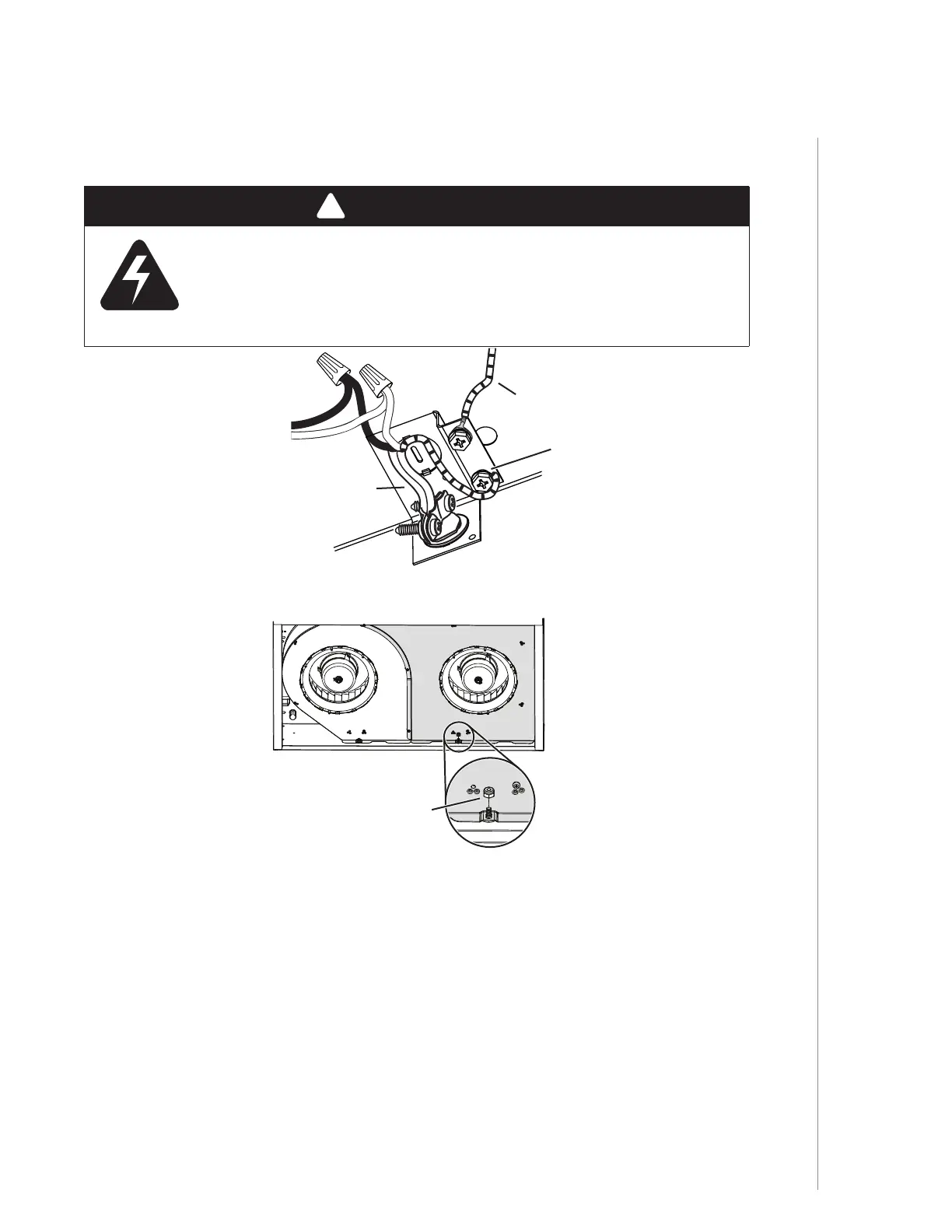

FIL DE MISE
À LA TERRE
DES MOTEURS
CÂBLE ÉLECTRIQUE
DE LA MAISON
VIS DE MISE
À LA TERRE
1 ] Connecter le câble électrique de la maison avec les fils de la hotte : le fil NOIR au fil NOIR, le
fil BLANC au BLANC et le fil VERT ou fil dénudé à la vis VERTE de mise à la terre.
2 ] Remettre en place le couvercle du ventilateur (en gris dans l’illustration ci-dessus) à l’aide des 7 vis
et de l’écrou retirés précédemment à l’étape 4 en page 10. Porter attention à l’emplacement
de la vis 1, à partir de l’arrière de la hotte, elle doit être installée à droite de l’écrou (voir le
médaillon).
1
2
3
45
6
7
ARRIÈRE DE
LA HOTTE
Installation des filtres
Installation avec conduits seulement :
Remettre en place les filtres à graisses retirés à l’étape 3 en page 10 dans la section « Préparation
de la hotte ».
Installation en recirculation seulement :
Se procurer deux filtres de recirculation chez votre distributeur ou votre détaillant local (consulter
l’étiquette de spécification pour connaître le type de filtre). Installer le filtre de recirculation selon
les directives incluses avec celui-ci.
ÉCROU
1
