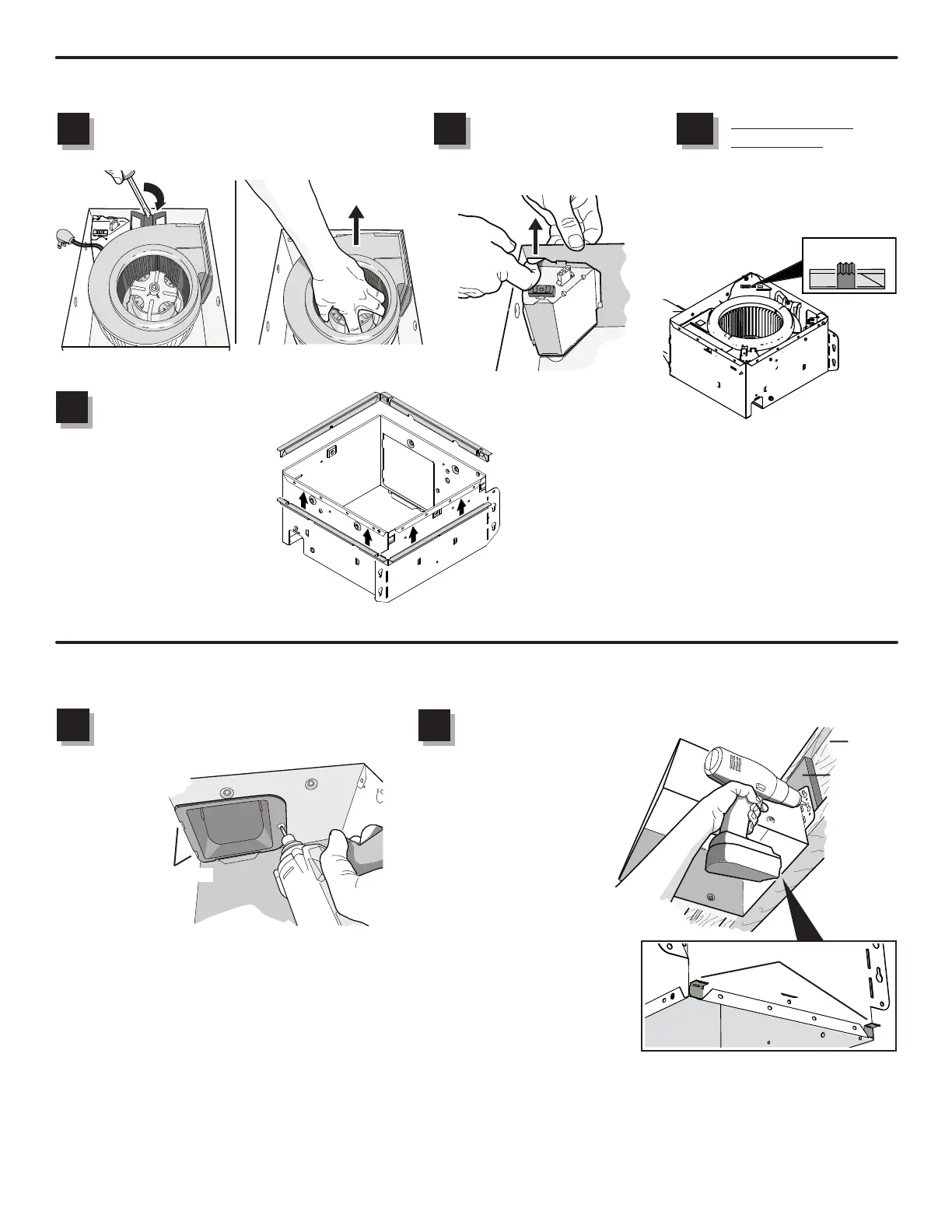

TOUS LES TYPES DE POSE
Retirez tous les matériaux d’emballage,
débranchez le ventilateur et retirez-le de
son boîtier.
1
2
Pour une rénovation -
passez à la page 7.
1
3
Certains modèles
uniquement :
Sélectionnez 50, 80 ou
110 CFM en fonction des
dimensions de la pièce et du
débit d’air souhaité.
50 80 110
1
5
Fixez le clapet/raccord de
conduit au boîtier du ventilateur.
Fixez le boîtier à la charpente du plafond.
ERGOT
Poussez le
raccord par
l’ouverture à partir
de l’intérieur du
boîtier.
Engagez les
ergots et fixez le
tout avec les vis
se trouvant dans
le sachet
de pièces.
Assurez-vous que le dessous du
boîtier affleure la surface finie
du plafond.
Pour un emplacement approprié,
utilisez le matériau de plafond de
13 mm (½ po) : Pliez les ergots du
boîtier (sur l’extérieur du boîtier)
pour qu’ils s’ajustent contre le bas
de la solive.
Fixez le boîtier avec des oreilles
de montage à l’aide des fixations
appropriées. Si vous fixez le boîtier
à une solive en « I », utilisez un bloc
de bois comme illustré.
NOUVELLE INSTALLATION
1
6
ERGOTS DU BOÎTIER
SOLIVE
EN « I »
BLOC DE
BOIS
1
4
Certains modèles
uniquement : Il est
possible de xer
une paire de brides
sur le boîtier si cela
est nécessaire ou
souhaité.
Emboîtez les deux pièces
de brides sous le bord
retourné du boîtier (sur les
quatre côtés).
Enlevez le panneau de
câblage du boîtier du
ventilateur (si déjà
installé).
