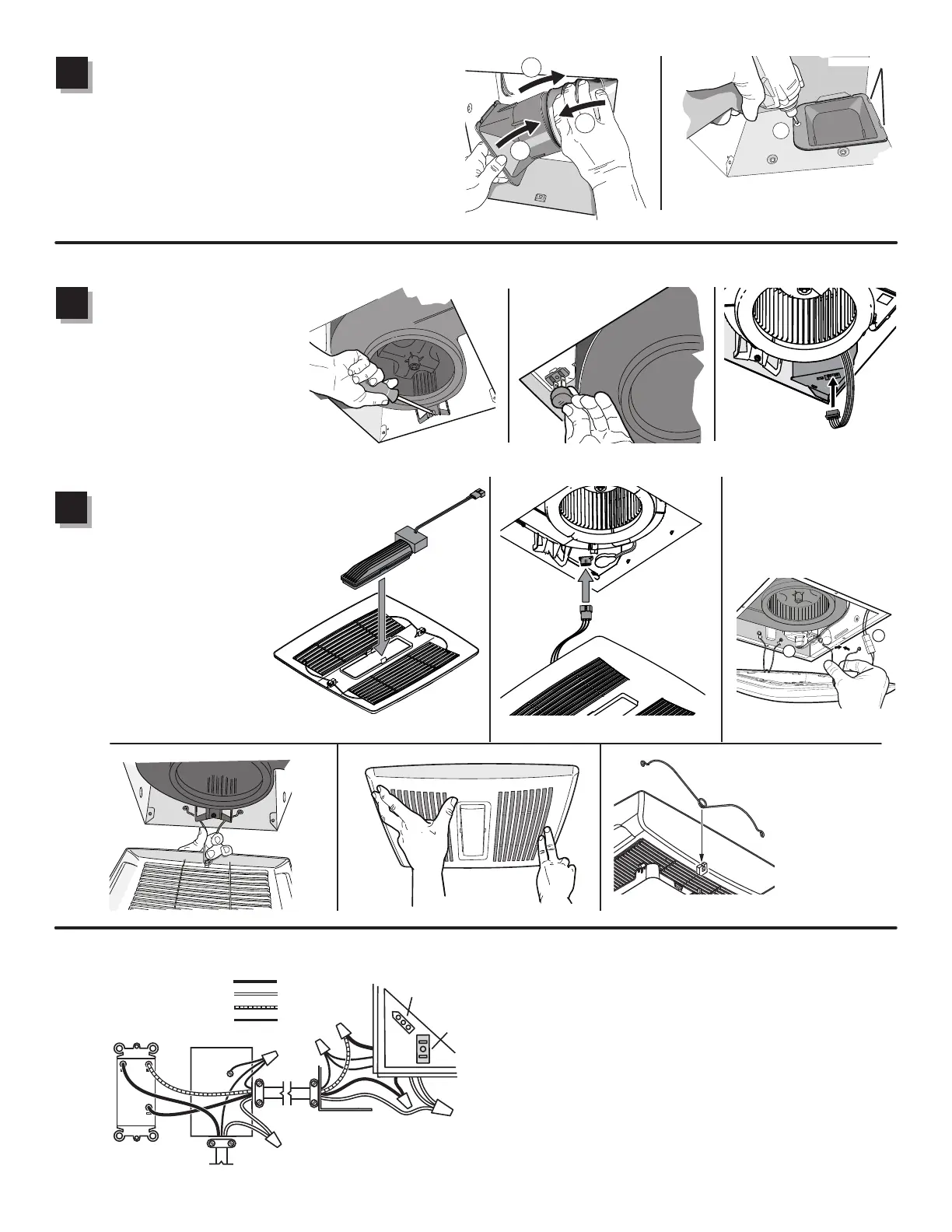

Instale la rejilla.
Ventilador / Luz DEL
SOLAMENTE:
Coloque a presión el módulo de la
luz en el interior de la rejilla. Nota: En
algunos modelos, es posible que el
módulo LED p12-ya esté instalado.
Conecte el módulo de la luz. Comprima
Instale el soplador.
Instale de nuevo el soplador
que quitó en el Paso 1. Asegure
el soplador con 2 tornillos de
la bolsa de piezas. Conecte el
soplador en el receptáculo negro.
Ventilador / Luz Serie Flex
TM
SOLAMENTE:
Conecte el enchufe
de 5 cables en el módulo del
controlador. LED Fan ONLY
Dependiendo del modelo, su rejilla puede ser diferente.
1
10
TODAS LAS INSTALACIONES
DIAGRAMA DE CABLEADO
CAJA DEL
INTERRUPTOR
LUZ
VENTILADOR
CONTROL DE
2 FUNCIONES
(se compra por separado)
BLANCO
NEGRO
ROJO
TIERRA
(desnudo)
PLACA DE CABLEADO
LÍNEA DE ENTRADA DE 120 VCA
RECEPTÁCULO
(VENTILADOR)
RECEPTÁCULO
(LUZ)
Si el resorte de la
rejilla se desprende
de la misma, vuelva
a colocarlo en su
lugar tal y como se
muestra.
1100262F
Conecte el conducto redondo de 4 pulg. (10 cm).
Tire del conducto existente a través de la abertura de
descarga de la cubierta y
péguelo con cinta al conector
del conducto.
Pase el conector/conducto de vuelta a
través de la abertura. Enganche las lengüetas y
fíjelas
con el tornillo incluido en la bolsa de piezas.
1
9
Continúe con el paso 10.
1
2
3
4
LENGÜETAS
Ventilador / Luz
Serie Flex
TM
SOLAMENTE
Ventilador / Luz
DEL
SOLAMENTE
los resortes de la rejilla e
introdúzcalos en las ranuras
del soplador. Empuje
la rejilla contra el cielo raso.
Modelos 791LEDM y
791LEDNTM SOLAMENTE:
Conecte la luz
y el
activador LED
.
1
2
