MANUAL DE INSTALACIÓN
INSTALACÍON
101010

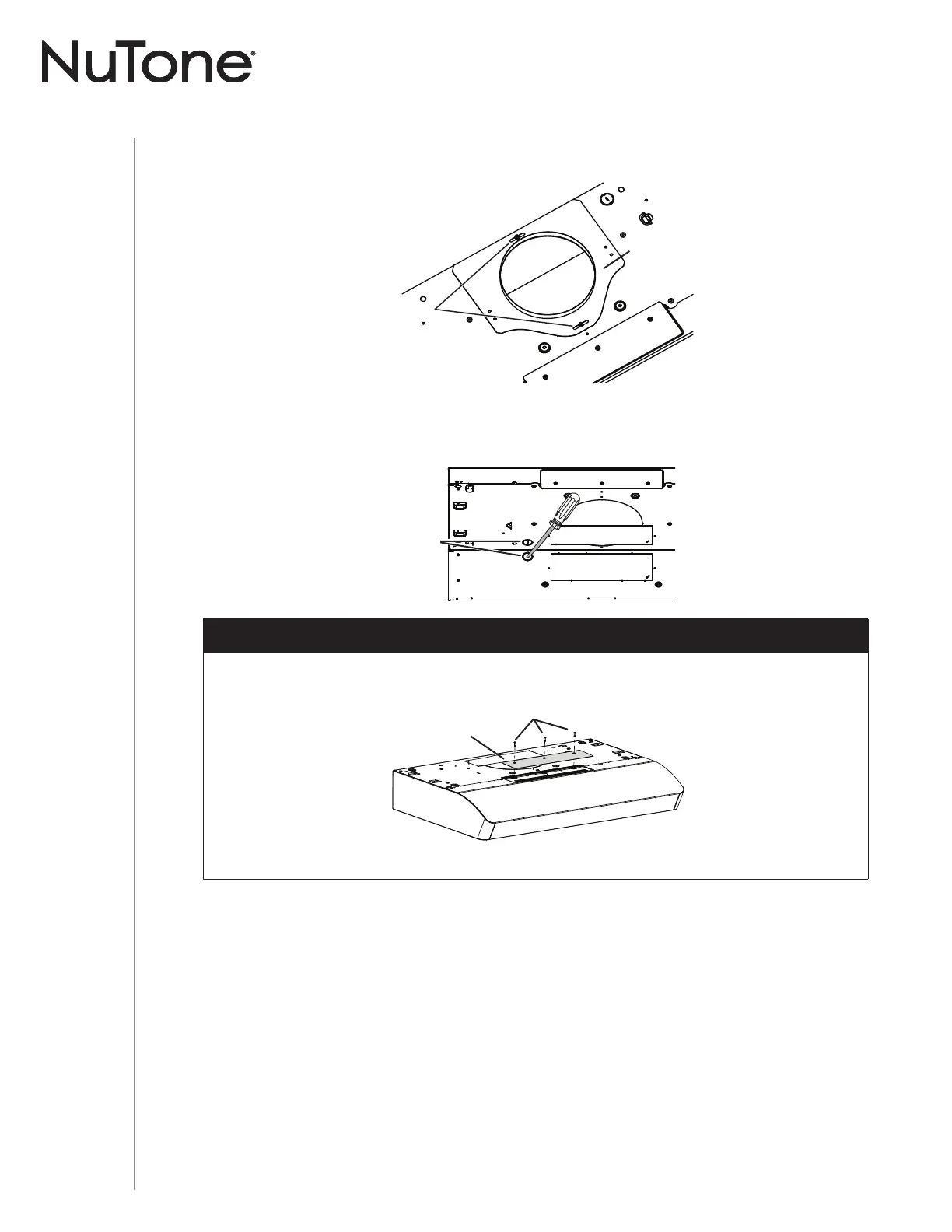

5 ] Retire la placa para conducto redondo de 7” de la parte superior trasera de la campana y
conserve los tornillos para usarlos posteriormente (véase la ilustración de abajo).
PLACA DE CUBIERTA
DE RECIRCULACIÓN
TORNILLOS
6 ] Retire la parte punzonada para el cable de alimentación eléctrica desde la parte superior
(salida vertical) o desde la parte trasera (salida horizontal) de la campana. Instale una
descarga de presión adecuada de 1/2” de diámetro (no incluida).
INSTALACIÓN SIN CONDUCTOS ÚNICAMENTE
7 ] Retire los 3 tornillos que sujetan la placa de cubierta de recirculación (parte sombreada
de la ilustración de abajo) a la campana. Deseche esta placa y los tornillos.
PARTE PUNZONADA
PARA EL CABLE DE
ALIMENTACIÓN ELÉCTRICA
2 TORNILLOS
PLACA PARA
CONDUCTO
REDONDO
DE 7”
