MANUEL D’INSTALLATION
INSTALLATION
11

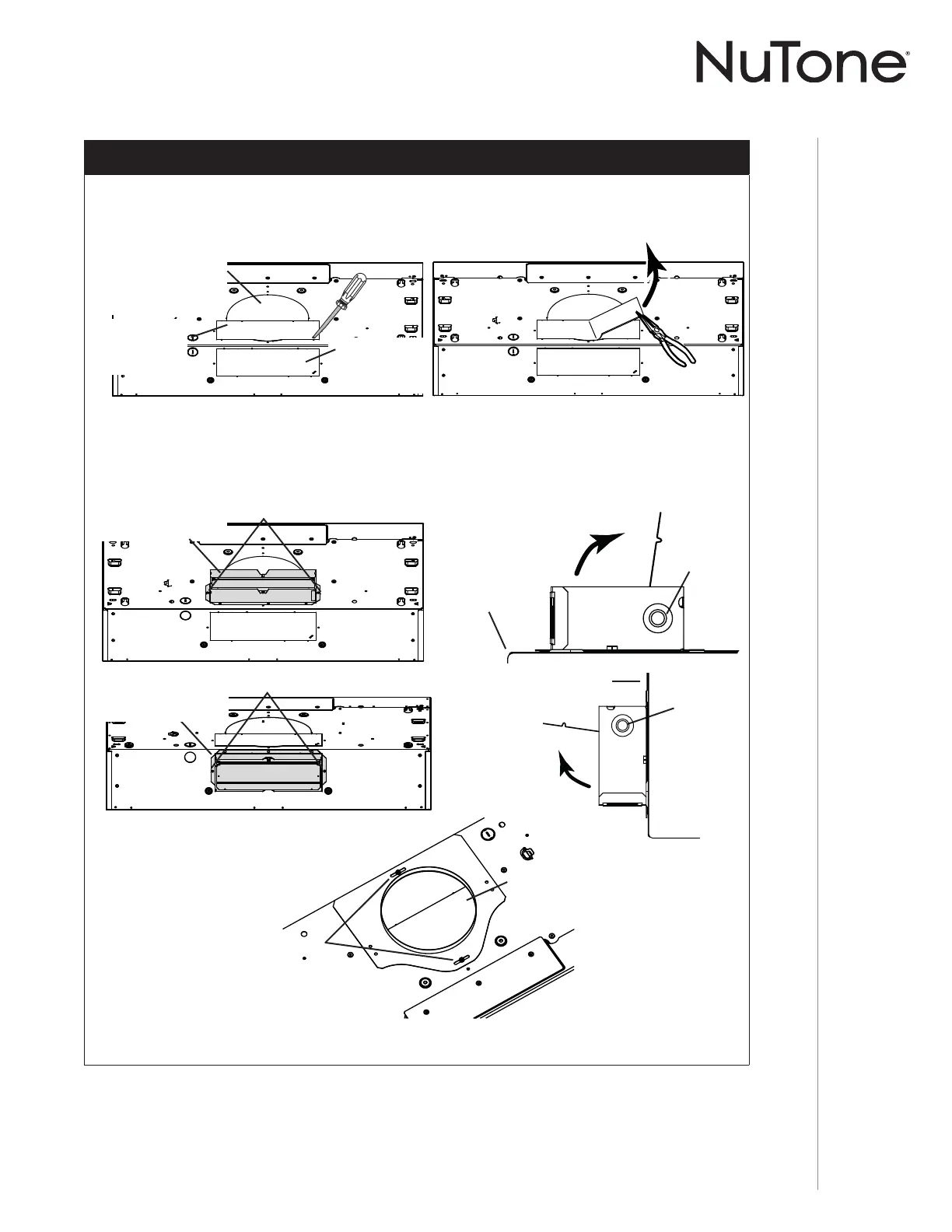

INSTALLATION AVEC CONDUITS SEULEMENT
TRUC : Glisser une petite longueur de conduit par dessus l’adaptateur/volet de 3¼ po x 10 po
(pour un conduit rectangulaire) ou de 7 po rond (pour un conduit rond) et sceller le joint à
l’aide de ruban adhésif d’aluminium pour faciliter le raccord avec le reste des conduits.
8 ] Retirer les ouvertures préamorcées de 3¼ po x 10 po verticale, 3¼ po x 10 po horizontale,
ou 7 po ronde selon le mode d’évacuation choisi (voir les Figures 1 A et 1 B).
NOTE : La plaque pour conduit rond de 7 po peut être glissée latéralement, jusqu’à 1/2 po
de chaque côté, pour s’ajuster à un conduit décentré.
HR0106
OUVERTURE
PRÉAMORCÉE DE 7 po
RONDE (retirer aussi
l’ouverture préamorcée
verticale)
OUVERTURE
PRÉAMORCÉE
VERTICALE DE
3¼ po x 10 po
OUVERTURE
PRÉAMORCÉE
HORIZONTALE
DE 3¼ po x 10 po
Figure 1 A
HJ0118
PLAQUE POUR
CONDUIT ROND
DE 7 po
VIS
Figure 3
HJ0119
ADAPTATEUR/VOLET
DE 3¼ po x 10 po
PIVOT DU
VOLET
VIS
HJ0120
Figure 2 A Figure 2 B
HR0113
Figure 1 B
HJ0122
PIVOT DU
VOLET
HJ0120
9 ] Installer l’adaptateur/volet de 3¼ po x 10 po sur le dessus OU à l’arrière de la hotte (en gris
dans la Figure 2 A ci-dessous; si un conduit de 3¼ po x 10 po est utilisé) ou la plaque pour
conduit rond de 7 po (si un conduit de 7 po rond est utilisé, voir la Figure 3) par-dessus
l’ouverture dégagée. Lorsqu’il est installé, l’adaptateur/volet de 3¼ po x 10 po doit s’ouvrir
comme il est indiqué à la Figure 2 B.
ADAPTATEUR/VOLET
DE 3¼ po x 10 po
VIS
REBORD
SUPÉRIEUR
ARRIÈRE DE
LA HOTTE
ARRIÈRE DE
LA HOTTE
