MANUEL D’INSTALLATION
INSTALLATION
19

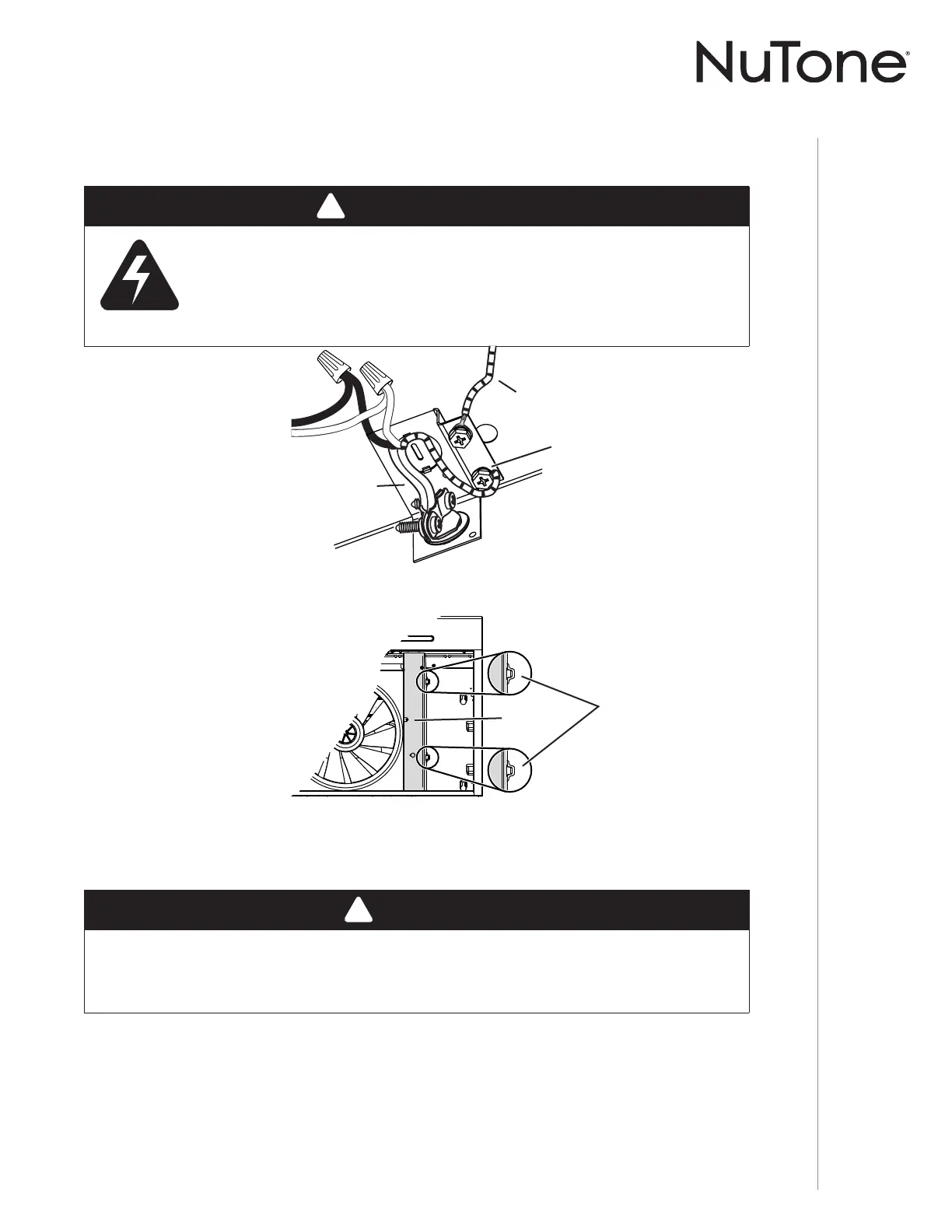

Branchement électrique
1 ] Connecter le câble électrique de la maison avec les fils de la hotte : le fil NOIR au fil NOIR, le
fil BLANC au BLANC et le fil VERT ou fil dénudé à la vis VERTE de mise à la terre.
!
AVERTISSEMENT
Risque d’électrocution. Le raccordement électrique doit être effectué
par du personnel qualifié conformément aux codes et aux standards
en vigueur. Avant d’effectuer le branchement, coupez l’alimentation
électrique au panneau de distribution et verrouillez-le pour éviter une
mise en marche accidentelle.
!
ATTENTION
S’assurer que les deux languettes du dessus interne de la hotte sont engagées dans
les fentes correspondantes du couvercle du compartiment électrique. Aussi, prendre
garde de ne pas pincer les fils lors de la remise en place du couvercle.
HD0741
VIS
HE0225
2 ] Remettre en place le couvercle du compartiement électrique et le fixer à la hotte avec sa vis
de retenue.
FIL DE MISE
À LA TERRE
DU MOTEUR
CÂBLE ÉLECTRIQUE
DE LA MAISON
VIS DE MISE
À LA TERRE
LANGUETTES
DU DESSUS
INTERNE DE
LA HOTTE
ENGAGÉES
DANS LES
FENTES DU
COUVERCLE DU
COMPARTIMENT
ÉLECTRIQUE.
