MANUAL DE INSTALACIÓN

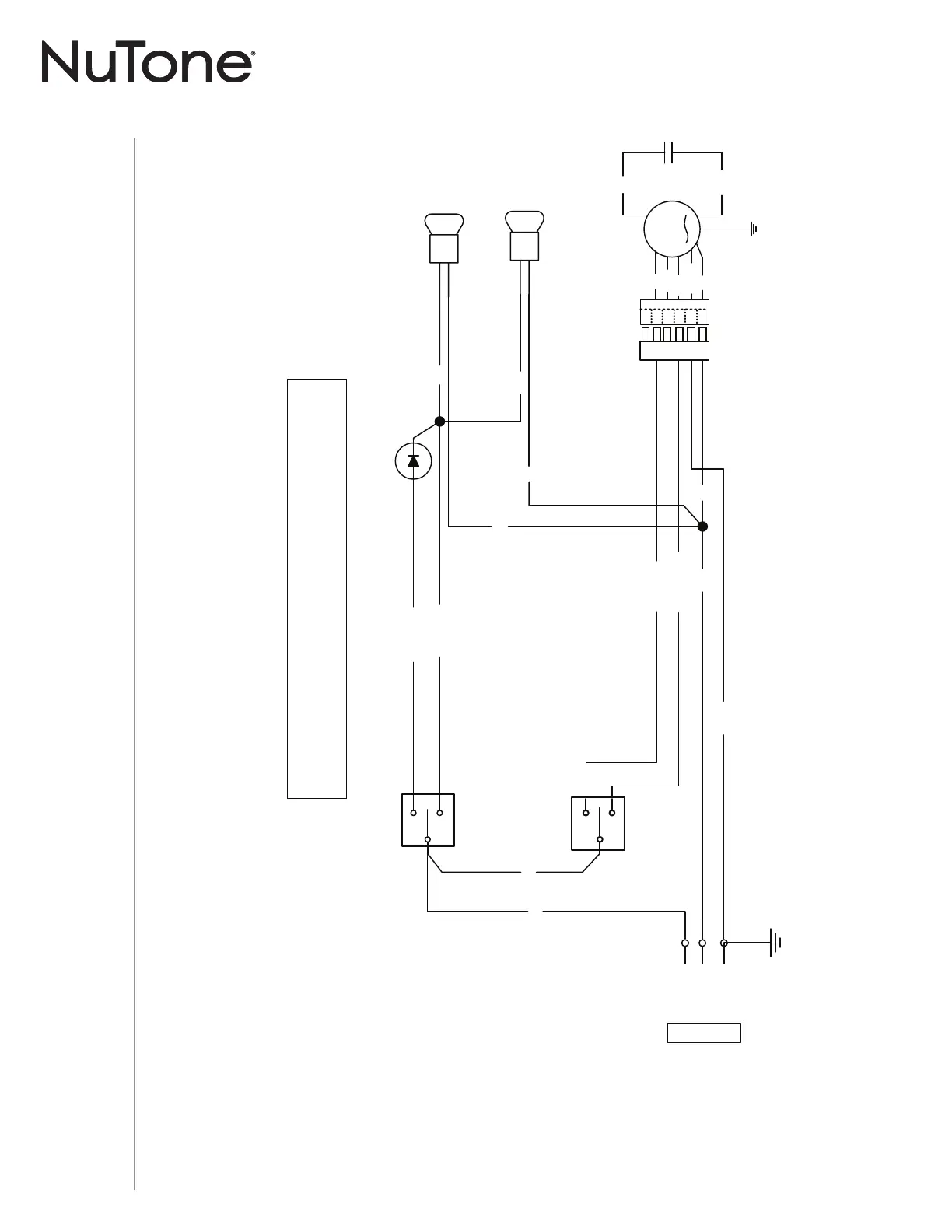

DIAGRAMA DE CABLEADOS
1616
V/AM
B
NE
NA
R
MOTOR DEL
VENTILADOR
C
C/B
V/AM
R (Baja)
NE (Alta)
B
120 V CA
Línea
Neutro
Tierra
NE
NE
Interruptor
de lampara
AM (Baja)
AZ (Alta)
B
B
NE
NE
CÓDIGO DE COLORES
AM
AZ
B
AMARILLO
AZUL
BLANCO
NE
R
V/AM
NEGRO
ROJO
VERDE/AMARILLO
C
C/B
NA
CAFÉ
CAFÉ/BLANCO
NARANJA
Interruptor
del motor
B
1
2
3
4
5
6
1
1
2
2
