MANUAL DE INSTALACIÓN
INSTALACIÓN
1212

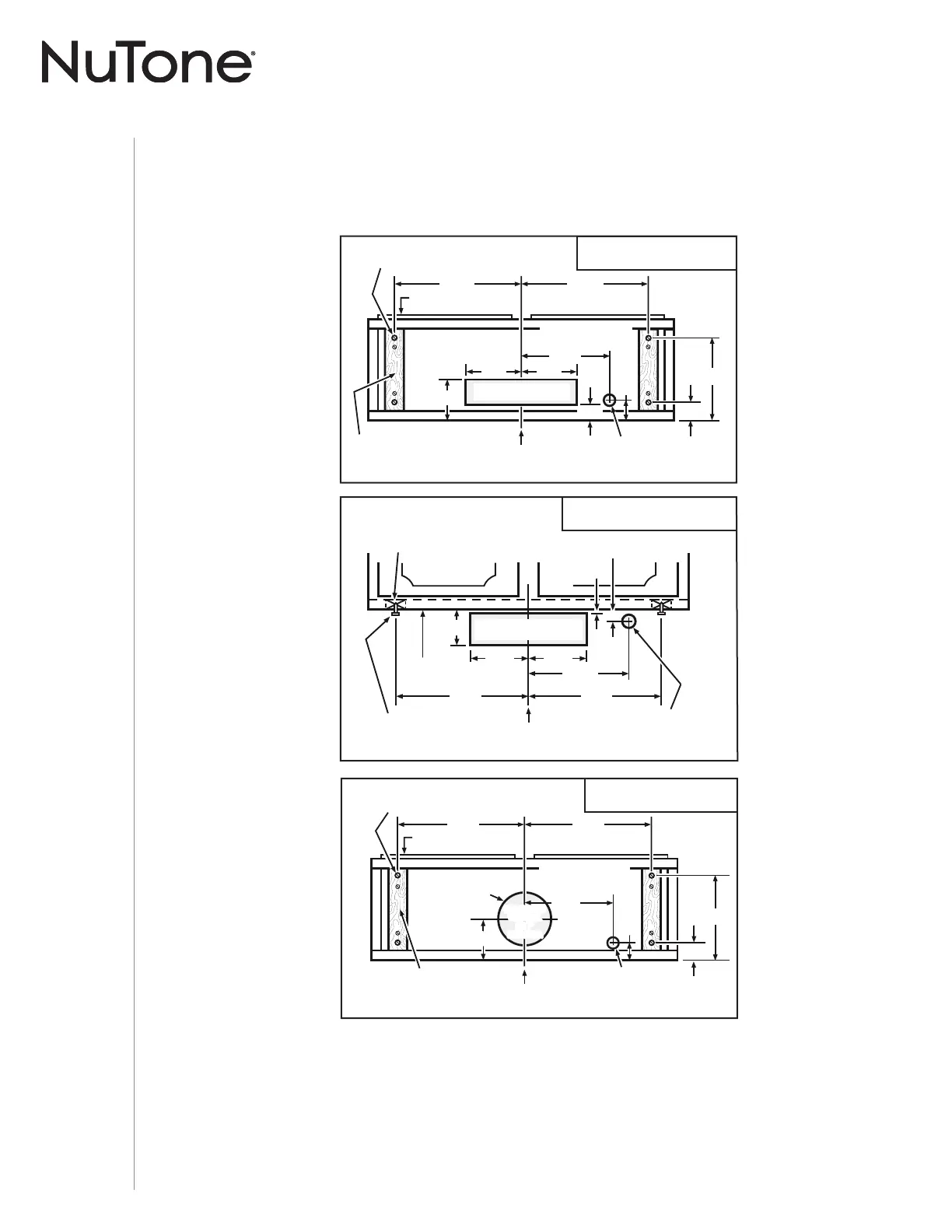

Prepare la ubicación de la campana
1 ] Use el diagrama adecuado de abajo para colocar los conductos y la alimentación eléctrica
en el armario o en la pared. Para una instalación sin conductos, NO corte el orificio de
acceso al conducto; corte sólo el orificio para el cableado eléctrico.
2 ] Instale parcialmente cuatro (4) tornillos de montaje de CABEZA REDONDA n.° 8 x 5/8” en
el calzo o en el armario, de acuerdo con el diagrama adecuado de arriba. (los tornillos de
montaje vienen en la bolsa de piezas, pero los calzos de madera y los tornillos de montaje
de los calzos no están incluidos).
ORIFICIO DE ACCESO PARA
CONDUCTO VERTICAL
10
15
/16"
5¼"
5¼"
LÍNEA
CENTRAL
TORNILLOS DE MONTAJE
DE LA CAMPANA (4)
ORIFICIO PARA
ALIMENTACIÓN ELÉCTRICA
(
EN LA PARTE INFERIOR DEL ARMARIO)
CALZOS DE MADERA
(
ARMARIO CON PARTE INFERIOR
REBAJADA
ÚNICAMENTE)
PARTE DELANTERA
DEL ARMARIO
3/4"
1Ǫ"
1½"
7³/16"
12Ǭ"
4
7
/16"
12Ǭ"
PARTE INFERIOR
DEL ARMARIO
EVACUACIÓN VERTICAL
DE 3¼” X 10”
3Ǭ"
13/16"
3/16"
5¼"
5¼"
12Ǭ"12Ǭ"
7³/
16"
CALZOS DE MADERA
(
ARMARIO CON PARTE INFERIOR
REBAJADA
ÚNICAMENTE)
PARTE DELANTERA DEL ARMARIO
ORIFICIO DE ACCESO PARA
CONDUCTO HORIZONTAL
PARTE INFERIOR
DEL ARMARIO
ORIFICIO PARA
ALIMENTACIÓN ELÉCTRICA
(
EN LA PARED)
LÍNEA
CENTRAL
TORNILLOS DE MONTAJE
DE LA CAMPANA (4)
EVACUACIÓN HORIZONTAL
DE 3¼” X 10”
4¹¹/16"
ORIFICIO DE 8"
DE DIÁMETRO
EVACIACIóN
VERTICAL
DE 7"
REDONDA
EVACUACIÓN
VERTICAL
DE 7"
REDONDA
12Ǭ"12Ǭ"
10
15
/16"
1½"
1Ǫ"
7³/
16"
TORNILLOS DE MONTAJE
DE LA CAMPANA (4)
PARTE DELANTERA
DEL ARMARIO
PARTE INFERIOR
DEL ARMARIO
CALZOS DE MADERA
(
ARMARIO CON PARTE INFERIOR
REBAJADA
ÚNICAMENTE)
LÍNEA
CENTRAL
ORIFICIO PARA
ALIMENTACIÓN ELÉCTRICA
(
EN LA PARTE INFERIOR DEL ARMARIO)
EVACUACIÓN VERTICAL
DE 7” REDONDA
