8
MEGJEGYZÉS: A BERENDEZÉS HASZNÁLATA ELŐTT KÉRJÜK,
OLVASSA EL FIGYELMESEN EZT A KÉZIKÖNYVET, ÉS ŐRIZZE
MEG A KÉSŐBBI HASZNÁLATRA. AZOK A SZEMÉLYEK, AKIK NEM
OLVASTÁK EL A HASZNÁLATI UTASÍTÁST, NEM VÉGEZHETIK A
BERENDEZÉS ÖSSZESZERELÉSÉT, BEÁLLÍTÁSÁT VAGY
ÜZEMELTETÉSÉT.
KÜLÖNLEGES BIZTONSÁGI RENDELKEZÉSEK
MEGJEGYZÉS!
Olvassa el figyelmesen a használati utasítást, kövesse az abban szereplő
figyelmeztetéseket és biztonsági feltételeket. A készüléket biztonságos
működésre tervezték. Mindazonáltal: a készülék telepítése, karbantartása
és üzemeltetése veszélyes lehet. Az alábbi eljárások betartása csökkenti
a sérülésveszélyt és lerövidíti a készülék telepítésének idejét.
BIZTONSÁGI SZABÁLYOK
Használat előtt a húzógépet az utasításoknak megfelelően kell
összeszerelni, minden anyát megfelelően meghúzva. A hidraulikus
henger karján nem szabad hosszabbítókat használni. A készüléket úgy
tervezték, hogy a kézerő elegendő legyen. A szétszerelendő alkatrészt
szilárdan be kell szorítani egy szorítószekrénybe vagy más
tartószerkezetbe. A lehúzót csak olyan alkatrészekhez szabad használni,
mint például csapágyak stb., amelyeket szereléssel szereltek be. Mindig
ellenőrizze, hogy a lehúzógép helyesen van-e összeszerelve és a
munkadarabra merőlegesen van-e elhelyezve.
NE használjon sérült vagy kopott szerszámokat. Minden használat előtt
ellenőrizze őket.
NE melegítse a lehúzókészülék pofáit a fogaskerék vagy a csapágy
melegítése közben, mivel ez megkeményíti a pofákat, és így befolyásolja
azok szilárdságát.
NE üsse kalapáccsal a munkadarabot vagy a működtetőt, ha a
munkadarab a maximális lehúzóerő alkalmazása ellenére sem távolítható
el. Használjon erősebb lehúzógépet.
FONTOS: Mindig olvassa el a jármű gyártójának szervizelési utasításait
vagy a tulajdonosi kézikönyvet, hogy meghatározza a szervizelés helyes
módját az előírt eljárások és paraméterek szerint. Ez a szervizelési
kézikönyv csak útmutatásul szolgál.
Cél
Az elválasztóval ellátott működtetőszerkezetet a csapágyak,
fogaskerekek és más, szorosan rögzített alkatrészek eltávolítására
tervezték.

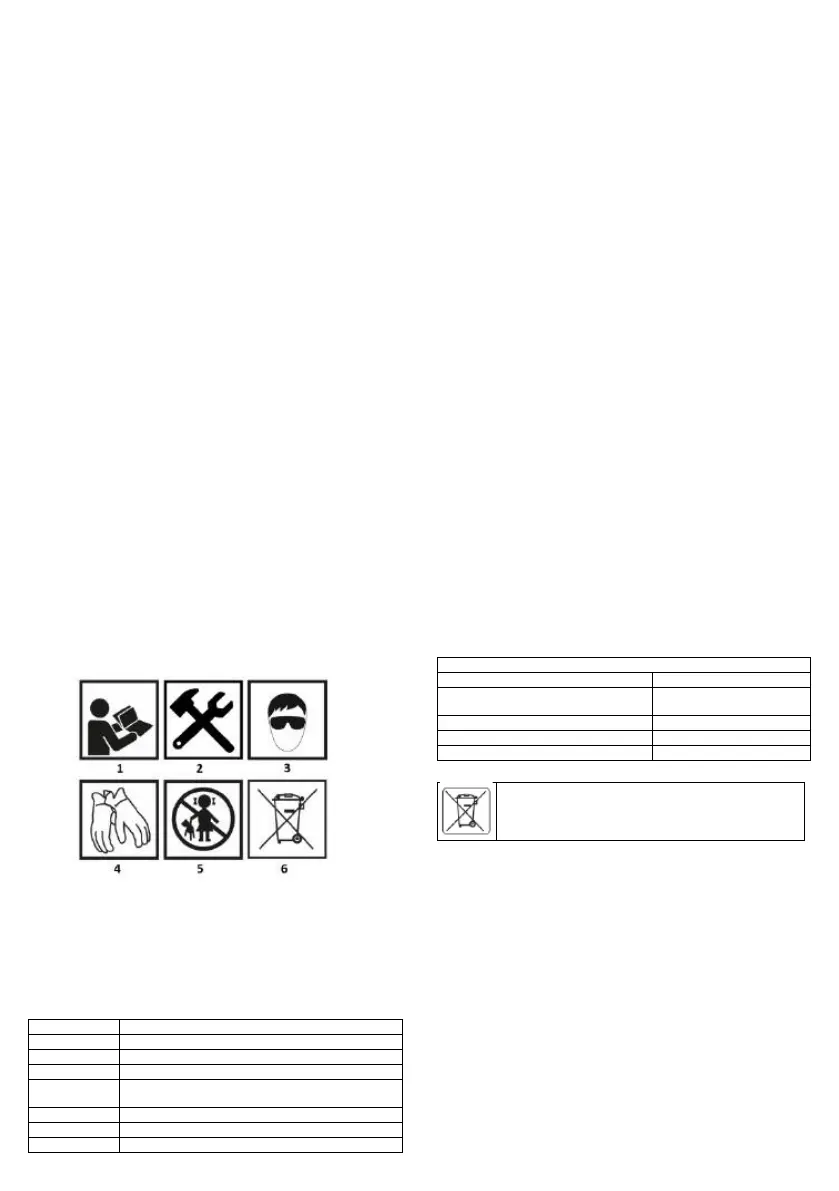

Piktogramok és figyelmeztetések
1. Olvassa el figyelmesen az utasításokat
2. Összeszerelést igényel
3. Használjon egyéni védőfelszerelést szemvédelmet
4. Személyi védőeszköz használata kézvédelem
5. Védelem a gyermekektől
6. Ne dobja a háztartási hulladék közé
A grafikai elemek leírása
A következő számozás a készülék alkatrészeire utal
a jelen kézikönyv grafikus oldalain látható.
Megnevezés
Leírás
1
Szeparátor
2
Hidraulikus henger
3
Gerenda
4
Menetes fő rudak (mindkét oldalon hímivarú)
anyákkal
5
Menetes főrudak (hím/női)
6
Henger meghosszabbítás 85mm
7
Henger meghosszabbítás 55mm
* A grafika és a tényleges termék között eltérések lehetnek.
ALKALMAZÁSI MÓD
MONTAGE
Az alkatrészek beszerelési sorrendje
Nyissa ki a csomagolást, ellenőrizze, hogy a készlet minden alkatrésze a
tokban van-e.
MEGJEGYZÉS: A lehúzó szükséges hosszától függően a fő rudakat más
sorrendben kell felszerelni.
Egyetlen fő sáv
• A szeparátor összeszerelése a működtető csavarozásával kezdődik,
ábra. A1 a menetes furatba csavarja be. B17 ábrán lévő gerendába.
A3. Az összeszerelés mindkét esetben azonos. C1.
• Csavarozza be a fő rudat, ábra. A4, a rövidebb menetes részhez,
ábra. B4, az elválasztó furataiba, ábra. B3; a helyesen felszerelt
rudakat a következő ábra mutatja. C2.
• Ezután csavarja ki az anyákat, és távolítsa el az alátéteket, ábra. B13
a gerenda nyílásait ábra. B12 a főkonzol végei fölött, ábra. A4. Ezután
rögzítse az egészet az alátétekkel és az anyákkal. B13.
• Helyezze a működtető hosszabbítót, ábra. A6 vagy A6 ábrát. A7 ábrát
az ábra végére. B7 működtetőhöz. A készlet készen áll a működésre.
Kiterjesztett sáv
• Csavarozza be a fő rudat, ábra. A5, egy belső menettel ellátott részhez,
ábra. B5, az elválasztó furataiba, ábra. B3; a helyesen felszerelt
rudakat a következő ábra mutatja. D1.
• Csavarozza be a fő rudat, ábra. A4, a rövidebb menetes résszel, ábra.
B4 a hosszabbító rúd furataiba. B14, a helyesen felszerelt rudakat az
ábra mutatja. D2.
• Ezután csavarja ki az anyákat, és távolítsa el az alátéteket, ábra. B13
a gerenda nyílásait ábra. B12 a főkonzol végei fölött, ábra. A4. Ezután
rögzítse az egészet az alátétekkel és az anyákkal. B13.
• Helyezze a működtető hosszabbítót, ábra. A6 vagy A6 ábrát. A7 ábrát
az ábra végére. B7 működtetőhöz. A készlet készen áll a működésre.
FIGYELEM: A fő rudak sorrendjét feltétlenül be kell tartani, ha a sorrend
összekeveredik, a gerendát nem lehet biztonságosan felszerelni a
működtetővel.
A készlet tartalma:
• Szeparátor működtetővel - 9 elemmel
• Szállítótáska
• Használati utasítás
Névleges adatok
Paraméter
Érték
A támogatott csapágyátmérők
tartománya
ø75 - 105 mm
Maximális préselési mélység
420 mm
A működtető teljesítménye
10 t
Tömeg
7,9 kg
KÖRNYEZETVÉDELEM
A terméket nem szabad a háztartási hulladékkal együtt kidobni, hanem
megfelelő létesítményekben kell ártalmatlanítani. A nem
újrahasznosított termék potenciális veszélyt jelent a környezetre és az
emberi egészségre.
"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa,
székhelye Varsó, ul. Pograniczna 2/4 (a továbbiakban: "Grupa Topex") tájékoztat, hogy a
jelen kézikönyv (a továbbiakban: "kézikönyv") tartalmának valamennyi szerzői joga,
beleértve többek között. A kézikönyv szövege, fényképei, ábrái, rajzai, valamint a
kézikönyv összetétele kizárólag a Grupa Topex tulajdonát képezik, és a szerzői és
szomszédos jogokról szóló, 1994. február 4-i törvény (a 2006. évi 90. sz. Poz. 631. sz.
törvénycikk, módosított változat) értelmében jogi védelem alatt állnak. A kézikönyv
egészének és egyes elemeinek kereskedelmi célú másolása, feldolgozása, közzététele,
módosítása a Grupa Topex írásban kifejezett hozzájárulása nélkül szigorúan tilos, és
polgári és büntetőjogi felelősségre vonást vonhat maga után.
RO
MANUAL DE TRADUCERE (UTILIZATOR)
Extractor cu separator și dispozitiv de acționare : 11-847
NOTĂ: ÎNAINTE DE A UTILIZA ECHIPAMENTUL, VĂ RUGĂM SĂ
CITIȚI CU ATENȚIE ACEST MANUAL ȘI SĂ-L PĂSTRAȚI PENTRU
REFERINȚE ULTERIOARE. PERSOANELE CARE NU AU CITIT
INSTRUCȚIUNILE NU TREBUIE SĂ EFECTUEZE ASAMBLAREA,
REGLAREA SAU OPERAREA ECHIPAMENTULUI.
DISPOZIȚII SPECIFICE DE SIGURANȚĂ
NOTĂ!
