встановлення, обслуговування та експлуатація приладу можуть бути
небезпечними. Дотримання наведених нижче процедур зменшить
ризик отримання травм і скоротить час встановлення приладу.
ПРАВИЛА БЕЗПЕКИ
Перед використанням знімач повинен бути зібраний відповідно до
інструкції, всі гайки правильно затягнуті. Не можна використовувати
подовжувачі на плечі гідравлічного циліндра. Пристрій
сконструйований таким чином, щоб сили рук було достатньо.
Демонтований компонент повинен бути міцно затиснутий в лещатах
або іншому утримуючому пристрої. Знімач слід використовувати
тільки для таких компонентів, як підшипники і т.д., які були
встановлені за допомогою фітингів. Завжди перевіряйте, щоб знімач
був правильно зібраний і розташований перпендикулярно до деталі.
НЕ використовуйте пошкоджені або зношені інструменти. Оглядайте
їх перед кожним використанням.
НЕ нагрівайте губки знімача під час нагрівання зубчастого колеса або
підшипника, оскільки це призведе до затвердіння губок і, таким чином,
вплине на їх міцність.
НЕ вдаряйте молотком по заготовці або приводу, якщо заготовка не
знімається, незважаючи на максимальне зусилля знімача.
Використовуйте більш потужний знімач.
ВАЖЛИВО: Завжди звертайтеся до інструкцій з обслуговування
виробника транспортного засобу або посібника користувача, щоб
визначити правильний метод обслуговування відповідно до
зазначених процедур і параметрів. Цей посібник з обслуговування
призначений лише для ознайомлення.
Мета
Привід з сепаратором призначений для демонтажу підшипників,
шестерень та інших компонентів, які були зафіксовані щільною
посадкою.

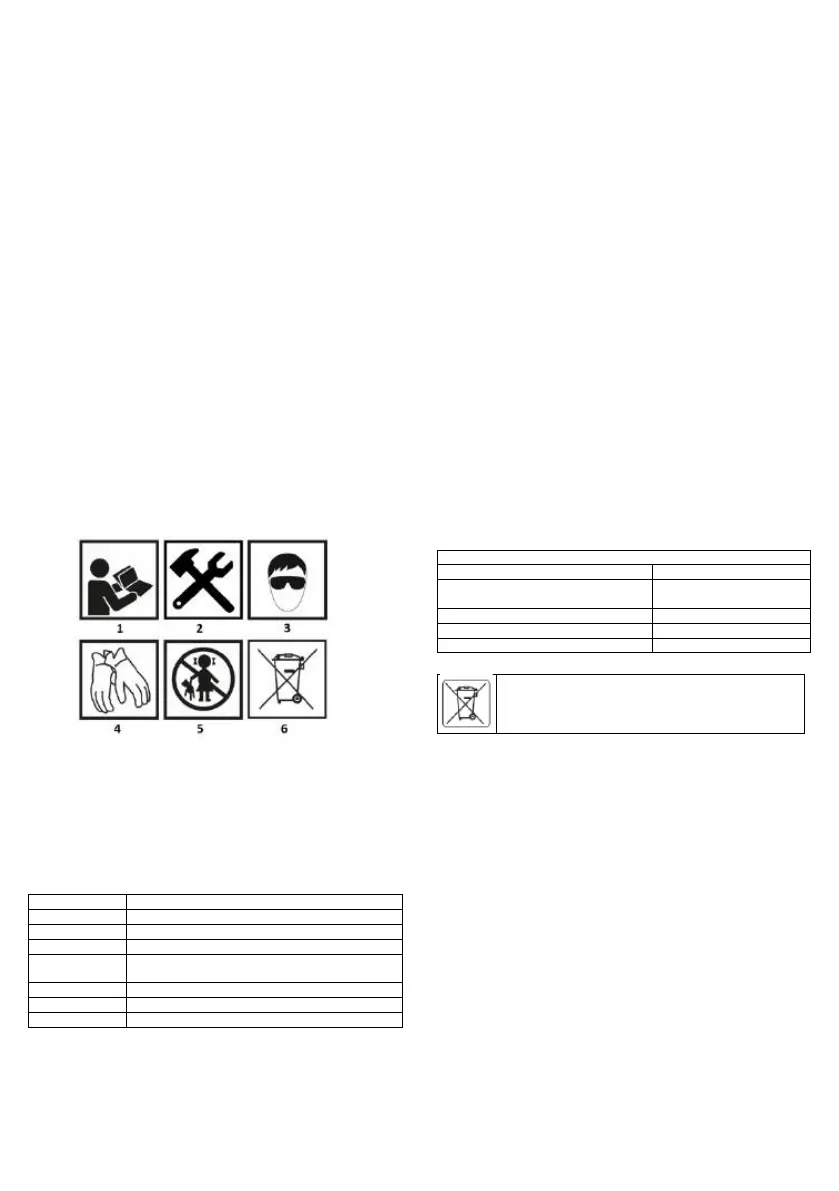

Піктограми та попередження
1. Уважно прочитайте інструкцію
2. Потребує монтажу
3. Використовуйте засоби індивідуального захисту очей
4. Використовуйте засоби індивідуального захисту захист
рук
5. Захистити від дітей
6. Не викидайте разом з побутовими відходами
Опис графічних елементів
Наступна нумерація відноситься до компонентів пристрою
показані на графічних сторінках цього посібника.
Призначення
Опис
1
Сепаратор
2
Гідравлічний циліндр
3
Промінь.
4
Різьбові головні штанги (зовнішні з обох боків)
з гайками
5
Головні різьбові шпильки (зовнішня/внутрішня)
6
Подовження циліндра 85 мм
7
Подовження циліндра 55 мм
* Між графічним зображенням та реальним продуктом можуть
бути відмінності
СПОСІБ НАНЕСЕННЯ
МОНТАЖ
Послідовність встановлення компонентів
Відкрийте упаковку, перевірте, чи всі компоненти набору знаходяться
в кейсі.
ПРИМІТКА: Залежно від необхідної довжини знімача, основні планки
слід встановлювати в іншому порядку.
Одинарна основна планка
• Монтаж сепаратора починається з вкручування приводу рис. A1 в
різьбовий отвір рис. B17 в балці рис. A3. Збірка однакова для
обох випадків рис. C1.
• Прикрутіть основний стрижень, мал. А4, з коротшою різьбовою
частиною, рис. B4, вкрутити в отвори сепаратора, рис. B3;
правильно встановлені стрижні показані на рис. C2.
• Потім відкрутіть гайки і зніміть шайби рис. B13 з пазів балки рис.
B12 над кінцями основного кронштейна рис. A4. Потім закріпіть
все це шайбами і гайками рис. B13.
• Встановіть подовжувач приводу рис. A6 або рис. A7 на кінець
приводу рис. B7 приводу. Комплект готовий до роботи.
Подовжена планка
• Вкрутити основний стрижень, мал. A5, з відрізком з внутрішнім
різьбленням, рис. B5, в отвори сепаратора, рис. B3; правильно
встановлені стрижні показані на рис. D1.
• Прикрутіть основний стрижень рис. А4, з коротшою різьбовою
частиною рис. B4 в отвори подовжувача рис. B14, правильно
встановлені стрижні показані на рис. D2.
• Потім відкрутіть гайки і зніміть шайби рис. B13 з пазів балки рис.
B12 над торцями основного кронштейна рис. A4. Потім закріпіть
все це шайбами і гайками рис. B13.
• Встановіть подовжувач приводу рис. A6 або рис. A7 на кінець
приводу рис. B7 приводу. Комплект готовий до роботи.
УВАГА: Обов'язково потрібно дотримуватися порядку розташування
основних брусків, якщо порядок буде переплутаний, неможливо буде
безпечно встановити балку з електроприводом.
Вміст набору:
• Сепаратор з приводом - 9 елементів
• Кейс для транспортування
• Інструкція з експлуатації
Номінальні дані
Параметр
Значення
Діапазон підтримуваних діаметрів
підшипників
ø75 - 105 мм
Максимальна глибина витискання
420 мм
Потужність приводу
10 t
Меса
7,9 кг
ЗАХИСТ НАВКОЛИШНЬОГО СЕРЕДОВИЩА
Виріб не можна викидати разом з побутовими відходами, його слід
утилізувати у відповідних установах. Неперероблений виріб
становить потенційну небезпеку для навколишнього середовища та
здоров'я людей.
"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa з
місцезнаходженням у Варшаві, ul. Погранична 2/4 (далі - "Група Topex") повідомляє,
що всі авторські права на зміст цього посібника (далі - "Посібник"), включаючи, серед
іншого, його текст, фотографії, схеми та діаграми, належать Групі Topex. Його текст,
фотографії, схеми, малюнки, а також його композиція належать виключно Grupa
Topex і підлягають правовому захисту відповідно до Закону від 4 лютого 1994 р.
"Про авторське право і суміжні права" (Законодавчий вісник 2006 р. № 90 Poz. 631,
з наступними змінами і доповненнями). Копіювання, обробка, публікація,
модифікація з комерційною метою всього Посібника або його окремих елементів без
письмової згоди Grupa Topex суворо заборонено і може призвести до цивільної та
кримінальної відповідальності.
