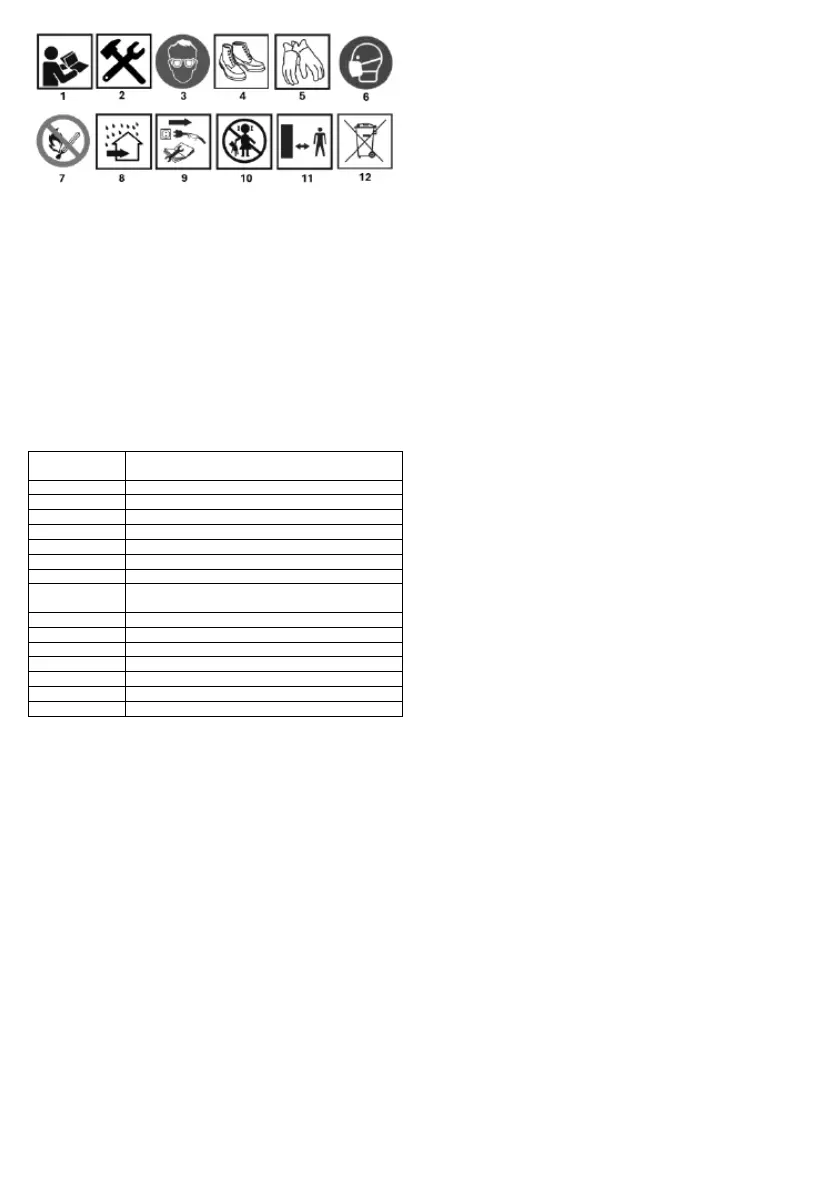

38
1. Leggere tutte le istruzioni
2.Richiede il montaggio
3. Indossare gli occhiali di protezione personale.
4. Indossare dispositivi di protezione personale e calzature di
sicurezza antiscivolo.
5. Indossare guanti di protezione personale
6. indossare i dispositivi di protezione individuale maschera protettiva
7. Non utilizzare fiamme libere vicino alla lavatrice in funzione.
8.Per uso interno
9. Prima di effettuare la manutenzione, scollegare l'alimentazione
elettrica.
10.Tenere fuori dalla portata dei bambini
11.Mantenere la distanza dallo stand
12. Non smaltire con i rifiuti domestici.
DESCRIZIONE DEGLI ELEMENTI GRAFICI
La numerazione di seguito riportata si riferisce ai componenti del
dispositivo
illustrati nelle pagine grafiche di questo manuale.
Designazione
Fig. A
Descrizione
1
Coperchio della lavatrice
2
Staffa di copertura telescopica
3
Camera di lavaggio
4
Gambe a rondella
5
Scaffale
6
Tubo di uscita flessibile
7
Pompa con filtro
Designazione
Fig. B
Descrizione
1
Camera di lavaggio
2
Contenitore per piccole parti
3
Ripiano per il vano lavatrice
4
Pompa con filtro
5
Tubo di uscita flessibile
6
Interruttore della pompa
7
Tappo nella camera di scarico della soluzione
* Potrebbero esserci delle differenze tra la grafica e il prodotto reale.
PREPARAZIONE
La lavatrice per officina è progettata per lo sgrassaggio e il lavaggio di tutti
i tipi di parti metalliche, con le dimensioni e il peso specificati nei dati
nominali.
ATTENZIONE! Il superamento del limite di peso dei componenti può
danneggiare il piano di lavoro e distruggere la lavatrice.
Campi di applicazione: officine di riparazione, negozi in cui è necessario
sgrassare e lavare le parti sottoposte a manutenzione. L'uso della
lavatrice per altri scopi e le modifiche non autorizzate non sono consentite,
pena la perdita della garanzia.
FUNZIONAMENTO DEL DISPOSITIVO
Prima di accendere il prodotto, accertarsi che la tensione di rete sia uguale
a quella indicata sulla targhetta. Il collegamento dell'apparecchio a
un'alimentazione diversa può causare danni all'apparecchio stesso.
MONTAGGIO
• Quando si estrae la lavatrice dall'imballaggio, accertarsi che tutti i
componenti dell'unità siano inclusi.
• Dopo aver chiuso il coperchio a molla, posizionare l'unità capovolta su
una superficie che non lasci segni (cartone, moquette, ecc.).
• Fissare ognuna delle 4 gambe fig. A4 utilizzando set di bulloni da 6
mm, rondelle di sicurezza e dadi alle staffe della camera di lavaggio (in
dotazione).
• Fissare il vassoio ai fori situati al centro delle 4 gambe fig. C1
utilizzando 2 set di bulloni da 6 mm, rondelle di sicurezza e dadi fig. C2.
• Portare la lavatrice in posizione verticale sui suoi piedi e aprire il
coperchio della camera.
• Avvitare il raccordo del tubo metallico flessibile fig. D1 dell'uscita del
fluido all'uscita della pompa fig. D2. Posizionare il coperchio del
contenitore della pompa sul contenitore aperto della pompa con le
perforazioni di ingresso del fluido e le nervature rialzate verso il basso
e sopra la pompa. Fissare in posizione.
• Far passare il cavo di alimentazione dell'unità di pompaggio attraverso
l'apertura rettangolare sul lato del modulo vasca, dirigendo il filtro di
ingresso verso il basso e verso l'interno.
• L'interruttore di alimentazione è visibile attraverso il foro rettangolare.
Agganciare la linguetta convessa sul retro del gruppo della scatola della
pompa contro il bordo inferiore del foro rettangolare.
• Controllare che il tappo di scarico della vasca sia ben inserito.
• Posizionare il vassoio per la pulizia delle parti sui ripiani alle pareti della
vasca. Assicurarsi che l'ugello del tubo flessibile di uscita del fluido
metallico sia rivolto verso l'interno e verso il centro della vasca Figura
D1.
• Riempire il gruppo con una quantità di soluzione sgrassante a base
d'acqua sufficiente a coprire l'intera pompa (circa 45 litri).
NOTA!
• Prima dell'uso, seguire attentamente le istruzioni per la miscelazione,
l'uso e la sicurezza della soluzione sgrassante.
ATTENZIONE: In questo tipo di apparecchiatura possono essere
utilizzati come sgrassanti solo i fluidi per lavaggi dedicati alle
officine. I fluidi contenenti sostanze a base di petrolio, infiammabili
o volatili (ad es. contenenti etanolo, solventi, ecc.) non devono
essere utilizzati nella lavatrice.
• Assicurarsi che il livello della soluzione detergente copra
completamente la pompa, altrimenti non funzionerà correttamente.
• Collegare il cavo di alimentazione a una presa di corrente approvata,
con messa a terra e dotata di GFI.
• Posizionare l'interruttore di alimentazione fig. B6 in posizione I "On". La
lavatrice è ora pronta per l'uso.
LAVORO A WASHINGTON
• Aprire lo sportello Fig. A1, accendere la pompa, verificare che la
soluzione detergente sia sufficiente nella camera.
• Posizionare i pezzi da pulire nel vassoio dei pezzi della Fig. B3.
• Applicare la soluzione detergente sul pezzo da lavare. Attendere che la
soluzione detergente scorra completamente sulla superficie del pezzo,
bagnandolo completamente. Attendere che la soluzione ammorbidisca
il grasso e lo sporco, quindi utilizzare una spazzola adatta per pulire il
pezzo e rimuovere i depositi più ostinati.
• Lasciare che la soluzione in eccesso scorra via dai pezzi, quindi
rimuoverli dalla lavatrice e risciacquarli in acqua calda e pulita.
• Al termine, posizionare la pompa in posizione off, chiudere il coperchio
e scollegare l'unità.
MANUTENZIONE E STOCCAGGIO
• Dopo ogni ora di pulizia, scollegare l'unità e controllare la griglia di
ingresso della pompa.
• Pulire la lavatrice più frequentemente se si rimuovono grandi depositi
di grasso e graniglia. ATTENZIONE: La mancata pulizia dell'ingresso
della pompa provoca una riduzione del flusso d'aria e di liquido, riduce
l'efficacia della pulizia e può causare un guasto al motore della pompa.
• Se la griglia di ingresso della pompa richiede una pulizia più frequente,
probabilmente sarà necessario sostituire la soluzione detergente e
rimuovere i depositi accumulati dal fondo del pozzetto.
• Scaricare e versare la soluzione detergente in contenitori adeguati e
smaltirla secondo le norme locali.
RISOLUZIONE DEI PROBLEMI
• Se il fluido smette di scorrere o scorre sporadicamente, è possibile che
la pompa non sia completamente sommersa. Per funzionare
correttamente, la pompa deve trovarsi completamente sotto la
superficie del fluido. Controllare il livello del fluido e la posizione della
pompa. Se necessario, rabboccare il fluido e correggere la posizione
della pompa.
• Controllare che l'ingresso del liquido della pompa non sia contaminato
e, se necessario, pulirlo. Se la pulizia dell'ingresso della pompa non
ripristina le prestazioni della pompa, è possibile che si siano accumulati
sporcizia e graniglia nella linea flessibile di scarico del liquido in metallo.
• Scollegare l'unità e rimuovere il tubo metallico flessibile di uscita del
fluido, controllare che non vi siano ostruzioni nel tubo e rimuoverle se
presenti.
CONTENUTO DEL KIT:
• Camera con capacità di 76 litri (volume di lavoro 45 litri)
