FRE-8
FRE-9

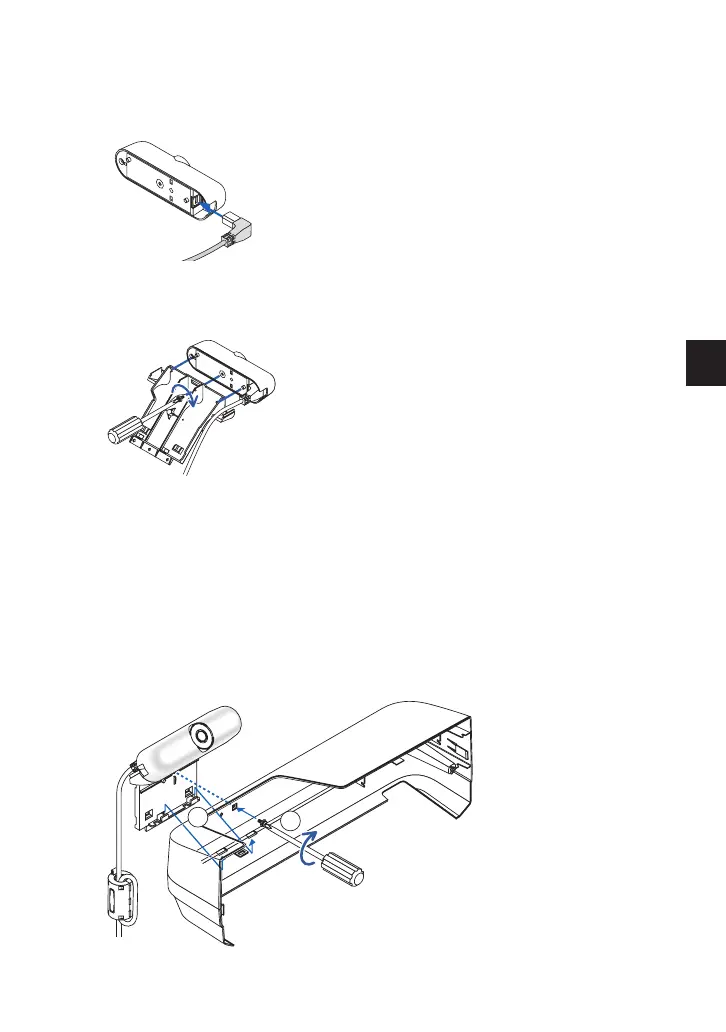

1. Connectez le câble USB et le support à l'unité caméra.
① Connectez le câble USB et le support à l'unité caméra.
Connectez le connecteur en forme de L du câble USB fourni (4,5 m/14,8 ft) au port USB (type
B) de l’unité caméra.
② Fixez l'unité caméra sur le support.
Introduisez les deux parties saillantes de l'unité caméra dans les trous de fixation du support et
alignez la position des trous de vis. Fixez l'unité caméra à l’aide d’une vis.
2. Fixez l'unité caméra sur le projecteur.
* La procédure de fixation du U321H est différente de celle d’autres modèles, UM351W, UM301W,
UM361X, UM301X, UM330 X, UM280 X, UM330W et UM280W
Pour UM351W/UM301W/UM361X/UM301X/UM330X/UM280X/UM330W/UM280W
- Retirezlaprotectionducâbles'ilestmontésurleprojecteur.Veuillezsuivrelesinstructionssurle
mode d’emploi du projecteur pour le montage/démontage de la protection du câble.
- Nécessite une vis.
① Fixez l'unité caméra sur la protection du câble.
De l’extérieur de la protection du câble, introduisez les deux parties saillantes sur le support dans
les trous de fixation sur la protection du câble, puis ajustez la position des trous de fixation.
Fixez les avec une vis mise à l’intérieur de la protection du câble.
1
2
