-3-

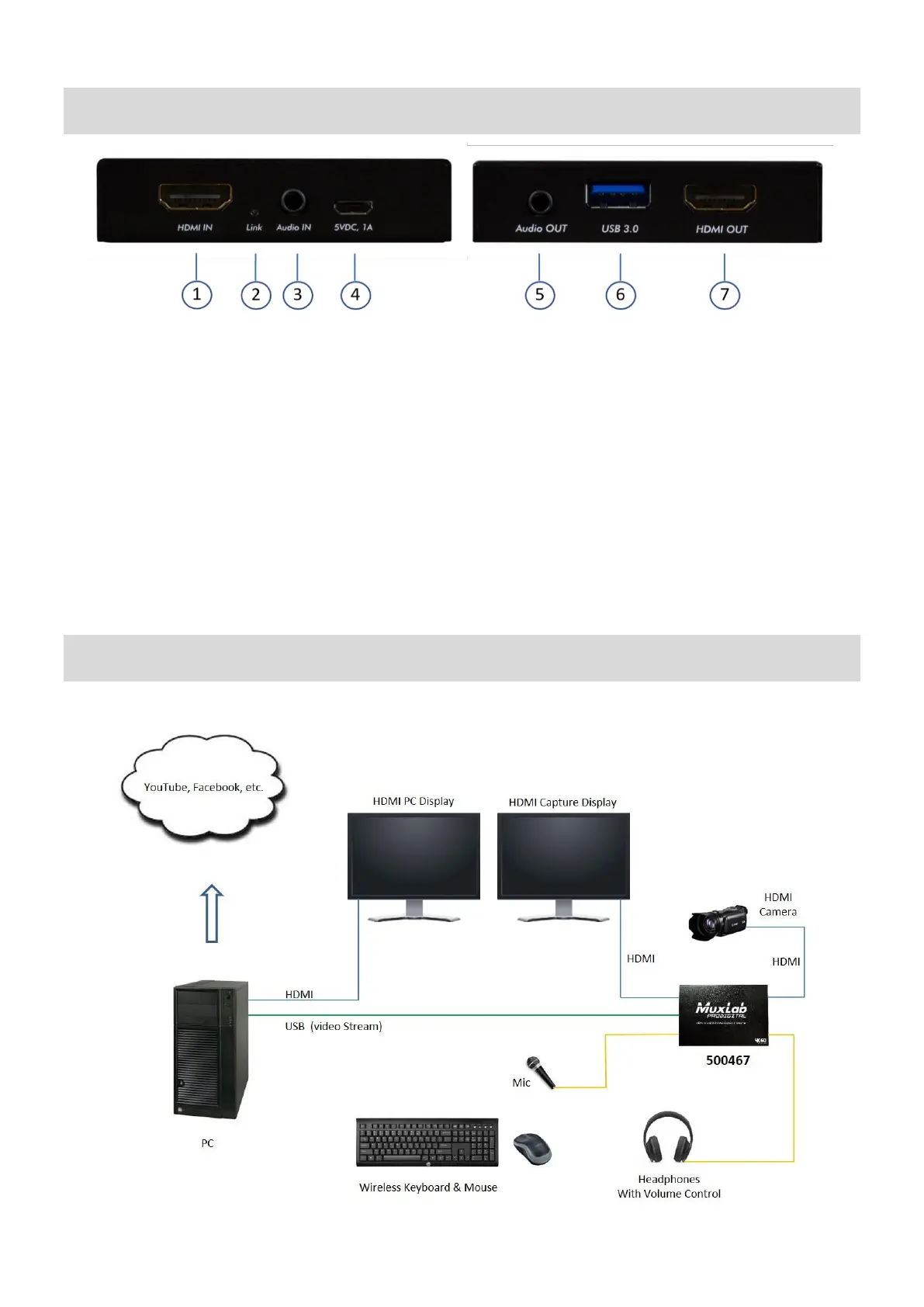

PANEL DESCRIPTIONS

1. HDMI IN: Connect to an HDMI source

2. Link: Input signal link indicator LED

3. Audio IN: Connect to analog 2CH audio source (such as a line level microphone)

4. 5VDC 1A (Micro-USB Port): Connect to the +5VDC power supply

5. Audio OUT: 2CH audio extracted from HDMI input

6. USB 3.0: Connect to a USB host (PC, NB, MAC…)

7. HDMI OUT (Loop out): Connect to an HDMI display

CONNECTION DIAGRAM
