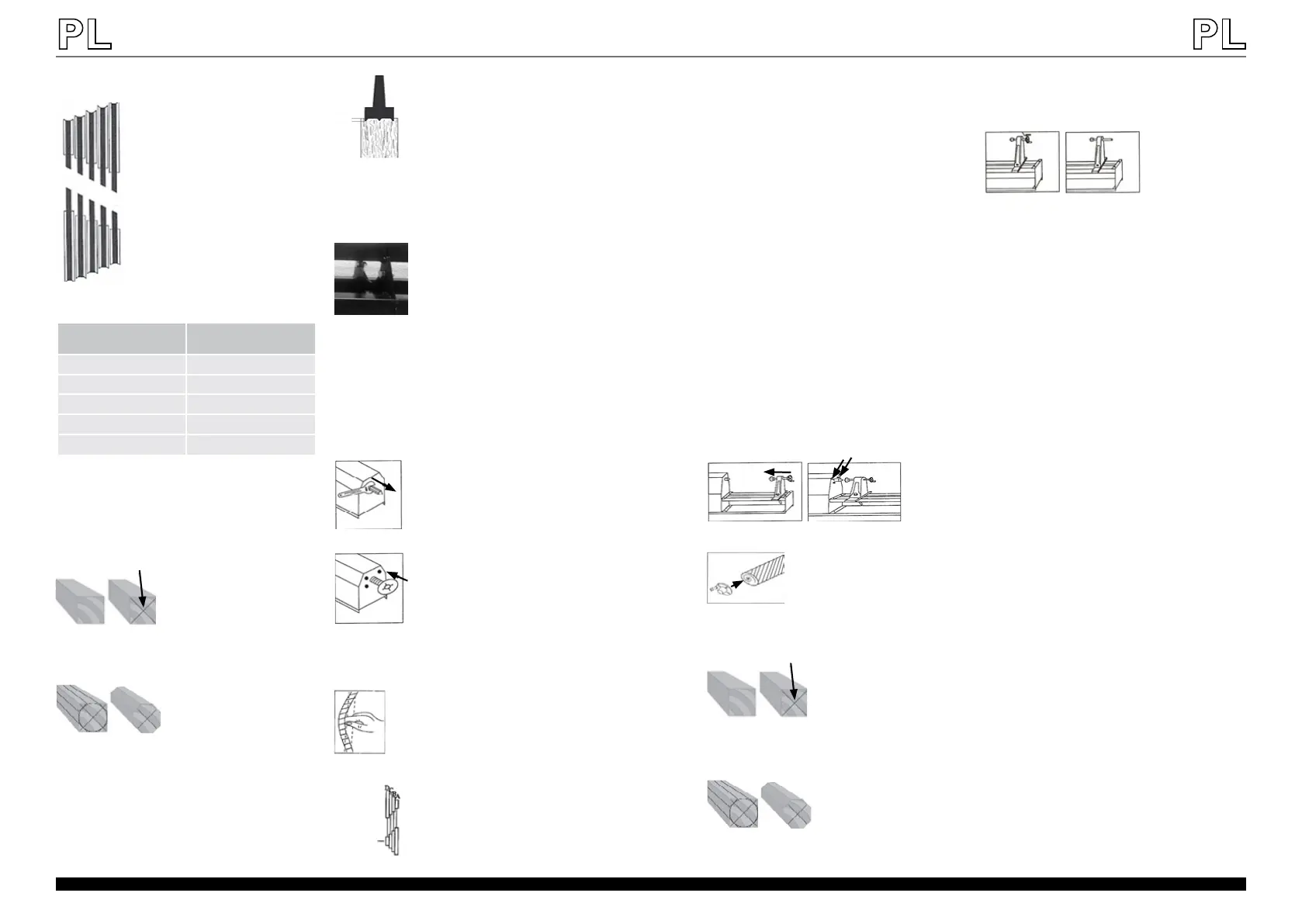

Prędkość obrotowa na poszczególnych ustawieniach:
Zmienić ustawienie paska, zakręcić śruby
silnika. Sprawdzić naprężenie paska. Ustawić
napięcie paska tak aby przy próbie jego
naprężenia mógł wygiąć się o około 1 –
1,5cm od swojego położenia w połowie
odległości między kołami:
MOTOR
A. 4080RPM
B. 2760RPM
C. 1920RPM
D. 1320RPM
16
Skręcić śrubę napinającą pasek i założyć obie pokrywy.
Prędkość obrotowa na poszczególnych ustawieniach:
UWAGA! Pasek zawsze powinien
być założony równolegle, nie wolno
zakładać paska pod skosem na różnych
kołach!
Zalecane ustawienia prędkości obrotowej w zależności od
wielkości obrabianego materiału:
Średnica obrabianego
materiału [mm]
Zalecana prędkość
obrotowa [obr/min]
0 – 50 2200 – 3200
50 – 75 1600 – 2200
75 – 100 1100 – 1600
100 – 130 750 – 1100
130 – 750
UWAGA! Podane powyższe wartości są wartościami
orientacyjnymi i mogą się różnić w zależności od rodzaju
obrabianego drewna i umiejętności operatora!
UWAGA! Polerowanie i wykańczanie można wykonywać
przy wyższych obrotach niż obrabianie.
4.2.5 Przygotowywanie drewna do montażu na ostrze
konika:
Wyznaczyć środek elementu:
4.2.6 Montaż tarczy tokarskiej do drewna:
W przypadku obrabiania większych kawałków drewna
należy zamontować tarczę tokarską do drewna. W tym
celu tarczę tokarską należy przyłożyć do środka drewna
i przykręcić ją za pomocą wkrętów z okrągłymi łbami. Tarczę
tokarską z założonym elementem założyć do urządzenia tak
aby wrzeciono wbiło się w element przynajmniej na 6mm:
Zwolnić dźwignię zabezpieczającą konika,
dosunąć konik do materiału, zwolnić
dźwignię zabezpieczającą pokrętło
konika, pokrętłem dokręcić ostrze konika
do otworu w drewnie, zablokować
pokrętło konika.
UWAGA! Wszelkie prace montażowe / demontażowe na
urządzeniu jak i zmianę obrotów należy zawsze wykonywać
przy odłączonym przewodzie zasilania!
MSW-WL1000:
4.2.7 Montaż łoża tokarskiego:
4.2.8 Montaż suportu wzdłużnego:
Przełożyć śrubę i podkładkę przez szynę w łożu tokarskim
a następnie skręcić śrubę w taki sposób, aby po zwolnieniu
dźwigni zabezpieczającej móc przesuwać suport w lewo/
prawo według potrzeb. Do pracy z długimi materiałami
suport należy przełożyć za punkty łączenia łoża
tokarskiego. Aby zdemontować suport należy poluźnić
dźwignię, poluźnić nakrętkę a następnie przełożyć suport
na drugą stronę.
4.2.9 Montaż/demontaż wrzeciona:
Wywiercić otwór na przecięciu się linii wiertłem o średnicy
1/8” o głębokości 5mm. Aby element bezpieczniej obrabiać
należy narysować okrąg i odciąć rogi drewna jeżeli wystają
na więcej niż minimum 50mm od okręgu:
4.2.10 Montaż tarczy tokarskiej:
Należy złączyć obie strony łoża
tokarskiego, włożyć śruby, założyć
podkładki, nakrętki a następnie
wszystko skręcić kluczem:
Wrzeciono należy wkręcić zgodnie
z gwintem. Aby zdemontować
wrzeciono należy zablokować kluczem
oś i odkręcić wrzeciono:
Odkręcić wrzeciono (jeżeli jest
zamontowane). Tarczę tokarską należy
zakręcić zgodnie z kierunkiem gwintu.
Aby zdemontować tarczę należy
zablokować kluczem oś i odkręcić
tarczę:
4.2.11 Regulacja obrotów urządzenia:
Otworzyć pokrywę regulacji obrotów, poluźnić śruby
silnika.
UWAGA! Nie należy odkręcać całkowicie śrub silnika!
3200
2200
1600
1100
750
6 mm
Rev. 22.05.2018
17
UWAGA! Pasek zawsze powinien być założony równolegle,
nie wolno zakładać paska pod skosem na różnych kołach!
Zamknąć i przykręcić pokrywę regulacji obrotów.
4.2.12 Montaż konika:
Umieścić konik na łożu tokarskim, od dołu przyłożyć
blaszkę, przez otwory przełożyć śrubę a następnie skręcić
całość nakrętką lub dźwignią blokującą. Aby przesunąć
konik w inne miejsce należy poluźnić śrubę / dźwignię
blokującą, przesunąć konik w odpowiednie miejsce
i zablokować całość. Umieścić ostrze konika w stojaku.
Zdjąć koło, wkręcić ostrze konika w stojak, założyć koło
(płaską stroną w kierunku śruby), skręcić śrubę centrującą.
4.2.13 Montaż suportu wzdłużnego:
Umieścić suport wzdłużny na łożu tokarskim, od dołu
przyłożyć blaszkę, przez otwory przełożyć śrubę a następnie
skręcić całość nakrętką lub dźwignią blokującą. Aby
przesunąć suport w inne miejsce należy poluźnić śrubę/
dźwignię blokującą, przesunąć suport w odpowiednie
miejsce i zablokować całość. Wysokość suportu można
regulować poluźniając blokadę, następnie należy ustawić
wysokość i skręcić blokadę. Należy pamiętać aby ramię
suportu włożyć płaską stroną do śruby blokującej.
4.2.14 Centrowanie wrzeciona z ostrzem konika:
Przed pracą należy wycentrować wrzeciono z ostrzem
konika. W tym celu należy przesunąć ostrze konika jak
najbliżej wrzeciona i sprawdzić czy są w jednej płaszczyźnie.
Jeżeli nie, to należy poluźnić śruby blokujące wrzeciono,
przekręcić wrzeciono dopasowując je do ostrza, skręcić
śruby blokujące wrzeciono:
W przypadku obrabiania większych
kawałków drewna należy zamontować
tarczę tokarską do drewna. W tym
celu tarczę tokarską należy przyłożyć
do środka drewna i przykręcić ją za
pomocą wkrętów z okrągłymi łbami:
4.2.16 Przygotowywanie drewna do montażu na ostrze
konika:
Wyznaczyć środek elementu:
Wywiercić otwór na przecięciu się linii wiertłem o średnicy
1/8” o głębokości 5mm. Aby element bezpieczniej obrabiać
należy narysować okrąg i odciąć rogi drewna jeżeli wystają
na więcej niż minimum 50mm od okręgu:
4.2.17 Usuwanie koła konika:
Przed rozpoczęciem pracy, po odpowiednim ustawieniu
urządzenia i wszystkich elementów należy usunąć śrubę
blokującą koło konika a następnie wyciągnąć koło:
4.2.18 Montaż urządzenia do podłoża:
Urządzenia należy ustawić na podłożu, oznaczyć na
podłożu otwory znajdujące się w podstawie łoża
tokarskiego. W zaznaczonych miejscach wywiercić otwory.
Przykręcić urządzenie śrubami.
4.3 Praca z urządzeniem
MSW-WL450 / MSW-WL1000:
Ustawić obroty pracy urządzenia, umieścić obrabiany
materiał na urządzeniu zgodnie z punktami w powyższym
rozdziale. Włączyć urządzenie włącznikiem. Po zakończeniu
pracy wyłączyć urządzenie przyciskiem i odłączyć kabel
zasilający. Przy modelu MSW-WL1000 należy dodatkowo
pamiętać o usunięciu koła konika.
4.4 Czyszczenie i konserwacja
• Przed każdym czyszczeniem, a także jeżeli urządzenie
nie jest używane, należy wyciągnąć wtyczkę sieciową
i całkowicie ochłodzić urządzenie.
• Do czyszczenia powierzchni należy stosować
wyłącznie środki niezawierające substancji żrących.
• Powstały pył i zanieczyszczenia należy wycierać
czystą szmatką lub zdmuchiwać je sprężonym
powietrzem pod niskim ciśnieniem.
• Wszelkie zanieczyszczenia należy usuwać każdego
dnia po zakończonej pracy.
• Co najmniej raz w tygodniu smarować wszystkie
ruchome części olejem silnikowym dobrej jakości.
4.2.15 Montaż tarczy tokarskiej do drewna:
Rev. 22.05.2018
