d) Nieużywane urządzenia należy przechowywać
w miejscu niedostępnym dla dzieci oraz osób
nie znających urządzenia lub tej instrukcji
obsługi. Urządzenia są niebezpieczne w rękach
niedoświadczonych użytkowników.
e) Utrzymuj urządzenie w dobrym stanie technicznym.
Sprawdzaj przed każdą pracą czy nie posiada
uszkodzeń ogólnych lub związanych z elementami
ruchomymi (pęknięcia części i elementów lub wszelkie
inne warunki, które mogą mieć wpływ na bezpieczne
działanie urządzenia). W przypadku uszkodzenia,
oddaj urządzenie do naprawy przed użyciem.
f) Urządzenie należy chronić przed dziećmi.
g) Naprawa oraz konserwacja urządzeń powinna być
wykonywana przez wykwalikowane osoby przy
użyciu wyłącznie oryginalnych części zamiennych.
Zapewni to bezpieczeństwo użytkowania.
h) Aby zapewnić zaprojektowaną integralność
operacyjną urządzenia, nie należy usuwać
zainstalowanych fabrycznie osłon lub odkręcać śrub.
i) Przy transportowaniu i przenoszeniu urządzenia
z miejsca magazynowania do miejsca użytkowania
należy uwzględnić zasady bezpieczeństwa
i higieny pracy przy ręcznych pracach transportowych
obowiązujących w kraju, w którym urządzenia są
użytkowane.
j) Należy unikać sytuacji gdy urządzenie podczas pracy,
zatrzymuje się pod wpływem dużego obciążenia.
Może spowodować to przegrzanie się elementów
napędowych i w konsekwencji uszkodzenie
urządzenia.
k) Nie wolno dotykać części lub akcesoriów ruchomych,
chyba że urządzenie zostało odłączone od zasilania.
l) Zabrania się przesuwania, przestawiania i obracania
urządzenia będącego w trakcie pracy.
m) Nie należy pozostawiać włączonego urządzenia bez
nadzoru.
n) Zabrania się wsuwania palców/dłoni w otwory
podajnika na kable/przewody w trakcie pracy
urządzenia
o) Po każdym użyciu należy upewnić się, że urządzenie
jest wolne od nadmiernego kurzu, brudu, tłuszczu itp.
UWAGA! Pomimo iż urządzenie zostało
zaprojektowane tak aby było bezpieczne, posiadało
odpowiednie środki ochrony oraz pomimo użycia
dodatkowych elementów zabezpieczających
użytkownika, nadal istnieje niewielkie ryzyko
wypadku lub odniesienia obrażeń w trakcie pracy
z urządzeniem. Zaleca się zachowanie ostrożności
i rozsądku podczas jego użytkowania.
3. ZASADY UŻYTKOWANIA
Ściągacz izolacji przeznaczony jest do pracy z przewodami
i kablami miedzianymi oraz aluminiowymi o różnych
średnicach.
Odpowiedzialność za wszelkie szkody powstałe
w wyniku użytkowania niezgodnego z przeznaczeniem
ponosi użytkownik.
MSW
-
WIRESTRIPPER
-
003
-
2200
1
8
7
7
9
6
3
4
2

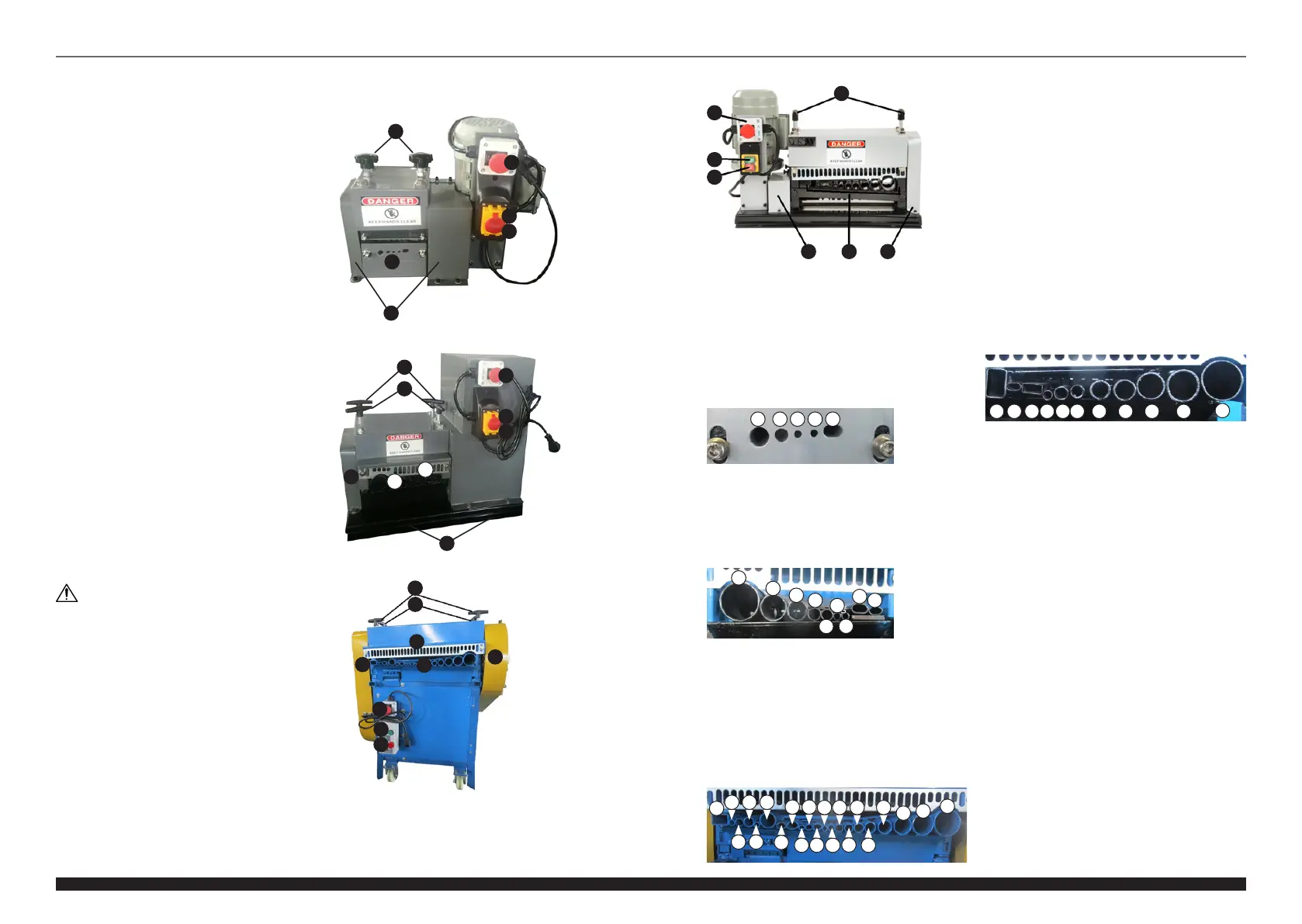

3.1. OPIS URZĄDZENIA
MSW
–
WIRESTRIPPER
–
001
-
370
MSW
-
WIRESTRIPPER
-
002
-
1500
3
4
6
7
1
2
8
1
2
3
4
9
6
7
5
Rozmiary otworów na kable i przewody:
MSW-WIRESTRIPPER-001-370
Otwór na kable/przewody o średnicy:
a) Max. 13 mm
b) Max. 9 mm
c) Max. 6 mm
d) Max 5 mm
e) Max. 14,5 x 8 mm płaskie kable/przewody
MSW-WIRESTRIPPER-002-1500
Otwór na kable/przewody o średnicy:
a) Max. 43 mm
b) Max. 28 mm
c) Max. 21 mm
d) Max. 12,5 mm
e) Max. 12 mm
f) Max. 7 mm
g) Max. 7 mm
h) Max. 17,5 x 8 mm płaskie kable/przewody
i) Max. 14,5 x 8 mm płaskie kable/przewody
MSW-WIRESTRIPPER-003-2200
o) Max. 12,5mm
p) Max. 14,5mm
q) Max. 16mm
r) Max. 20mm
s) Max. 28mm
t) Max. 33,5mm
u) Max. 40mm
3.2. PRZYGOTOWANIE DO PRACY
UMIEJSCOWIENIE URZĄDZENIA
Urządzenie powinno się ustawić na powierzchni roboczej,
która pod względem wy-miarów będzie co najmniej
odpowiadała wymiarom urządzenia. W celu umożliwienia
optymalnej pracy urządzenia powierzchnia robocza
powinna być prosta, sucha i mieć odpowiednią wysokość.
MONTAŻ URZĄDZENIA
MSW-WIRESTRIPPER-001-370,
MSW-WIRESTRIPPER-002-1500,
MSW
-
WIRESTRIPPER
-
008
-
750
Zamocować urządzenie na odpowiednim podłożu
używając wszystkich otworów montażowych.
3.3. PRACA Z URZĄDZENIEM
1. Podłączyć przewód zasilający do zasilania. Należy
pamiętać o tym, by zasilanie urządzenia energią
odpowiadało danym podanym na tabliczce
znamionowej
2. Włączyć urządzenie.
3. Wsunąć kabel/przewód w odpowiedni podajnik
– kabel/przewód powinien mieć odcięte wszelkie
końcówki, wtyczki itp. Średnica kabla/przewodu
powinna być dostosowana do średnicy podajnika.
a
b
c
d
e
a
b
c e
d
g
f
i
h j
k
l
m
n
o
p r
q
t
s
u
b
c
d
e
f
g
h
i
a
1. Pokrętła regulacyjne ostrzy tnących
2. Wyłącznik awaryjny
3. Włącznik
4. Wyłącznik
5. Otwory montażowe
6. Otwory na kable / przewody
7. Pokrywy boczne
8. Pokrętła regulacyjne wałków
9. Osłona
Otwór na kable/przewody o średnicy:
a) Max. 26,5 x 16 mm płaskie kable/przewody
b) Max. 8,5mm
c) Max. 11,5 mm
d) Max. 14,5 mm
e) Max. 8mm
f) Max. 24mm
g) Max. 13,5 x 9mm płaskie kable/przewody
h) Max. 17,5x11mm płaskie kable/przewody
i) Max. 9 x 6 mm płaskie kable/przewody
j) Max. 9,5 x 8mm płaskie kable/przewody
k) Max. 13,5 x 9,5 mm płaskie kable/przewody
l) Max. 8mm
m) Max. 9mm
n) Max. 11,5mm
7 76
1
2
3
4
MSW
-
WIRESTRIPPER
-
008
-
750
a b c d
k
jihgfe
MSW
-
WIRESTRIPPER
-
008
-
750
a) Max. 26x16,5 mm płaskie kable/ przewody
b) Max. 12x6 mm płaskie kable/ przewody
c) Max. 18x8 mm płaskie kable/ przewody
d) Max. 7mm
e) Max. 10,5 mm
f) Max. 11 mm
g) Max. 15 mm
h) Max. 17,5 mm
i) Max. 23,5mm
j) Max. 28 mm
k) Max. 38 mm
