7
DE
6
DE
3. Führen Sie das Kabel / den Leiter in die
entsprechende Zuführung ein. Entfernen Sie vorher
alle Kabelklemmen, Stecker etc. Der Durchmesser
des Kabels / Leiters soll mit dem Durchmesser der
Zuführung übereinstimmen. Führen Sie ein Kabel /
einen Leiter in eine nicht dafür geeignete Zuführung
ein (z.B. die Zuführung ist zu eng), besteht die
Gefahr, das Gerät zu blockieren. Die Länge des
Kabels / Leiters soll 90 cm nicht überschreiten.
Führen Sie keinesfalls mehr als ein Kabel / einen
Leiter gleichzeitig in eine Zuführung ein.
4. Ein abisoliertes Kabel / abisolierter Leiter wird auf der
anderen Seite des Gerätes herausbefördert. Stellen
Sie sicher, dass sich im Arbeitsbereich des Gerätes
keine Gegenstände benden, die die Arbeit des
Gerätes beeinträchtigen können. Das Isoliermaterial
soll nach der Verarbeitung frei fallen können, um
Verheddern, Blockieren und / oder Schäden am
Gerät selbst zu verhindern.
5. Regulieren Sie die Schnitttiefe mit den Drehhebeln
(1) und (8 – modelle MSW-WIRESTRIPPER-002-1500,
MSW-WIRESTRIPPER-003-2200) wenn der Einschnitt
am Kabel / Leiter nicht richtig ist (zu tief oder zu
ach). Drehen Sie den Drehhebel fest, wird die
Schnitttiefe größer. Drehen Sie den Drehhebel auf,
wird die Schnitttiefe geringer
6. Wenn das Kabel / der Leiter zwischen den
Schneidwellen feststeckt, prüfen Sie umgehend, ob
die Drehhebel nicht zu fest zugedreht sind. Dies kann
daraus resultieren, dass sich zu viel Schmiersto an
den Kabeln / Leitern bendet. Reinigen Sie bitte in
diesem Fall die Kabel / Leiter und die Schneidwellen.
Ziehen Sie den Stecker aus der Steckdose bevor Sie
mit der Reinigung der Schneidwellen beginnen!
7. Schalten Sie das Gerät aus, sobald Sie die Arbeit
beendet haben.
b) Schieben Sie die Platte mit Önungen für die
Zuführungen nach unten wenn Sie Kabel / Leiter
mit einem Durchmesser von 1 bis 6 mm verarbeiten.
(Ziehen Sie den Stecker aus der Steckdose bevor Sie
mit diesem Vorgang beginnen!):
c) Falls das Kabel nicht die Achse entlang geschnitten
wird, kann es darauf hinweisen, dass die Messer nicht
zentriert sind (das Messer ist nicht auf die Achse des
Kabels eingestellt).
Modell MSW-WIRESTRIPPER-002-1500,
MSW-WIRESTRIPPER-008-750
a) Falls das Kabel nicht die Achse entlang geschnitten
wird, kann es darauf hinweisen, dass die Messer nicht
zentriert sind (das Messer ist nicht auf die Achse des
Kabels eingestellt). Um die Einstellung der Walze
mit den Messern zu regulieren, soll man die beiden
Abdeckungen (7) ausbauen, die Muttern an beiden
Seiten abschrauben ((1) – Abb. unten) und dann die
Walze mit den Messern mit Hilfe der Schrauben ((2) –
Abb. unten) regulieren. Nach der richtigen Einstellung
der Messer, bitte die beiden Seitenabdeckungen
wieder montieren.
Modell MSW-WIRESTRIPPER-003-2200
a) Falls das Kabel nicht die Achse entlang geschnitten
wird, kann es darauf hinweisen, dass die Messer nicht
zentriert sind (das Messer ist nicht auf die Achse des
Kabels eingestellt). Um die Einstellung der Walze
mit den Messern zu regulieren, soll man die beiden
Abdeckungen (8) ausbauen, die Muttern an beiden
Seiten abschrauben ((1) – Abb. unten) und dann die
Walze mit den Messern mit Hilfe der Schrauben ((2) –
Abb. unten) regulieren. Nach der richtigen Einstellung
der Messer, bitte die beiden Seitenabdeckungen
wieder montieren.
1
2
1
2
1
2
Lochgröße für Kabel und Leitungen:
MSW-WIRESTRIPPER-001-370
Zuführung für Kabel / Leiter mit einem Durchmesser
von:
a) Max. 13 mm
b) Max. 9 mm
c) Max. 6 mm
d) Max 5 mm
e) Max. 14,5 x 8 mm Flachkabel/Leiter
MSW-WIRESTRIPPER-002-1500
Zuführung für Kabel/Leiter mit einem Durchmesser von:
a) Max. 43 mm
b) Max. 28 mm
c) Max. 21 mm
d) Max. 12,5 mm
e) Max. 12 mm
f) Max. 7 mm
g) Max. 7 mm
h) Max. 17,5 x 8 mm Flachkabel/Leiter
i) Max. 14,5 x 8 mm Flachkabel/Leiter
MSW-WIRESTRIPPER-003-2200
Zuführung für Kabel/Leiter mit einem Durchmesser von:
a) Max. 26,5 x 16 mm Flachkabel/Leiter
b) Max. 8,5mm
c) Max. 11,5 mm
d) Max. 14,5 mm
e) Max. 8mm
f) Max. 24mm
g) Max. 13,5 x 9mm Flachkabel/Leiter
h) Max. 17,5x11mm Flachkabel/Leiter
i) Max. 9 x 6 mm Flachkabel/Leiter
j) Max. 9,5 x 8mm Flachkabel/Leiter
k) Max. 13,5 x 9,5 mm Flachkabel/Leiter
l) Max. 8mm
m) Max. 9mm
n) Max. 11,5mm
a
b
c
d
e
a
b
c e
d
g
f
i
h j
k
l
m
n
o
p r
q
t
s
u
b
c
d
e
f
g
h
i
a

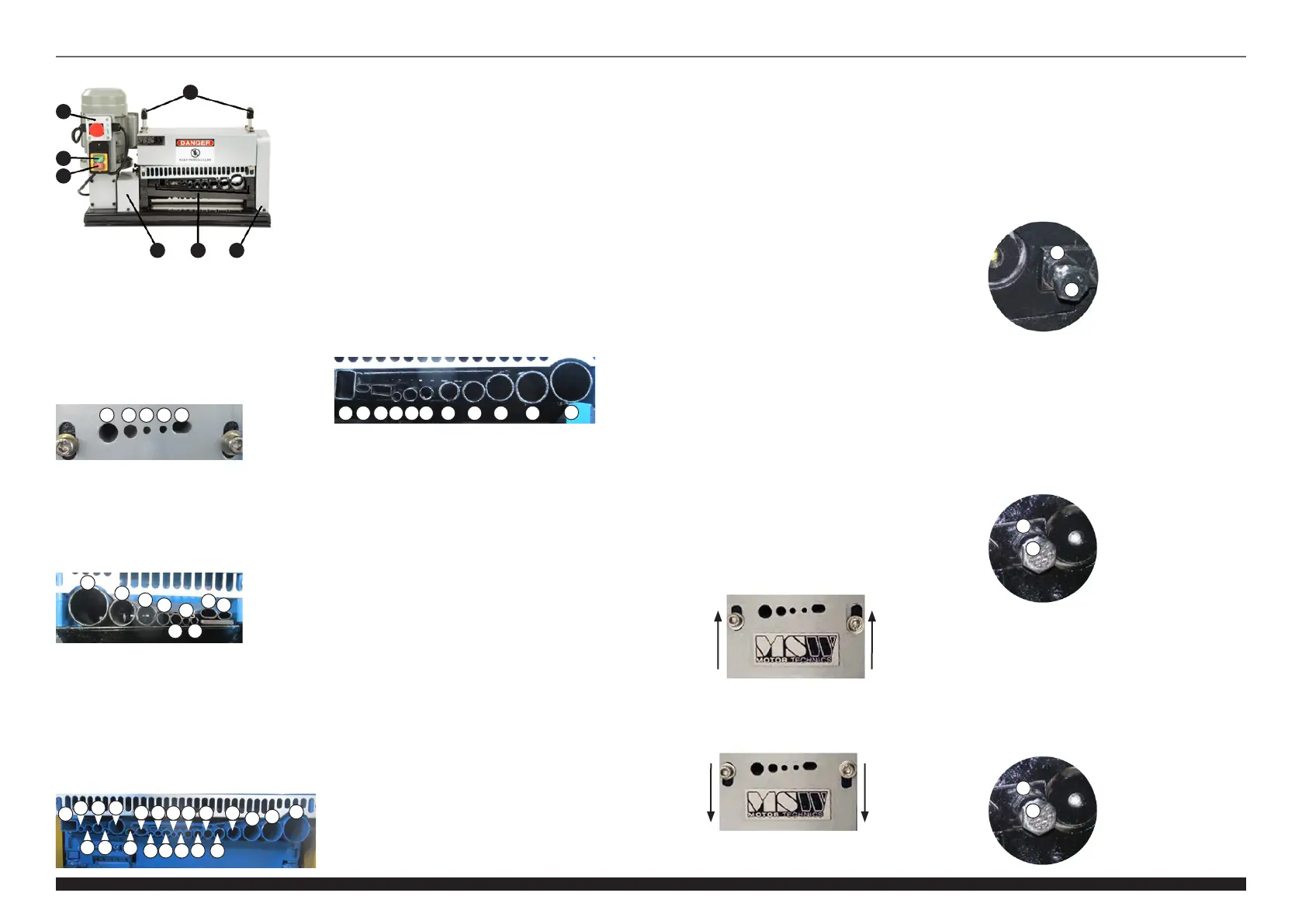

1. Knebelgri zur Regulierung der Messer
2. Notschalter
3. Einschalter
4. Ausschalter
5. Montagelöcher
6. Zuführung für Kabel/Leiter
7. Seitenabdeckungen
8. Knebelgri zur Regulierung der Walzen
9. Schutzgitter
3.2. VORBEREITUNG ZUM BETRIEB
ARBEITSSTELLE DES GERÄTS
Das Gerät sollte auf eine Arbeitsäche aufgestellt werden,
welche mindestens den Maßen des Gerätes entspricht. Die
Arbeitsäche sollte gerade und trocken sein sowie eine
passende Höhe haben, um eine optimale Arbeitsweise zu
ermöglichen.
AUFBAU DES GERÄTES
MSW-WIRESTRIPPER-001-370,
MSW-WIRESTRIPPER-002-1500,
MSW-WIRESTRIPPER-008-750
Stellen Sie das Gerät auf eine dafür geeignete Fläche.
Befestigen Sie es mit dem dafür vorgesehenen und
gelieferten Montagematerial.
3.3. ARBEIT MIT DEM GERÄT
1. Schließen Sie den Stecker an die Stromversorgung
an. Überprüfen Sie, ob die Art der Stromversorgung
mit den Daten auf dem Typenschild des Gerätes
übereinstimmt!
2. Schalten Sie das Gerät ein.
Um die Einstellung der Walze mit den Messern zu
regulieren, soll man die beiden Abdeckungen (7)
ausbauen, die Muttern an beiden Seiten abschrauben
((1) – Abb. unten) und dann die Walze mit den
Messern mit Hilfe der Schrauben ((2) – Abb. unten)
regulieren. Nach der richtigen Einstellung der
Messer, bitte die beiden Seitenabdeckungen wieder
montieren.
o) Max. 12,5mm
p) Max. 14,5mm
q) Max. 16mm
r) Max. 20mm
s) Max. 28mm
t) Max. 33,5mm
u) Max. 40mm
Modell MSW – WIRESTRIPPER – 001-370
a) Schieben Sie die Platte mit Önungen für die
Zuführungen nach oben wenn Sie Kabel / Leiter mit
einem Durchmesser von 6 bis 13 mm verarbeiten.
(Ziehen Sie den Stecker aus der Steckdose bevor Sie
mit diesem Vorgang beginnen!):
7 76
1
2
3
4
a b c d
k
jihgfe
MSW
-
WIRESTRIPPER
-
008
-
750
MSW
-
WIRESTRIPPER
-
008
-
750
a) Max. 26x16,5 mm Flachkabel/Leiter
b) Max. 12x6 mm Flachkabel/Leiter
c) Max. 18x8 mm Flachkabel/Leiter
d) Max. 7mm
e) Max. 10,5 mm
f) Max. 11 mm
g) Max. 15 mm
h) Max. 17,5 mm
i) Max. 23,5mm
j) Max. 28 mm
k) Max. 38 mm
Rev. 12.04.2023
Rev. 12.04.2023
