34
IT
35
IT
Rev. 12.04.2023
Rev. 12.04.2023

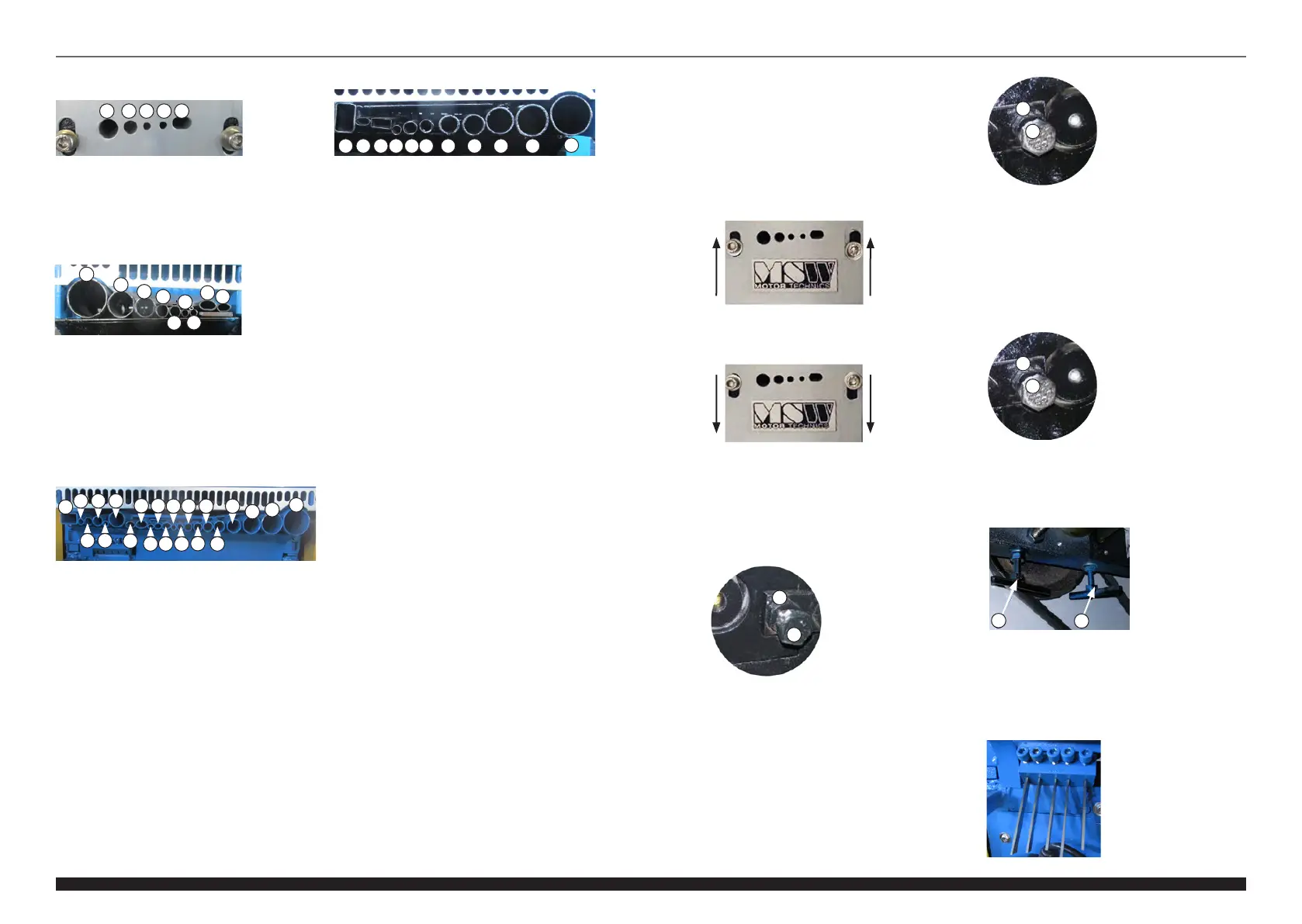

Fori per cavi / conduttori del diametro:
a) Max. 43 mm
b) Max. 28 mm
c) Max. 21 mm
d) Max. 12,5 mm
e) Max. 12 mm
f) Max. 7 mm
g) Max. 7 mm
h) Max. 17,5 x 8 mm cavi piatti/conduttori
i) Max. 14,5 x 8 mm cavi piatti/conduttori
MSW-WIRESTRIPPER-003-2200
Fori per cavi / conduttori del diametro:
a) Max. 26,5 x 16 mm cavi piatti/conduttori
b) Max. 8,5mm
c) Max. 11,5 mm
d) Max. 14,5 mm
e) Max. 8mm
f) Max. 24mm
g) Max. 13,5 x 9mm cavi piatti/conduttori
h) Max. 17,5x11mm cavi piatti/conduttori
i) Max. 9 x 6 mm cavi piatti/conduttori
j) Max. 9,5 x 8mm cavi piatti/conduttori
k) Max. 13,5 x 9,5 mm cavi piatti/conduttori
l) Max. 8mm
m) Max. 9mm
n) Max. 11,5mm
o) Max. 12,5mm
p) Max. 14,5mm
q) Max. 16mm
r) Max. 20mm
s) Max. 28mm
t) Max. 33,5mm
u) Max. 40mm
a
b
c e
d
g
f
i
h j
k
l
m
n
o
p r
q
t
s
u
3.2. PREPARAZIONE AL FUNZIONAMENTO
POSIZIONAMENTO DEL DISPOSITIVO
Posizionare il dispositivo su una supercie di lavoro con
dimensioni almeno pari alle dimensioni del dispositivo.
Al ne di permettere un funzionamento ottimale del
dispositivo, la supercie di lavoro deve essere piana,
asciutta e di un’altezza adeguata.
MONTAGGIO DEL DISPOSITIVO
MSW-WIRESTRIPPER-001-370,
MSW-WIRESTRIPPER-002-1500,
MSW
-
WIRESTRIPPER
-
008
-
750
Installare il dispositivo sulla supercie idonea, utilizzando
tutti i fori di montaggio.
b
c
d
e
f
g
h
i
a
3.3. LAVORARE CON IL DISPOSITIVO
1. Allacciare il cavo di alimentazione alla fonte di
alimentazione. Vericare che l'alimentazione di
corrente del dispositivo sia conforme ai dati sulla targa!
2. Accendere il dispositivo.
3. Inserire il cavo / il conduttore nel rispettivo caricatore,
prima rimuovete tutti i morsetti, le spine, ecc. dal
cavo. Il diametro del cavo / del conduttore dovrebbe
essere conforme al diametro del caricatore. Qualora
il cavo / il conduttore fossero inseriti in un caricatore
non idoneo (ad es. l’inserimento del cavo in un
caricatore troppo stretto) si rischia di bloccare il
dispositivo. La lunghezza del cavo / del conduttore
non può superare i 90 cm. Non inserire nei fori del
caricatore più di un cavo / conduttore alla volta.
4. Il cavo / il conduttore sguainato uscirà dall’altra
parte del dispositivo. Assicurarsi che nell’area
intorno al dispositivo non si trovi alcun oggetto, che
può inuenzare il lavoro del dispositivo. Il materiale
isolato deve poter cadere liberamente dopo la
lavorazione per evitare che il dispositivo si blocchi, si
ingarbugli o si danneggi.
5. Qualora gli intagli sui cavi / sui conduttori
non siano corretti (troppo profondi o troppo
piatti) utilizzare le manopole di regolazione (1)
e (8 – modelli MSW-WIRESTRIPPER-002-1500,
MSW-WIRESTRIPPER-003-2200). Stringere la leva
di rotazione per aumentare la profondità di taglio,
allentarla per diminuire la profondità di taglio.
6. Qualora il cavo / il conduttore si blocchi sui rulli
taglienti, vericare se le manopole di regolazione
non siano troppo avvitate. Tale blocco può derivare
b) Qualora siano lavorati i cavi / i conduttori con un
diametro da 1 a 6 mm, abbassare la piastra con i fori
dei caricatori (prima di iniziare questa operazione
scollegare il dispositivo dall’alimentazione):
b) Applicabile per cavi / conduttori con diametro pari
a 28 – 45 mm: qualora le lame taglienti non tagliassero
l’isolamento dei cavi / dei conduttori alla profondità
corretta, regolare il dispositivo posizionando
correttamente le manopole di regolazione (1) e (2)
mostrate nella gura sottostante:
2
1
1
2
Modello MSW-WIRESTRIPPER-002-1500
MSW
-
WIRESTRIPPER
-
008
-
750
a) Qualora la lama tagliente non tagliasse il cavo / il
conduttore lungo il suo asse, questo può signicare
che le lame non sono centrate (la lama non si trova
sull'asse del cavo / del conduttore). Per regolare la
posizione del rullo con le lame, togliere entrambi
i coperchi laterali (7), svitare i dadi su entrambi i lati
((1) – g. sottostante) e regolare il rullo con le lame,
utilizzando le viti ((2) – g. sottostante). Quando la
posizione delle lame è corretta, rimontare entrambi
i coperchi laterali.
Modello MSW-WIRESTRIPPER-003-2200
a) Qualora la lama tagliente non tagliasse il cavo / il
conduttore lungo il suo asse, questo può signicare
che le lame non sono centrate (la lama non si trova
sull'asse del cavo / del conduttore).Per regolare la
posizione del rullo con le lame, togliere entrambi
i coperchi laterali (7), svitare i dadi su entrambi i lati
((1) – g. sottostante) e regolare il rullo con le lame,
utilizzando le viti ((2) – g. sottostante). Quando la
posizione delle lame è corretta, rimontare entrambi
i coperchi laterali.
1
2
1
2
Le manopole sono disposte su entrambi i lati del
dispositivo, sotto i rulli ed i rulli con le lame, davanti alle
porte del motore di trasmissione. Avvitando le manopole si
aumenta la profondità di taglio della lama, svitando viene
ridotta.
c) Montare le lame taglienti aggiuntive contenute nel set
nei rispettivi fori, svitando prima le viti di montaggio.
Avvitare le viti dopo aver
inlato le lame alla profondità
corretta.
MSW-WIRESTRIPPER-002-1500
c) Qualora la lama tagliente non tagliasse il cavo / il
conduttore lungo il suo asse, è probabile che le lame
non siano centrate (la lama non si trova sull'asse
del cavo / del conduttore). Per regolare la posizione
del rullo con le lame, togliere entrambi i coperchi
laterali (7), svitare i dadi su entrambi i lati ((1) – g.
sottostante) e regolare il rullo con le lame, utilizzando
le viti ((2) – g. sottostante). Quando la posizione delle
lame è corretta, rimontare entrambi i coperchi laterali.
Dimensioni dei fori per cavi e conduttori:
MSW-WIRESTRIPPER-001-370
Fori per cavi/conduttori del diametro:
a) Max. 13 mm
b) Max. 9 mm
c) Max. 6 mm
d) Max 5 mm
e) Max. 14,5 x 8 mm cavi piatti/conduttori
a
b
c
d
e
a b c d
k
jihgfe
MSW
-
WIRESTRIPPER
-
008
-
750
a) Max. 26x16,5 mm cavi piatti/conduttori
b) Max. 12x6 mm cavi piatti/conduttori
c) Max. 18x8 mm cavi piatti/conduttori
d) Max. 7mm
e) Max. 10,5 mm
f) Max. 11 mm
g) Max. 15 mm
h) Max. 17,5 mm
i) Max. 23,5mm
j) Max. 28 mm
k) Max. 38 mm
anche dall’eccessiva quantità di olio su cavi /
conduttori – in questo caso occorre pulire i cavi /
i conduttori e i rulli taglienti. Prima di procedere con
la pulizia dei rulli taglienti staccare la macchina dalla
presa di corrente.
7. Spegnere il dispositivo dopo aver completato il lavoro
Modello MSW – WIRESTRIPPER – 001-370
a) Qualora siano lavorati cavi / conduttori con un
diametro da 6 a 13 mm, alzare la piastra con i fori
dei caricatori (prima di iniziare questa operazione
scollegare il dispositivo dall’alimentazione!):
