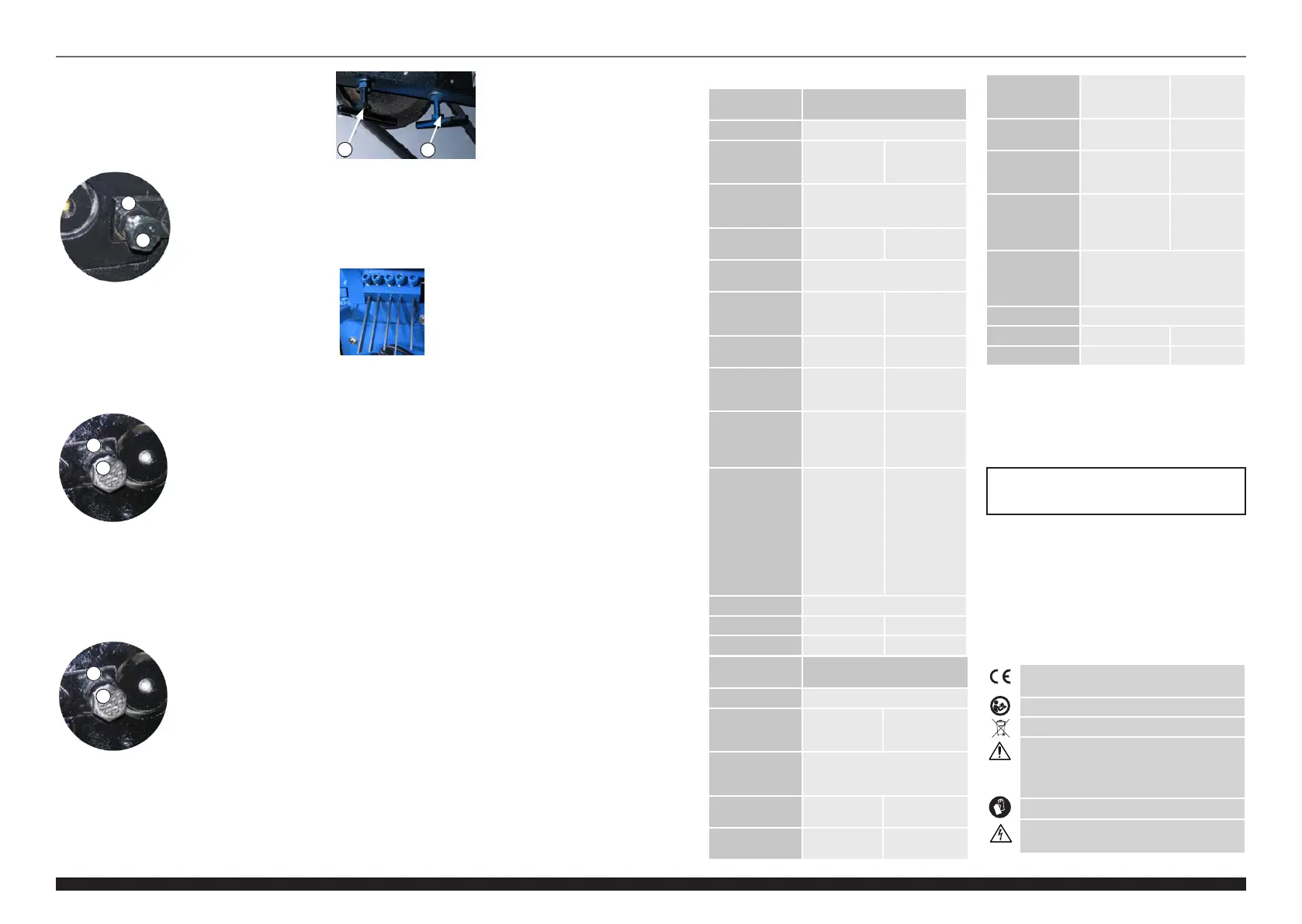

MANUEL D‘UTILISATION
FR
24 25
CZ
Rev. 12.04.2023
Rev. 12.04.2023
Seřizovací páky se nacházejí po obou stranách zařízení,
pod hřídelkami a hřídelkami s ostřím, za dvířky pohonné
jednotky. Dotažením seřizovacích pák zvýšíte řeznou
hloubku ostří, uvolněním ji naopak snížíte.
c) Dodatečné řezné ostří, které je součástí výrobku,
musíte připevnit v příslušných otvorech. Před tím však
musíte odšroubovat upevňovací šrouby:
Po zasunutí nožů do náležité
hloubky šrouby dotáhněte.
1
2
1
2
2
1
Model MSW-WIRESTRIPPER-003-2200
a) Pokud ostří neřeže kabel/vodič podél jeho osy,
může to znamenat, že není vystředěné (ostří leží
mimo osu kabelu/vodiče). Pro seřízení polohy řezné
hřídele odmontujte oba boční kryty (7), odšroubujte
po obou stranách pojistné matice ((1) – obr. níže)
a následně pomocí šroubů ((2) – obr. níže) seřiďte
řeznou hřídel. Poté, co jste dokončili nastavení ostří,
namontujte zpět oba boční kryty.
b) Platí pro kabely/vodiče s průměrem 28–45 mm: pokud
ostří neřeže izolaci kabelů/vodičů do požadované
hloubky, seřiďte zařízení nastavením seřizovacích pák
(1) a (2) zobrazených na obrázku níže:
NEBEZPEČÍ BĚHEM POUŽÍVÁNÍ ZAŘÍZENÍ
Nebezpečí, která mohou vzniknout při používání zařízení, jsou
mechanické povahy. Mechanické nebezpečí vzniká v situaci,
při níž může dojít k úrazu v důsledku mechanického působení
různých součástí na člověka, např. strojních součástek, nářadí
atd. Základním mechanickým nebezpečím je rozdrcení,
pohmoždění, useknutí, přeříznutí nebo odříznutí; namotání;
vtáhnutí nebo zachycení; náraz; probodnutí nebo proražení;
odření, a také uklouznutí a zakopnutí. Toto nebezpečí může
vzniknout jak při normální práci zařízení, tak i při jeho závadě.
Tyto nedostatky mohou vést k poruše zařízení. Mechanické
nebezpečí může vzniknout v důsledku: přemísťování zařízení,
převážených nákladů, pohyblivých součástí, ostrých/drsných
součástí, padajících součástí/nákladů, kluzkých nerovných
ploch, omezeného prostoru, pozice pracoviště vůči podkladu.
3.4. ČIŠTĚNÍ A ÚDRŽBA
a) Před každým čištěním, seřízením, výměnou
příslušenství vytáhněte síťovou zástrčku ze zásuvky.
Totéž udělejte, pokud zařízení nepoužíváte.
b) K čištění povrchů používejte výhradně prostředky bez
obsahu žíravých látek.
c) Ujistěte se, že řetěz, ozubená kola a ložiska jsou
dostatečně namazána. Pro tyto účely použijte
„červené“ nebo molybdenové mazivo.
d) Zařízení skladujte na suchém a chladném místě,
chráněném proti vlhkosti a přímému slunečnímu
záření. Jestliže budete zařízení skladovat po delší dobu,
zakonzervujte jeho řezné hřídele a válečky olejem.
e) Zařízení pravidelně kontrolujte, zda je technicky
způsobilé a není poškozeno.
UPOZORONĚNÍ!: Montáž a regulaci musí provádět osoba
s příslušnými znalostmi a zkušenostmi. Při nastavování výšky
ostří je nutné dávat pozor a pokaždé ověřit, zda se ostří
nestýká s válečky. V případě, kdyby ostří kolidovalo s válečky,
budou uškozeny a mohou být také příčinou ohrožení života
a zdraví obsluhující osoby, tj. ostří, které se odlomí o váleček,
může prudce vyletět ze stroje. Při změně opracovávaného
kabelu nebo změně ustavení válečků je vždy nutné upravit
ustavení ostří.
Description
des paramètres
Valeur des paramètres
Nom du produit Machine à dénuder
Modèle MSW-
WIRESTRIPPER-
001-370
MSW-
WIRESTRIPPER-
002-1500
Tension nominale
[V~] / Fréquence
[Hz]
230/50
Puissance
nominale [kW]
0,37 1,5
Indice de
protection IP
IP20
Nombre de trous
d’alimentation
pour
5 9
Vitesse de
découpe [m/min]
16 15
Diamètre des
câbles (Plage de
dénudage) [mm]
Max. 13 Max. 43
Longueur
minimale du
câble/du l coupé
[mm]
85 140
Types de
câbles non
recommandés
pour l'usinage
Isolés avec du
dioxyde de
silicium;
Isolés avec du
dioxyde de
silicium,
Avec
renforcement
en cuivre
Renforcé en
bre de verre;
Isolés avec du
dioxyde de
silicium;
Isolés avec du
dioxyde de
silicium,
Renforcé en
cuivre
Niveau de bruit 81 dB(A) K=3dB(A)
Dimensions [mm] 465x410x386 620x560x510
Poids [kg] 32,7 81
DÉTAILS TECHNIQUES
1. DESCRIPTION GÉNÉRALE
L’objectif du présent manuel est de favoriser une utilisation
sécuritaire et able de l’appareil. Le produit a été conçu
et fabriqué en respectant étroitement les directives
techniques applicables et en utilisant les technologies et
composants les plus modernes. Il est conforme aux normes
de qualité les plus élevées.
LISEZ ATTENTIVEMENT LE PRÉSENT MANUEL ET
ASSUREZ-VOUS DE BIEN LE COMPRENDRE AVANT
LA PREMIÈRE UTILISATION.
An de garantir le fonctionnement able et durable de
l’appareil, il est nécessaire d’utiliser et d’entretenir ce
dernier conformément aux consignes gurant dans le
présent manuel. Les caractéristiques et les spécications
contenues dans ce document sont à jour. Le fabricant se
réserve le droit de procéder à des modications à des ns
d’amélioration du produit. L’appareil a été mis au point et
fabriqué en tenant compte des progrès techniques et de la
réduction de bruit an de réduire au maximum les risques
liés aux émissions sonores.
SYMBOLES
Le produit est conforme aux normes de sécurité
en vigueur.
Respectez les consignes du manuel.
Collecte séparée.
ATTENTION!, AVERTISSEMENT! et REMARQUE!
attirent l’attention sur des circonstances
spéciques (symboles d’avertissement
généraux).
Portez des protections pour les mains.
ATTENTION! Mise en garde liée à la tension
électrique.
Description
des paramètres
Valeur des paramètres
Nom du produit Machine à dénuder
Modèle MSW-
WIRESTRIP-
PER-003-2200
MSW-
WIRESTRIP-
PER-008-750
Tension nominale
[V~]/Fréquence
[Hz]
230/50
Puissance
nominale [kW]
2,2 0,75
Indice de
protection IP
IP20 IPX0
Nombre de trous
d’alimentation
pour
21 11
Vitesse de
découpe [m/min]
23 16
Diamètre des
câbles (Plage de
dénudage) [mm]
Max. 40 Max. 38
Longueur
minimale du
câble/du l coupé
[mm]
53 150
Types de
câbles non
recommandés
pour l'usinage
Isolés avec du dioxyde de silicium,
Avec renforcement en cuivre
Niveau de bruit 81 dB(A) K=3dB(A)
Dimensions [mm] 680x635x840 650x520x520
Poids [kg] 129 47,5
Model MSW-WIRESTRIPPER-002-1500
MSW
-
WIRESTRIPPER
-
008
-
750
a) Pokud ostří neřeže kabel/vodič podél jeho osy,
může to znamenat, že není vystředěné (ostří leží
mimo osu kabelu/vodiče). Pro seřízení polohy řezné
hřídele odmontujte oba boční kryty (7), odšroubujte
po obou stranách pojistné matice ((1) – obr. níže)
a následně pomocí šroubů ((2) – obr. níže) seřiďte
řeznou hřídel. Poté, co jste dokončili nastavení ostří,
namontujte zpět oba boční kryty.
1
2
c) Pokud ostří neřeže kabel/vodič podél jeho osy,
může to znamenat, že není vystředěné (ostří leží
mimo osu kabelu/vodiče). Pro seřízení polohy řezné
hřídele odmontujte oba boční kryty (7), odšroubujte
po obou stranách pojistné matice ((1) – obr. níže)
a následně pomocí šroubů ((2) – obr. níže) seřiďte
řeznou hřídel. Poté, co jste dokončili nastavení ostří,
namontujte zpět oba boční kryty.
