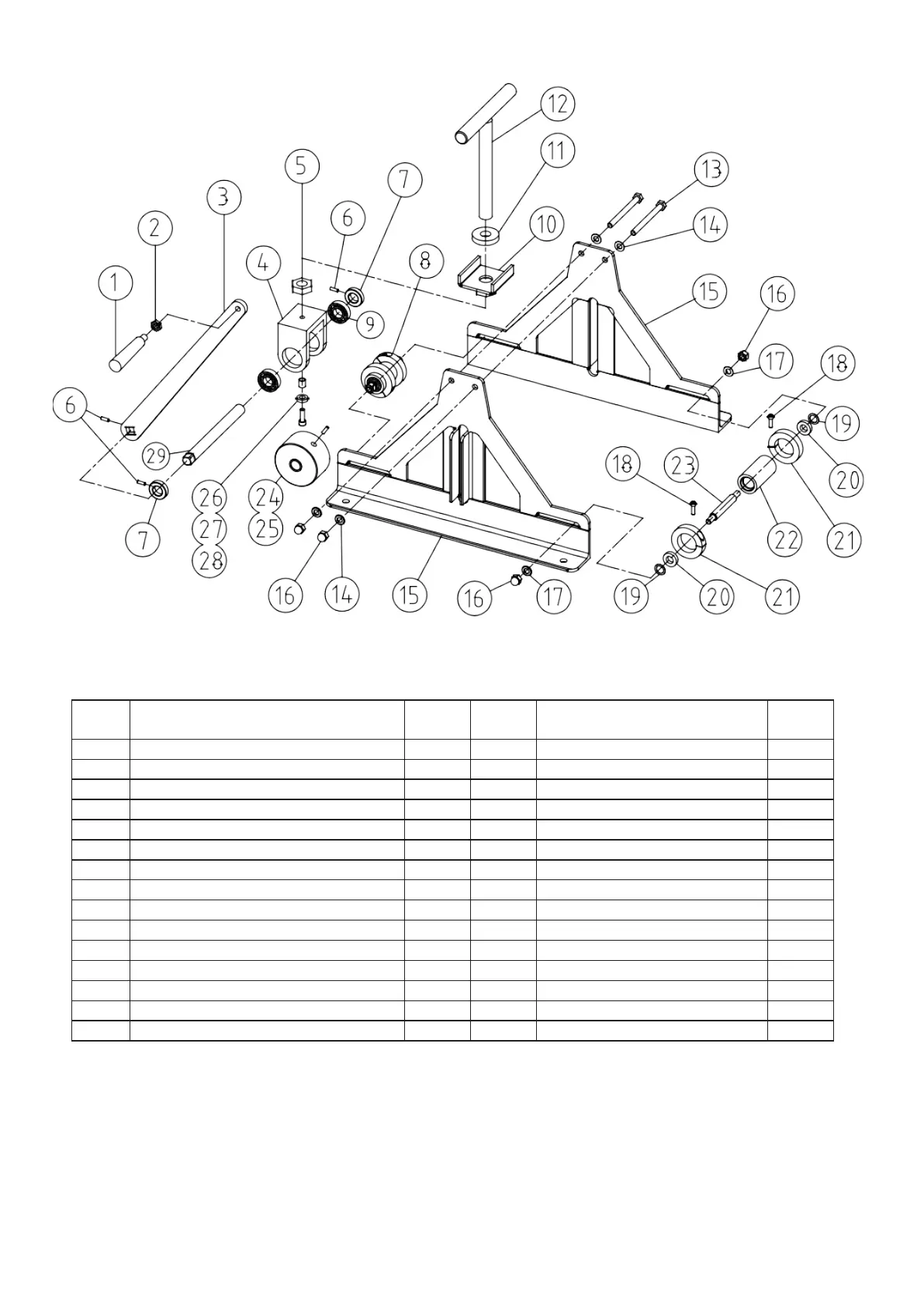

3.1. Description de l'appareil
Réf.
Nr.
Description de l’appareil
Qté
Réf.
Nr.
Description de l’appareil
Qté
1
Poignée tournante M12
1
16
Contre-écrou M10
4
2
Ecrou fin M12
1
17
Rondelle de blocage 10
4
3
Manivelle
1
18
Vis M6X20
4
4
Porte-roue supérieur
1
19
Rondelle de protection
4
5
Ecrou fin M24x2
1
20
Roulement 61902
4
6
Vis M6X12
3
21
Col d'arrêt extérieur
4
7
Manchon de positionnement
2
22
Rouleau bas
2
8
Parties inférieures
1
23
Essieu bas
2
9
Roulement 6004
2
24
Rouleau supérieur
1
10
Support en U
1
25
Vis M8X20
1
11
Collier d'arrêt supérieur
1
26
Buisson de l'espace
1
12
Leveur
1
27
Roulement 608
1
13
Boulon M10X110
2
28
Boulon 8X30M
1
14
Rondelle 10
4
29
Essieu supérieur
1
15
Support
2
3.2. Assemblage de l'appareil
Avant de commencer le travail, l'appareil doit être fixé sur un plan de travail ou un espace de travail afin qu'il y ait une zone
de travail stable et suffisante pour le travail.
L'utilisation de l'outil pour certaines opérations nécessitera d'exercer une force considérable sur la poignée, il est donc
essentiel que l'outil soit monté sur un établi lourd ou immobile ou sur une autre surface de travail. Assurez-vous qu'il y aura
un dégagement suffisant pour toute la plage de mouvement de la poignée sans aucun point de pincement potentiel pour les
mains de l'opérateur.
3. Étalez un peu d'huile sur les matrices et le rouleau avant de plier le matériau pour rendre l'opération plus fluide.
