1. Assicurarsi che entrambe le piastre del telaio siano
allineate nella stessa direzione.
2. Installare e lubricare il perno 1'''. Assicurarsi che si
muova in modo uido verso l'alto e verso il basso.
3. Serrare le viti ¾'' in modo che il braccio possa
muoversi sotto pressione.
4. Spostare l'elemento rettangolare 1''x2''' sopra la
maniglia per riposizionare la leva.
5. Centrare l'impugnatura, quindi serrare la angia.
Montaggio del braccio girevole
6. Rimuovere il perno da 1''' dal telaio principale e
inserirlo nei fori del telaio del braccio girevole come
indicato nel disegno.
7. Inserire il perno 7/8'' come indicato nel disegno.
8. Avvitare le piastre del telaio del braccio girevole da
½"'' e ssare con i dadi.
9. Fare attenzione a non utilizzare rondelle sotto i dadi
nella parte inferiore o superiore dei bulloni.
10. Vericare che i bulloni siano ben serrati.
11. Dimensioni dei distanziatori sono: 1/2''' x 2 5/8''.
12. Rimuovere il perno 1''', inserire il telaio del braccio
girevole nel telaio principale, allineare i fori e inserire
il perno 1''' come indicato nel disegno.
13. Allineare il braccio girevole con i fori del telaio
principale.
Montaggio della matrice
16. Chiudere il braccio girevole e posizionare il tubo nella
matrice come indicato nel disegno.
17. Inserire il blocco di ssaggio come indicato nel
disegno e ssarlo con un perno.
Montaggio della cinghia e del perno
18. Sistemare la cinghia intorno al tubo, allungarla e
inlare il perno attraverso la cinghia e la matrice.
3.3. LAVORARE CON IL DISPOSITIVO
Nota: prima di iniziare il lavoro, assicurarsi che le aree
indicate nella gura sottostante siano ben lubricate. Allo
stesso tempo, assicurarsi che il grasso non entri in altre aree
della macchina.
6
7
8
9
11
10
13
12
14
15
14. Rimuovere il perno 1''' e 7/8’’, inserire la matrice nel
telaio del braccio girevole, inserire il perno 1''' nei fori
dei telai e angia della matrice.
15. Inserire il perno nel telaio del braccio girevole e nel
primo foro della matrice.
17
16
3
2
1
5
4
7
3
56
1 2
4
e) Non indossare indumenti larghi o gioielli. Tenere
capelli, indumenti e guanti lontano da parti in
movimento. Vestiti larghi o tenuti all’aria, gioielli
o capelli lunghi possono impigliarsi nelle parti in
movimento.
f) Bisogna rimuovere tutti gli strumenti di regolazione
o le chiavi prima dell’uso del dispositivo. Lo strumento
o la chiave lasciata nella parte rotante del dispositivo
puo causare lesioni.
g) Il materiale soggetto alla lavorazione dovrebbe essere
libero da impurità.
h) Non toccare le parti in movimento o gli accessori
mobili durante il funzionamento del dispostivo.
i) Indossare i guanti protettivi per evitare ferite causate
dai bordi acuti.
j) Non lavorare gli elementi realizzati in materiale duro.
k) È vietato intervenire sulla struttura del dispositivo per
modicare i suoi parametri o la sua costruzione.
USO SICURO DEL DISPOSITIVO
a) Non far surriscaldare il dispositivo. Utilizzare strumenti
appropriati. Dispositivi scelti correttamente e un
attento utilizzo degli stessi portano a risultati migliori.
b) Gli strumenti inutilizzati devono essere tenuti fuori
dalla portata dei bambini e delle persone che non
hanno familiarità con l'unità e le istruzioni. Nelle
mani di persone inesperte, questo apparecchio può
rappresentare un pericolo.
c) Mantenere l'apparecchio in perfette condizioni.
Prima di ogni utilizzo, vericare che non vi siano
danni generali o danni alle parti mobili (frattura di
parti e componenti o altre condizioni che potrebbero
compromettere il funzionamento sicuro della
macchina). In caso di danni, l'unità deve essere
riparata prima dell'uso.
d) Tenere il dispositivo fuori dalla portata dei bambini.
e) La riparazione e la manutenzione dell'attrezzatura
devono essere eseguite esclusivamente da personale
specializzato qualicato e con pezzi di ricambio
originali. Ciò garantisce la sicurezza durante l'uso.
f) Per garantire l'integrità di funzionamento
dell'apparecchio, i coperchi o le viti installati in
fabbrica non devono essere rimossi.
g) Quando si trasporta e si sposta l'apparecchiatura
dal luogo di stoccaggio al luogo di utilizzo,
i requisiti di sicurezza e di igiene per lo spostamento
manuale devono essere rispettati per il Paese in cui
l'apparecchiatura viene utilizzata.
h) Nel dispositivo bisogna lavorare gli elementi con
i parametri conformi alle informazioni indicate nella
tabella dei dati tecnici. Non superare le misure
consentite del materiale lavorato.
i) Non lavorare due oggetti contemporaneamente.
j) Gli oggetti lunghi in lavorazione vanno appoggiati e
posizionati in modo stabile per poi essere lavorati.
k) Posizionare il dispositivo su una supercie stabile,
asciutta e piana con una misura adeguata ll’ingombro
del dispositivo e del materiale lavorato.
l) Il pavimento sul posto di lavoro dovrebbe essere anti-
scivolo.
24
Rev. 06.07.2020

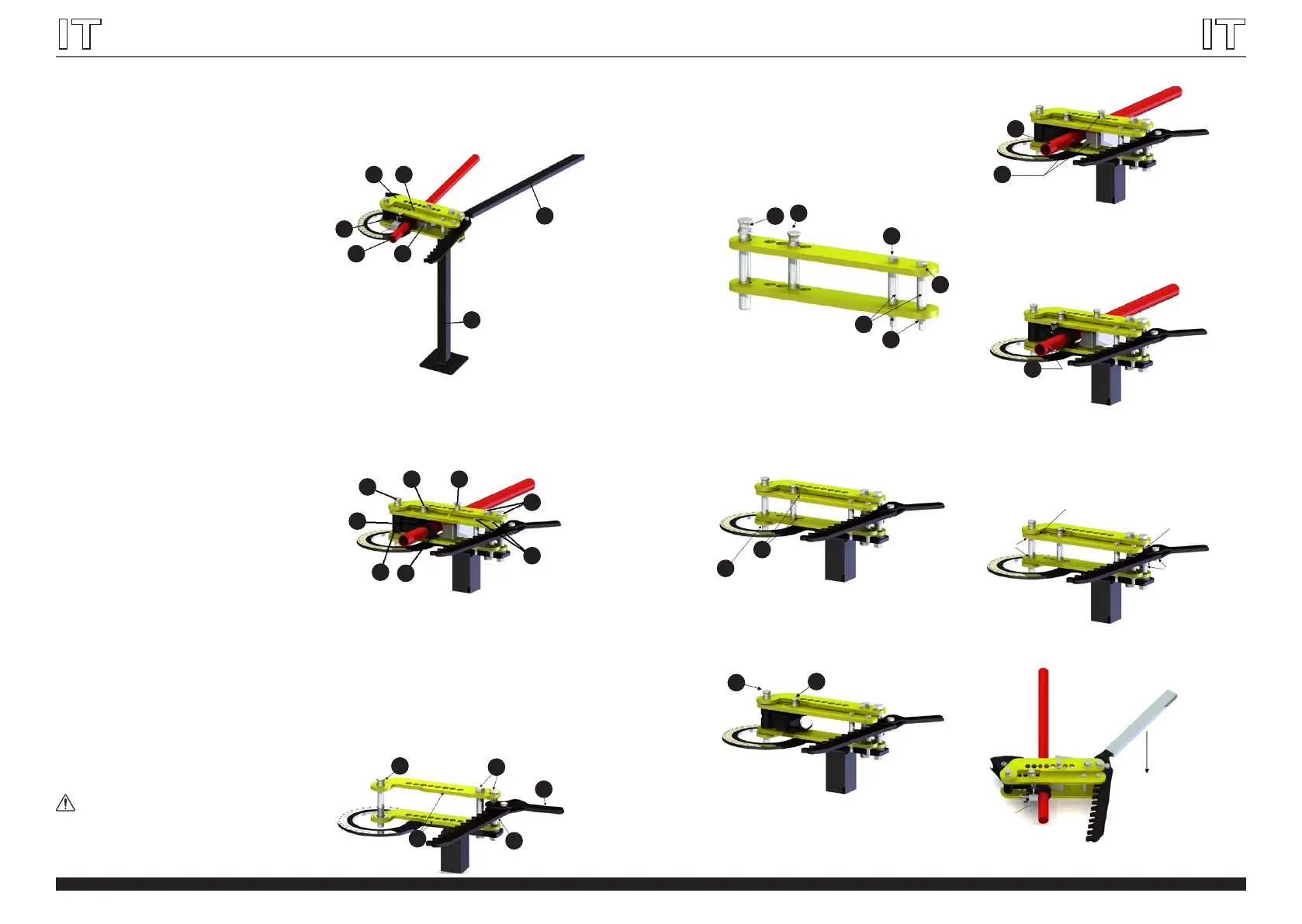

1. Telaio (principale)
2. Telaio del braccio girevole
3. Maniglia (sovrapposta ad un elemento rettangolare
1''x2''')
4. Matrice
5. Blocco di ssaggio
6. Elemento piegato
7. Supporto con fori di montaggio
15
14
8
9
10
11
12 13
1. Cinghia
2. Flangia della matrice
3. Perno di ssaggio della cinghia
4. Perno 1’’
5. Perno 7/8’’
6. Perno del blocco di ssaggio
7. Viti ¾’’
8. Viti ½’’
3.2. PREPARAZIONE AL FUNZIONAMENTO
MONTAGGIO DEL DISPOSITIVO
Nota: l'apparecchio può essere montato su un banco da
lavoro o su un supporto.
Montaggio del telaio principale
ATTENZIONE! Anche se l'apparecchiatura è
stata progettata per essere sicura, sono presenti
degli ulteriori meccanismi di sicurezza. Malgrado
l'applicazione di queste misure supplementari di
sicurezza sussiste comunque il rischio di ferirsi. Si
raccomanda inoltre di usare cautela e buon senso.
3. CONDIZIONI D'USO
La piegatrice è concepito per la piega manuale degli
elementi di metallo.
L'operatore è responsabile di tutti i danni derivanti da
un uso improprio.
3.1. DESCRIZIONE DEL DISPOSITIVO
Montaggio del tubo e blocco di ssaggio
Istruzioni di piegatura:
1. Tirare la maniglia nella direzione della freccia riportata
nel disegno.
