Rev. 01.07.2024
3.2. PREPARACIÓN PARA LA PUESTA EN MARCHA
Desembalaje
Use guantes durante el desembalaje del dispositivo.
Después de desembalar el dispositivo, compruebe su
estado técnico, que contenga todos los componentes
y que estos no estén dañados. En caso de cualquier duda
sobre la eciencia y la integridad del dispositivo, póngase
en contacto con el fabricante.
Guarde (para transportar o almacenar el dispositivo) el
embalaje y sus componentes (clavos, bolsas de plástico,
abrazaderas, láminas, piezas de madera) en un lugar seguro
y alejado de los niños.
LUGAR DE TRABAJO:
En el lugar donde se usa el dispositivo se deben considerar
las siguientes condiciones:
Temperatura del ambiente [°C] (-20)-45
Humedad [%] 30-95
Altura máxima sobre el nivel del
mar [m]
1000
Instale el equipo teniendo en cuenta que debe garantizarse
una buena ventilación. Para ello hay que respetar una
distancia perimetral mínima de al menos 10 cm. Mantenga
el aparato alejado de supercies calientes. Póngalo en
funcionamiento únicamente sobre una supercie plana,
estable, limpia, resistente al fuego y seca, y siempre
fuera del alcance de niños, así como de personas con
discapacidades mentales. Se debe colocar el dispositivo
de forma que se pueda acceder al enchufe y a la válvula
que corta el suministro de aire comprimido. Recuerde que
la presión del aire y los parámetros de la alimentación
eléctrica del dispositivo tienen que coincidir con los
parámetros indicados en la placa informativa.

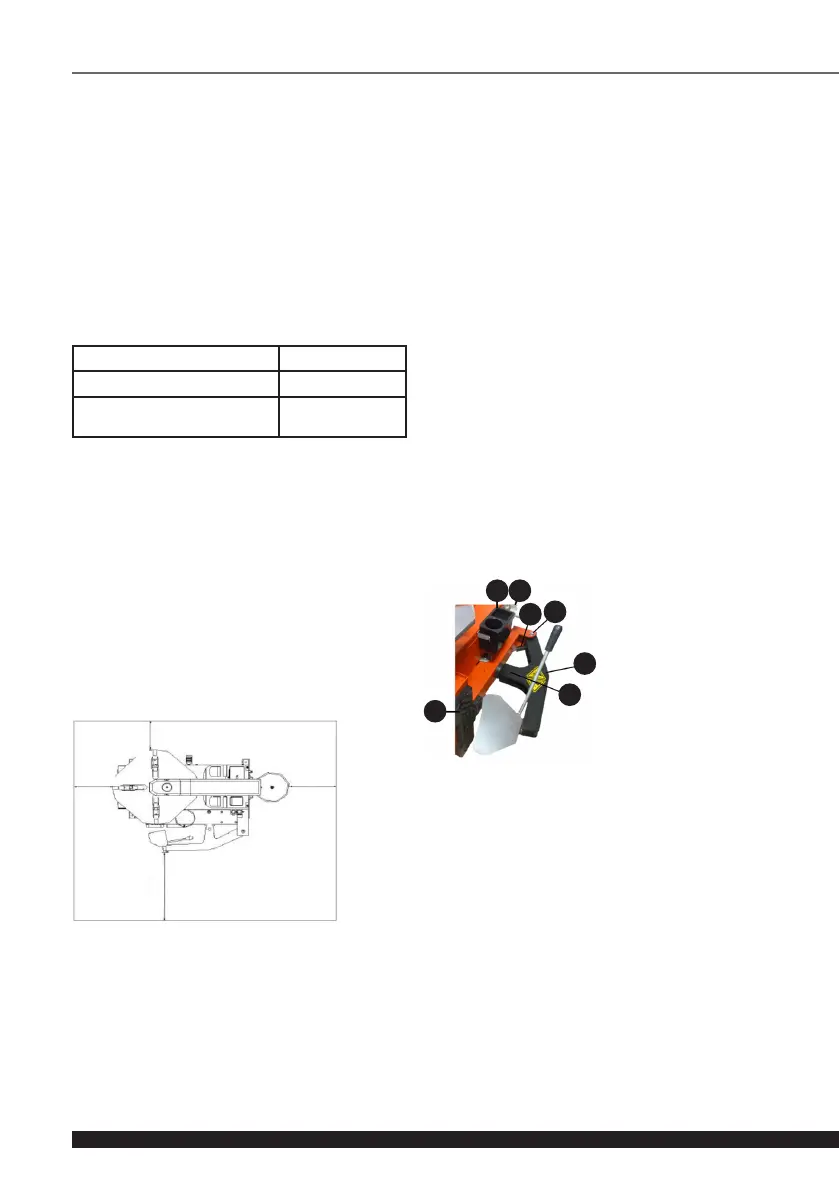

Se debe colocar el dispositivo de forma que haya un espacio
alrededor cuyas dimensiones mínimas se correspondan
a las indicadas en la imagen.
4. Retire el tapón protector [25] del brazo de montaje
[7] con una llave adecuada.
5. Ponga el resorte sobre el brazo de montaje [7].
6. Coloque el tapón protector [25] en la parte superior
del brazo [7] y asegure la conexión con una llave
adecuada.
7. Instale el pilar [12] y el brazo de montaje [7] en
el cuerpo del dispositivo [26] usando los cuatro
tornillos y tuercas.
8. Instale la perilla limitadora [8] en la parte horizontal
del brazo de montaje [7].
9. Instale el brazo del separador [14] en el mandril [B]
a un lado del cuerpo del dispositivo [26] en su parte
posterior.
10. Destornille la tuerca del pistón del cilindro [C] (en la
gura está cubierto por el brazo del separador) que
sobresale a un lado del cuerpo de la máquina [26].
11. Coloque el brazo del separador [14] en el pistón del
cilindro [C] y asegure la conexión con una tuerca.
12. Coloque un pequeño resorte [A] entre el brazo del
separador [14] y el cuerpo [26].
13. Instale el depósito de accesorios / lubricante [13] en
el lado derecho del cuerpo de la máquina.
14. Inserte la pala de montaje en la apertura detrás del
protector de resistencia [16].
15. Fije la manguera de la pistola [11] a la conexión
superior de la toma del aire comprimido [D] de la
máquina.
16. Conecte el conducto de alimentación de aire
comprimido a la parte lateral de la toma del aire
comprimido [D] de la máquina.
500mm500mm
500mm
900mm
D
13
A
B
14
C
16
3.3. MANEJO DEL APARATO
El uso del dispositivo se divide en:
1) Separar el neumático
2) Desmontar el neumático
3) Montar el neumático
4) Inar el neumático
ATENCIÓN: Antes de usar el dispositivo, desine el
neumático y retire todos los contrapesos de equilibrado
del aro de la llanta.
1) Separar el neumático
ATENCIÓN: Tenga especial cuidado al usar el
separador. Todo lo que se encuentre al alcance del
brazo del separador es susceptible de ser aplastado.
a) Desine el neumático antes de empezar a separarlo.
b) Cierre completamente las mordazas del plato
giratorio presionando el pedal (2).
c) Sostenga la rueda con el protector de resistencia
situado en el lado derecho del dispositivo. Coloque
el borde de la espátula del separador a lo largo del
talón del neumático, aproximadamente a 1 cm del
aro de la llanta.
Si el dispositivo se encuentra fuera de un edicio, debe
estar bajo un techo y protegido adecuadamente de las
condiciones climáticas.
MONTAJE DE LA MÁQUINA
MSW-TC-750
1. Tire de la palanca de bloqueo [10] del brazo de
montaje.
2. Tire del brazo de montaje [7] hacia arriba, hasta que
llegue al tope.
3. Bloquee la posición del brazo de montaje [7] con la
palanca de bloqueo [10].
58
ES
