Rev. 01.07.2024
Rev. 01.07.2024
Occorre conservare l'imballaggio e i suoi componenti
(chiodi, sacchetti di plastica, morsetti, fogli, pezzi di legno,
ecc.) per il trasporto o lo stoccaggio in un luogo sicuro,
lontano dai bambini.
POSIZIONAMENTO DEL DISPOSITIVO:
Sul posto di lavoro si applicano le seguenti condizioni:
Temperatura ambiente [°C]. (-20)-45
Umidità [%] 30-95
Altitudine massima sul livello del
mare [m].
1000
Posizionare l‘apparecchio in modo da garantire una buona
circolazione dell‘aria. Garantire una distanza di almeno 10
cm tra il dispositivo e altri apparecchi o strutture circostanti.
Tenere il dispositivo lontano da fonti di calore. Azionare il
dispositivo su una supercie piana, stabile, pulita, ignifuga
e asciutta, nonché fuori dalla portata di bambini o portatori
di disabilità. L'apparecchio deve essere posizionato
in modo tale che sia possibile accedere in qualsiasi
momento alla spina di rete e alla valvola di intercettazione
dell'aria compressa. Assicurarsi che la pressione dell'aria
e la corrente di alimentazione dell'unità corrispondano
ai parametri indicati sulla targhetta di identicazione
dell’apparecchio!

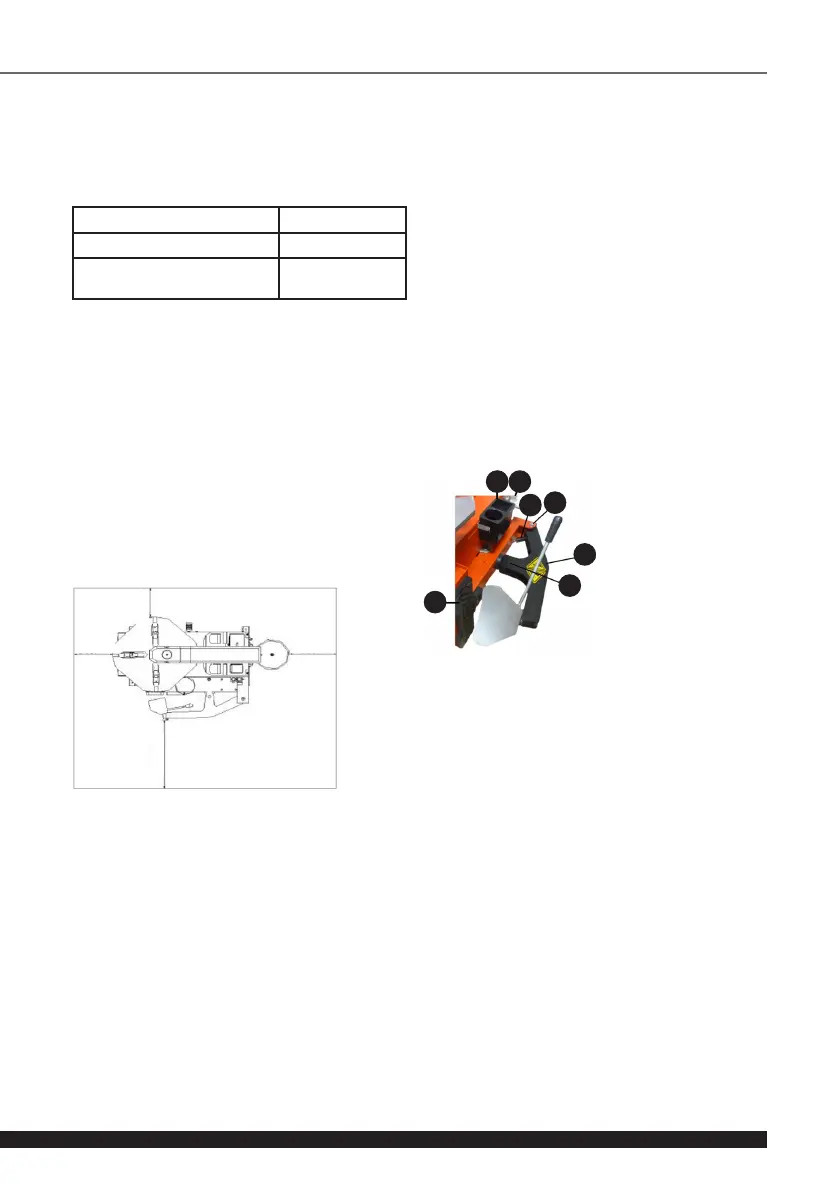

L'apparecchio deve essere posizionato in modo tale
da avere attorno uno spazio di dimensioni almeno pari
a quelle indicate nel disegno seguente.
8. Installare la manopola di comando del braccio di
montaggio [8] nella parte orizzontale del braccio di
montaggio [7].
9. Fissare il braccio stallonatore [14] al mandrino [B] al
lato del corpo dell'apparecchio [26] nella sua parte
posteriore.
10. Svitare il dado dal pistone dell'attuatore [C] (nel
disegno coperto dal braccio stallonatore), che
sporge dal lato del corpo macchina [26].
11. Posizionare il braccio stallonatore [14] sul pistone
dell'attuatore [C] e ssare il collegamento con il
dado.
12. Inserire una piccola molla [A] tra il braccio
stallonatore [14] e il corpo dell'apparecchio [26].
13. Montare il serbatoio per accessori / lubricanti [13]
sul lato destro del corpo dell'apparecchio.
14. Inserire la leva per pneumatici nel foro posizionato
dietro l'appoggio in gomma [16].
15. Montare il tubo essibile della pistola [11] sull'unità
superiore di preparazione dell'aria compressa [D]
dell'apparecchio.
16. Collegare il cavo di alimentazione dell'aria compressa
al collegamento laterale dell'unità di preparazione
dell'aria compressa [D] della macchina.
500mm500mm
500mm
900mm
D
13
A
B
14
C
16
3.3. LAVORARE CON IL DISPOSITIVO
Il lavoro con il dispositivo è diviso in tre parti:
1) Stallonatura dello pneumatico
2) Smontaggio dello pneumatico
3) Montaggio dello pneumatico
4) Gonaggio dello pneumaticoencer le travail,
dégonez le pneu et enlevez tous les poids
d'équilibrages de la jante.
ATTENZIONE: Sgonare lo pneumatico e rimuovere
eventuali pesi di equilibratura dal cerchio prima di
procedere all'utilizzo dell'apparecchio.
1) Stallonatura dello pneumatico
NOTA: Prestare particolare attenzione durante
l'utilizzo dello stallonatore. Tutto ciò che si trova nel
raggio d'azione del braccio stallonatore è soggetto
a schiacciamento.
a) Prima di iniziare le operazioni di stallonamento,
occorre scaricare l'aria dallo pneumatico.
b) Chiudere completamente le ganasce di bloccaggio
della tavola rotante premendo il pedale (2).
c) Sostenere la ruota contro l'appoggio in gomma
posizionato sul lato destro dell'apparecchio.
Collocare il bordo della paletta stallonatrice lungo il
tallone dello pneumatico, a circa 1 cm dal cerchio.
Se l'apparecchio è collocato all'esterno dell'edicio,
deve essere collocato sotto una copertura ed essere
adeguatamente protetto dalle condizioni atmosferiche.
Montaggio del dispositivo
MSW-TC-750
1. Tirare la leva di bloccaggio [10] del braccio di
montaggio.
2. Portare il braccio di montaggio [7] il più possibile
verso l'alto.
3. Fissare il braccio di montaggio [7] con la leva di
bloccaggio [10].
4. Estrarre il cappuccio di protezione [25] del braccio di
montaggio [7] utilizzando una chiave adatta.
5. Inserire la molla sul braccio di montaggio [7].
6. Posizionare il cappuccio di protezione [25] sulla parte
superiore del braccio di montaggio [7] e ssare il
collegamento con una chiave adatta.
7. Montare il palo [12] con il braccio di montaggio [7]
sul corpo dell'apparecchio [26] utilizzando quattro
viti e dadi.
49
IT
