Rev. 01.07.2024
22 (uniquement sur le modèle MSW-TC-1100HA)
– Une pression sur la pédale provoque l'inclinaison
de la colonne vers l'arrière, une seconde pression
provoque le retour de la colonne à sa position
initiale.
La gâchette du pistolet à air comprimé peut être dans 3
positions.
• gâchette en position initiale (non enfoncée) – le ux
d'air est fermé
• gâchette partiellement enfoncée – l'air est libéré
• gâchette enfoncée jusqu'au bout – pompage d'air
3.2. PRÉPARATION À L'UTILISATION
Déballage
Utilisez des gants pour déballer l'appareil. Après le déballage,
vériez que l'appareil est en bon état et que toutes les
pièces ont été livrées et ne sont pas endommagées. Si vous
avez des doutes quant à l'ecacité et à l'exhaustivité de
l'appareil, veuillez contacter le fabricant.
L'emballage et ses composants (clous, sachets plastiques,
pinces, lms, morceaux de bois) doivent être conservés
(pour le transport ou le stockage de l'appareil) dans un
endroit sûr, à l'abri des enfants.
CHOIX DE L’EMPLACEMENT DE L’APPAREIL:
Les conditions suivantes doivent s'appliquer sur le lieu de
fonctionnement de l'appareil:
Température ambiante [°C] (-20)-45
Humidité [%] 30-95
Hauteur maximale au-dessus du
niveau de la mer [m]
1000
Positionnez l’appareil de sorte qu’une bonne circulation d’air
soit assurée. Vériez qu’un espace d'au moins 10 cm est
libre de chaque côté de l’appareil. Tenez l’appareil à l’écart
des surfaces chaudes. Utilisez toujours l'appareil sur une
surface plane, solide, sèche et à l’épreuve du feu. Tenez-le
hors de portée des enfants et des personnes sourant de
décience mentale. Placez l‘appareil de façon de manière
à pouvoir accéder à tout moment à la prise de courant
et à la vanne qui coupe l'alimentation en air comprimé. Il
convient de rappeler que la pression d'air et les paramètres
d'alimentation électrique de l'appareil correspondent aux
paramètres indiqués sur la plaque signalétique!

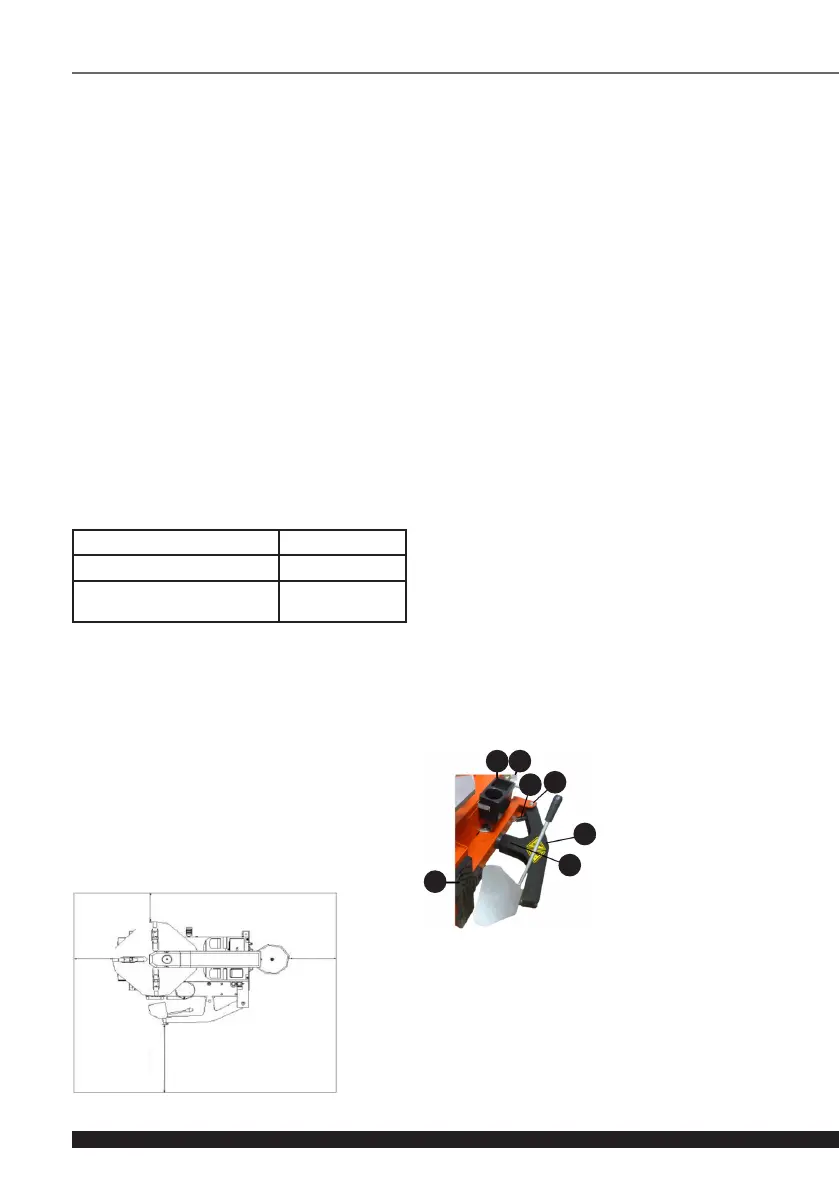

Placez l'appareil de manière à ce qu'il dispose d'un espace
minimum correspondant aux dimensions indiquées sur le
schéma.
Si l'appareil est placé à l'extérieur du bâtiment, il doit se
trouver sous un toit et être convenablement protégé des
conditions atmosphériques.
Montage de l'appareil
MSW-TC-750
1. Tirez le levier de verrouillage [10] du bras de
montage.
2. Déployez le bras de montage [7] au maximum vers
le haut.
3. Verrouillez la position du bras de montage [7] avec le
levier de verrouillage [10].
4. Retirez l'embout de protection [25] du bras de
montage [7] à l'aide d'une clé appropriée.
5. Glissez le ressort sur le bras de montage [7].
6. Retirez l'embout de protection [25] du bras de
montage [7] à l'aide d'une clé appropriée.
7. Montez la colonne [12] avec le bras de montage
[7] sur le corps de l'appareil [26] à l'aide de quatre
boulons et écrous.
8. Montez le verrou limitant le mouvement [8] sur la
partie horizontale du bras de montage [7].
9. Fixez le bras du détalonneur [14] sur le châssis [B]
se trouvant sur le côté du corps [26] dans sa partie
arrière.
10. Dévissez la douille de la tige du vérin pneumatique [C]
(sur le schéma recouvert par le bras du détalonneur)
qui dépasse sur le côté du corps de l'appareil [26].
11. Placez le bras du détalonneur [14] sur la tige du vérin
pneumatique [C] et xez le raccord avec la douille.
12. Montez un petit ressort [A] entre le bras du
détalonneur [14] et le corps de l'appareil [26].
13. Montez le réceptacle à accessoires [13] sur le côté
droit du corps de l'appareil.
14. Insérez le démonte-pneu dans le trou situé derrière
l'appui du détalonneur [16].
15. Connectez le tuyau du pistolet [11] sur le raccord
supérieur de l'unité centrale d'air comprimé [D] de
l'appareil.
16. Branchez le tuyau d'alimentation en air comprimé au
raccord latéral de l'unité centrale d'air comprimé [D]
de l'appareil.
500mm500mm
500mm
900mm
D
13
A
B
14
C
16
3.3. UTILISATION DE L'APPAREIL
Le travail avec l'appareil est divisé en trois parties:
1) Détalonnement du pneu
2) Démontage du pneu
3) Montage du pneu
4) Gonage du pneu
ATTENTION: Avant de commencer le travail, dégonez le
pneu et enlevez tous les poids d'équilibrages de la jante.
1) Détalonnement du pneu
40
FR
